附录H 联轴器装配两轴心径向位移和两轴线倾斜的测量与计算

H.0.1 联轴器装配时，两轴心径向位移和两轴线倾斜的测量，应符合下列要求：

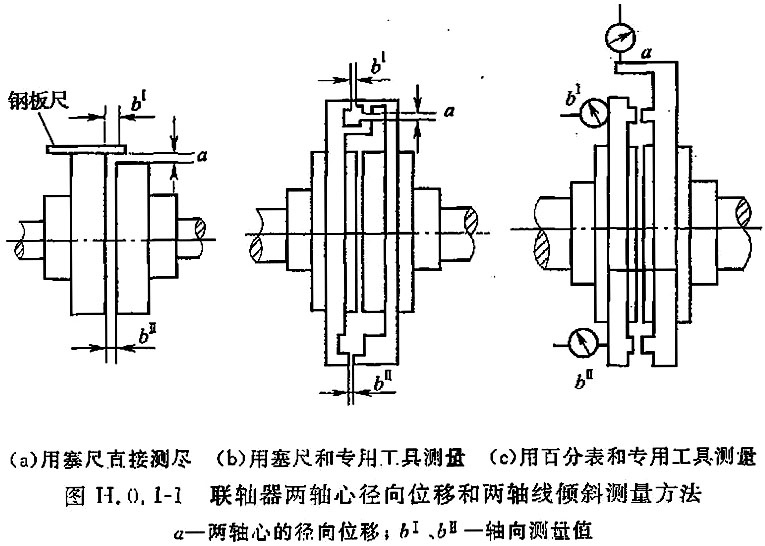

1 将两个半联轴器暂时互相连接，应在圆周上画出对准线或装设专用工具，其测量工具可采用塞尺直接测量、塞尺和专用工具测量或百分表和专用工具测量（图H.0.1-1）；

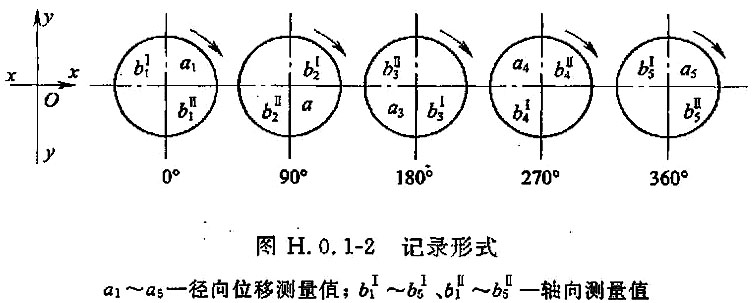

2 将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同一直径两端测点的轴向测量值（图H.0.1-2）；

3 当测量值a1＝a5及b1Ⅰ－b1Ⅱ＝b5Ⅰ－b5Ⅱ时，应视为测量正确，且测量值为有效。

H.0.2 联轴器两轴心径向位移，应按下式计算：

式中 a——测量处两轴心的实际位移（mm）；

a1、a2、a3、a4——径向位移测量值（mm）。

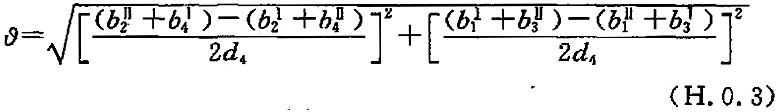

H.0.3 联轴器两轴线的倾斜度应按下式计算：

式中 θ——两轴线的倾斜度；

b1Ⅰ、b1Ⅱ～b4Ⅰ－b4Ⅱ——轴向测量值（mm）；

d4——测点处的直径（mm）。
