附录G 过盈配合的压入力及温度计算

G.0.1 纵向过盈配合的压入力，宜按下列公式计算：

式中 Pxi——压入力（N）；

Pfmax——结合表面承受的最大单位压力（N/mm2）；

df——结合直径（mm）；

Lf——结合长度（mm）；

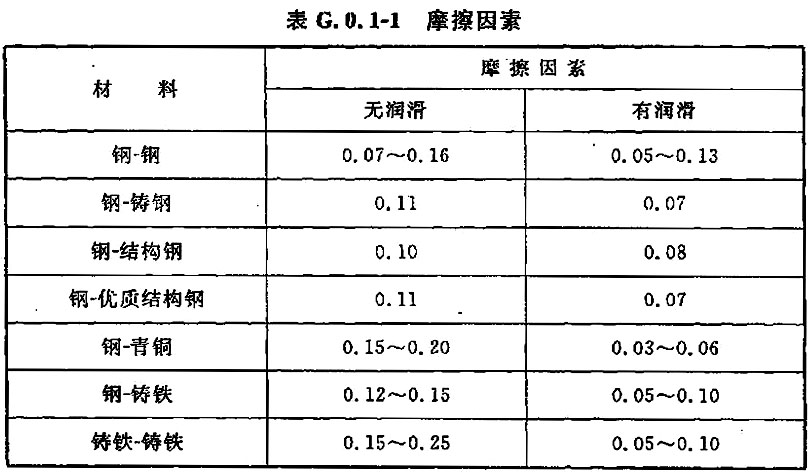

μ——摩擦因素，按表G.0.1-1的规定确定；

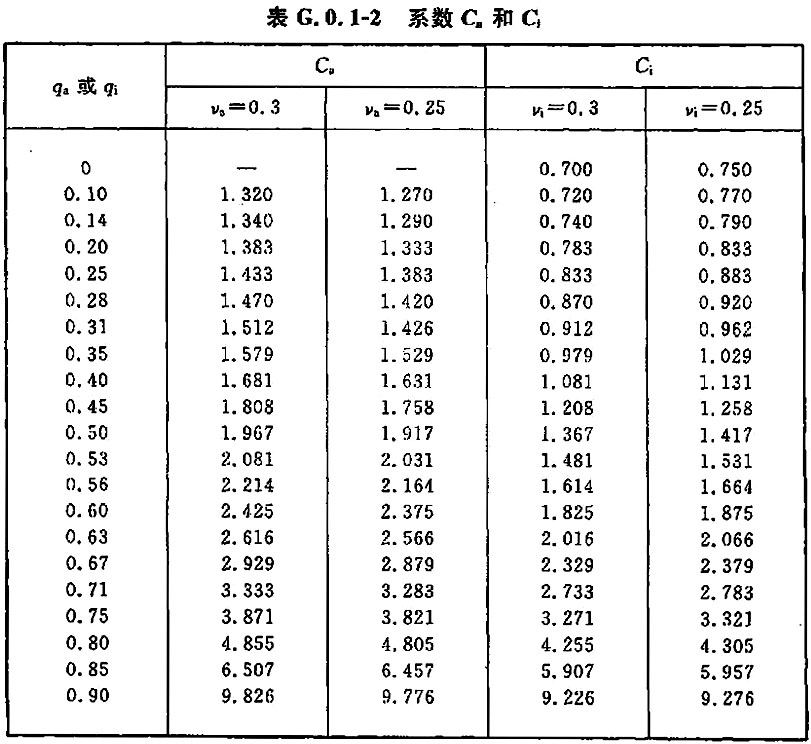

Ca、Ci——系数，按表G.0.1-2的规定确定；

qa——包容件直径比，为结合直径与包容件外径比；

qi——被包容件直径比，为被包容件内径与结合直径比；

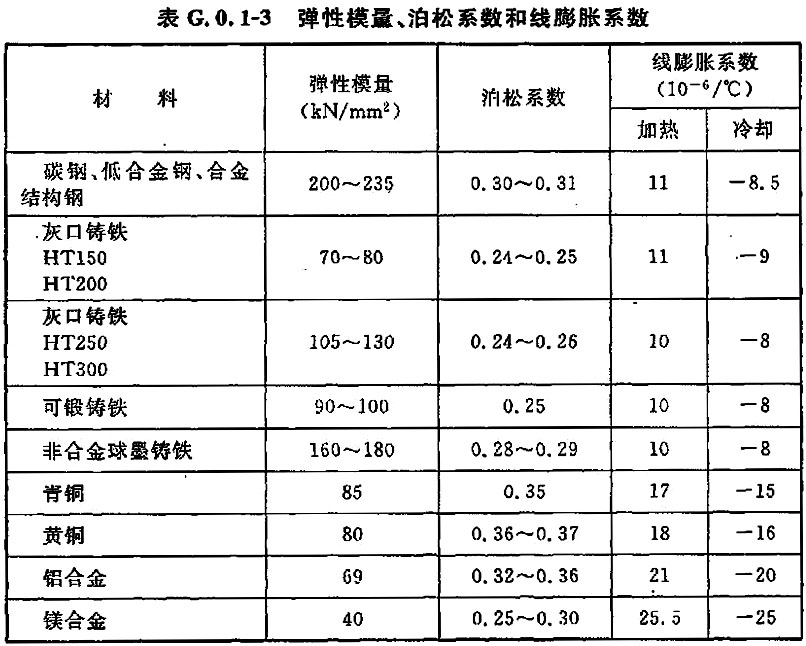

υa——包容件泊松系数，按表G.0.1-3选取；

υi——被包容件泊松系数，按表G.0.1-3选取；

δmax——最大过盈量（mm）；

Ea——包容件弹性模量，按表G.0.1-3选取；

Ei——被包容件弹性模量，按表G.0.1-3选取。

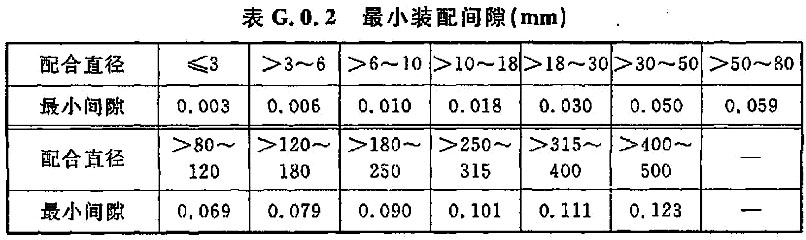

G.0.2 横向过盈联接釆用温差法装配时，其最小装配间隙可按表G.0.2的规定确定。

G.0.3 横向过盈联接采用温差法装配时，包容件的加热温度可按下式计算：

式中 tr——包容件的加热温度（℃）；

Ymax——最大过盈值（mm）；

△——最小装配间隙（mm），按表G.0.2的规定确定；

a2——加热线膨胀系数（10-6/℃）按表G.0.1-3的规定确定；

d3——配合直径（mm）；

t——环境温度（℃）。

G.0.4 横向过盈联接采用温差法装配时，被包容件的冷却温度，可按下式计算：

式中 t1——被包容件的冷却温度（℃）；

a1——冷却线膨胀系数（10-6/℃，可按表G.0.1-3的规定确定。

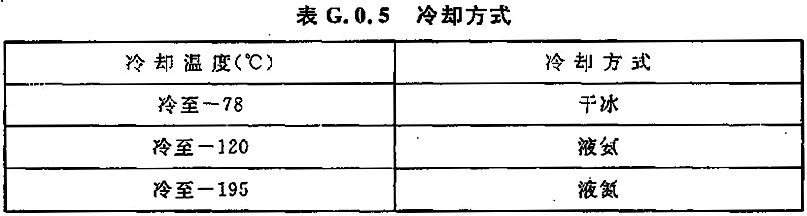

G.0.5 冷却方式可按表G.0.5确定。
