附录C 雷电流参数

C.0.1 闪电中可能出现三种雷击波形(图C.0.1-1)，短时雷击波形参数的定义应符合图C.0.1-2的规定，长时间雷击波形参数的定义应符合图C.0.1-3的规定。

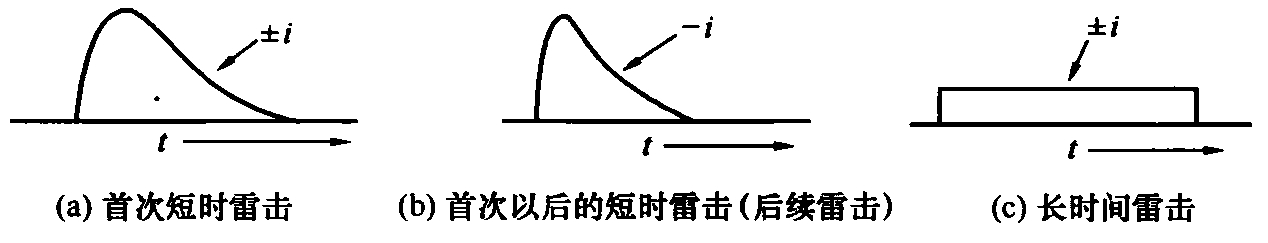

图C.0.1-1 闪电中可能出现的三种雷击

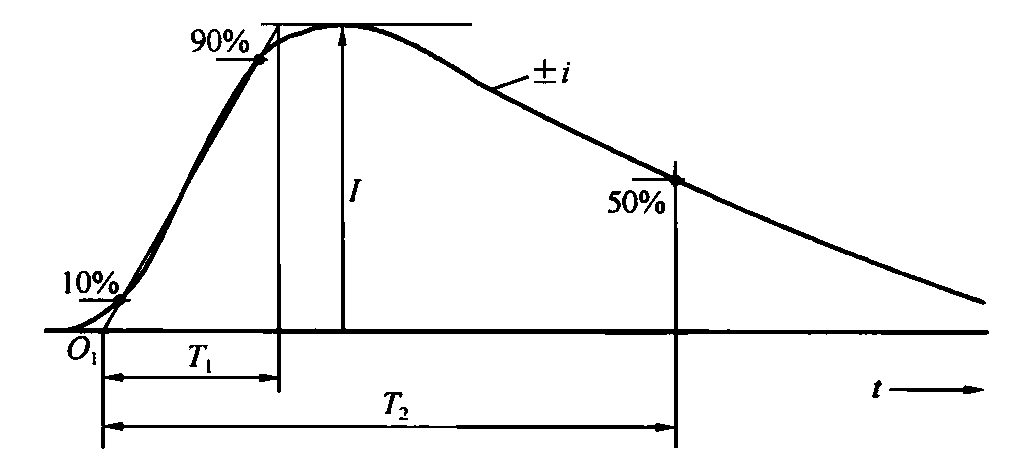

图C.0.1-2 短时雷击波形参数

I——峰值电流(幅值)；

T1——波头时间；

T2——半值时间(典型值T2＜2ms)。

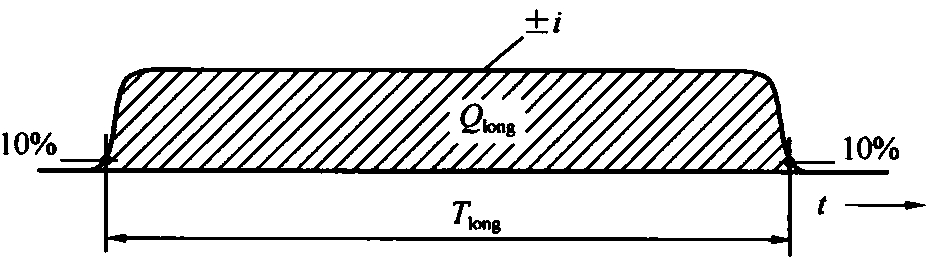

图C.0.1-3 长时间雷击波形参数

Tlong——从波头起自峰值10％至波尾降到峰值10％之间的时间(典型值2ms＜Tlong＜1s)；

Qlong——长时间雷击的电荷量。

C.0.2 雷电流参数应符合表C.0.2-1～表C.0.2-3的规定。

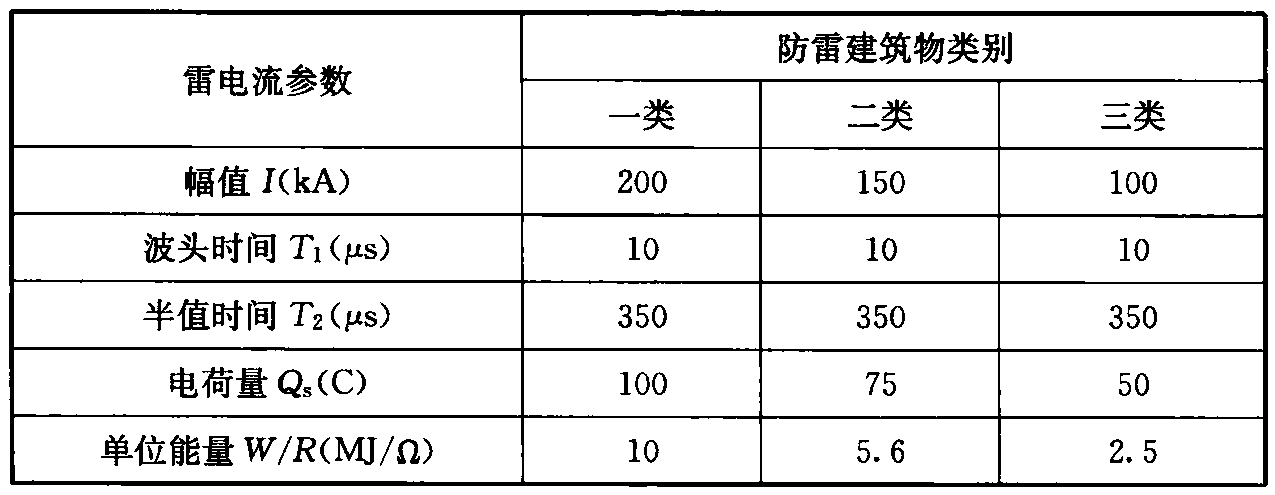

表C.0.2-1 首次雷击的霄电流参数

注：1 因为全部电荷量Qs的主要部分包括在首次雷击中，故所规定的值考虑合并了所有短时间雷击的电荷量。

2 由于单位能量W/R的主要部分包括在首次雷击中，故所规定的值考虑合并了所有短时间雷击的单位能量。

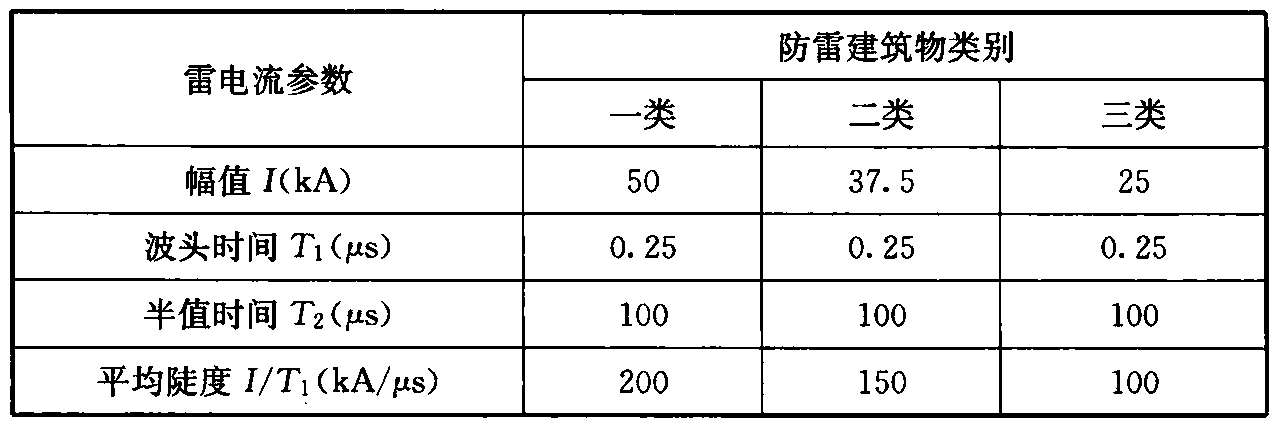

表C.0.2-2 首次以后雷击的雷电流参数

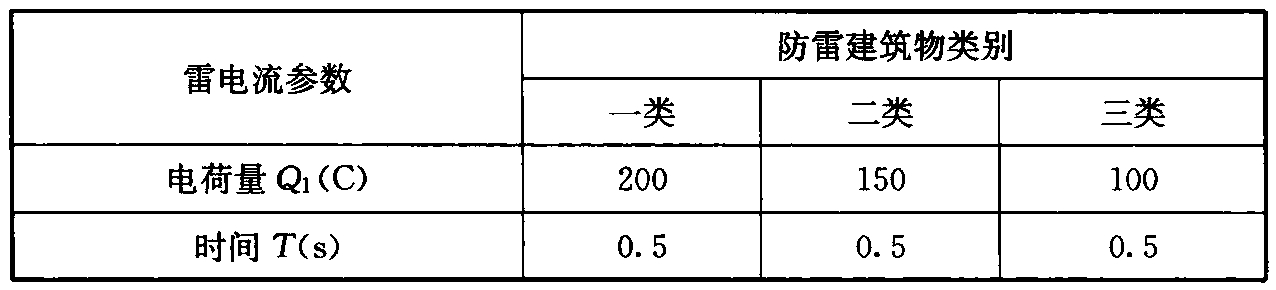

表C.0.2-3 长时间雷击的雷电流参数

注：平均电流I≈Q1/T。
