D.2 当建筑物顶防直击雷装置接闪时防雷区内磁场强度的计算

D.2.1 格栅型空间屏蔽LPZ1内部任意点的磁场强度(图D.2.1)应按下式进行计算：

式中：dr——待计算点与LPZ1屏蔽中屋顶的最短距离(m)；

dw——待计算点与LPZ1屏蔽中墙的最短距离(m)；

i0——LPZ0A的雷电流(A)；

kH——结构系数(

)，典型值取0.01；

w——LPZ1屏蔽的网格宽度(m)。

按公式(D.2.1-1)计算的磁场值仅在格栅型屏蔽内部与屏蔽体有一安全距离ds/2的安全空间内有效，安全距离可按下式计算：

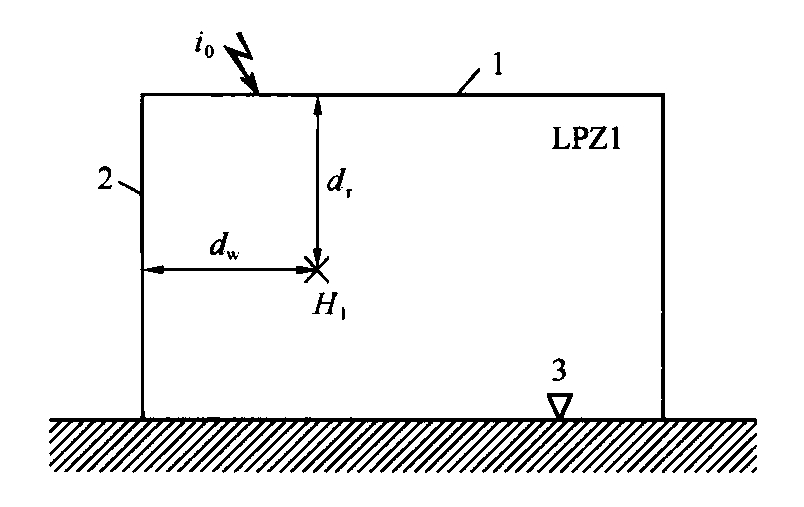

图D.2.1 闪电直接击于屋顶接闪器时LPZ1区内的磁场强度

1-屋顶；2-墙；3-地面

D.2.2 在LPZ2等后续防护区内部任意点的磁场强度(图D.2.2)仍按公式(D.1.2-2)计算，这些磁场值仅在格栅型屏蔽内部与屏蔽体有一安全距离为ds/1的安全空间内有效。

图D.2.2 LPZ2等后续防护区内部任意点的磁场强度的估算

1-屋顶；2-墙；3-地面
