7.4 前、后梁验收

Ⅰ 一般项目

7.4.1 挤压机前、后梁安装允许偏差应符合表7.4.1的规定。

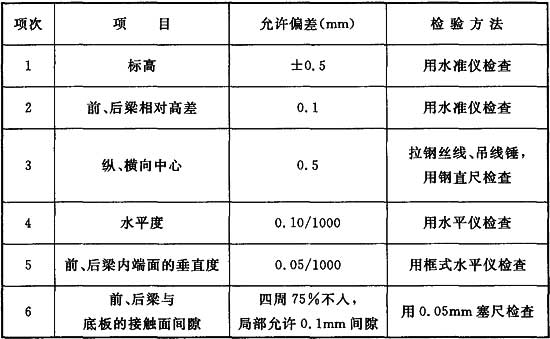

表7.4.1 前、后梁安装允许偏差

检查数量：全数检查。

检验方法：应符合表7.4.1的相关规定。

7.4.2 前、后梁验收测量方法应按图7.4.2所示。

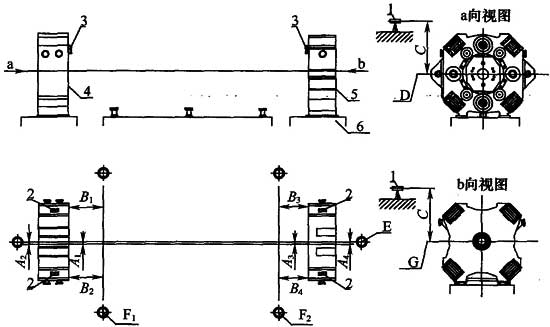

图7.4.2 前、后梁安装测量方法图

1-精密水准仪；2-水平仪；3-框式水平仪；4-前梁；5-后梁；6-基础

A1～A4-前、后梁纵向中心线测定；B1～B4-前后梁平行度；C-标高测定；

D-主油缸中心；E-挤压机纵向中心；F1-挤压机横向中心；F2-挤压机辅助横向中心；G-挤压机中心
