9.7 天花、藻井、卷棚制作与安装

9.7.1 天花四周外边缘应固定在木构架的梁、枋、桁类构件上，且四周应在同一水平线上，当边缘交于矩形构件时，构件外露高度应为该构件断面高度的1/2~3/4；当边缘交于圆形构件时，构件外露高度应为该构件截面高度的1/3~1/2。天花中间应在天花短边长度的1/200起拱。

9.7.2 天花为棋盘格时，棋盘格板厚宜为15mm~25mm，制作时板缝应做高低缝，并应用竹钉拼接，支条纵、横相交应采用榫卯连接。

9.7.3 藻井制作应按设计要求足尺放样。藻井内四周各构件应采用板材与吊顶空间隔开。

9.7.4 卷棚的各构件应采用榫卯连接，榫卯厚度宜为两根相交构件中较小构件厚度的1/4~1/3。榫卯宽度宜为构件宽度的1/2~1；当构件榫卯宽度大于50mm时，超过部分应做半榫，半榫的深度宜为相交构件厚度的1/4～1/3。

9.7.5 卷棚制作与安装质量检查应符合下列规定：

1 弧形卷棚应按样板制作，样板应符合设计要求；

2 采用铁件及附件的材质型号规格和连接方法应符合设计要求；

3 卷棚连接方法和榫卯节点应符合设计要求；

4 卷棚板面层应表面平整洁净、颜色一致，无刨印、戗搓、毛刺和锤印；

5 面板的安装拼缝应严密、无翘曲，弧形应自然和顺；

6 卷棚的梁格外观应无裂缝翘曲，无缺楞掉角，表面宜平整，楞角宜方正；

7 卷棚梁枋的安装应位置正确、安装牢固、榫卯密实、标高一致；

8 卷棚中采用的铁件垫板螺帽安装应位置正确、安装牢固、垫板平整、铁件防锈处理均匀；

9 卷棚制作与安装的允许偏差和检查方法应符合表9.7.5的规定。

表9.7.5 卷棚制作与安装允许偏差和检查方法

9.7.6 天花、藻井的制作与安装应按下列要求进行质量检查：

1 井口天花支条线条应直顺，表面应光平，天花板拼缝应严实、穿带牢固、表面平整；

2 天花、藻井各部件制作应符合设计要求，无明显疵病，安装应牢固，起拱应按设计要求或按短向跨度的1/200；吊杆应牢固，数量、位置应符合设计要求；

3 天花、藻井安装允许偏差和检查方法应符合表9.7.6的规定。

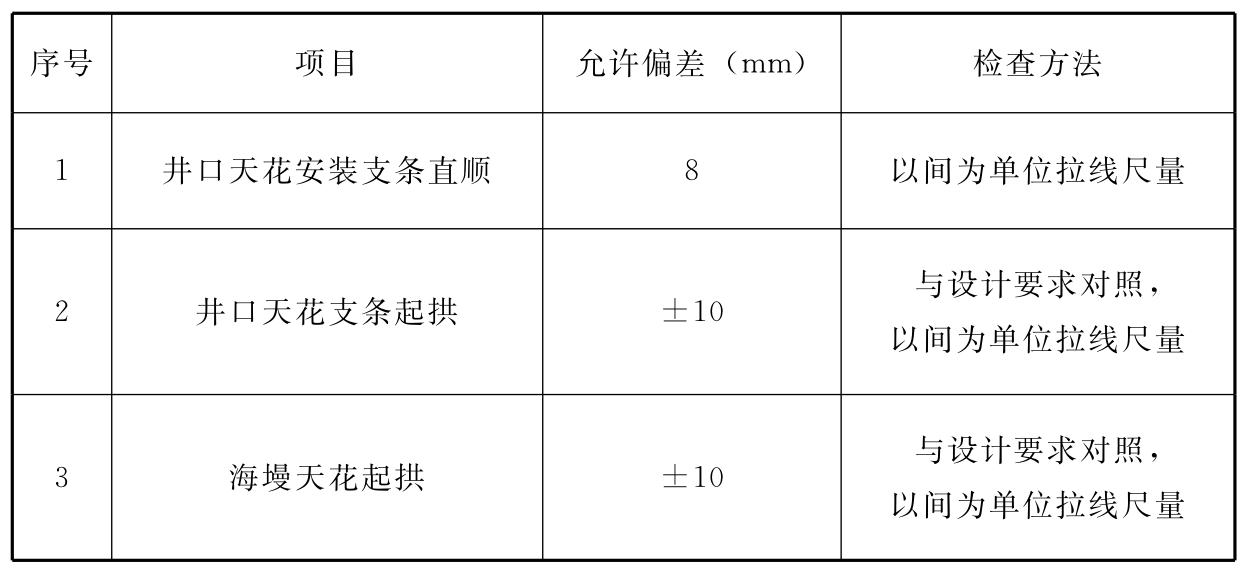

表9.7.6 天花、藻井安装允许偏差和检查方法
