6.2 横梁

6.2.1 横梁截面主要受力部位的厚度，应符合下列规定：

1 截面自由挑出部位（图6.2.1a）和双侧加劲部位（图6.2.1b）的宽厚比b0/t应符合表6.2.1的要求。

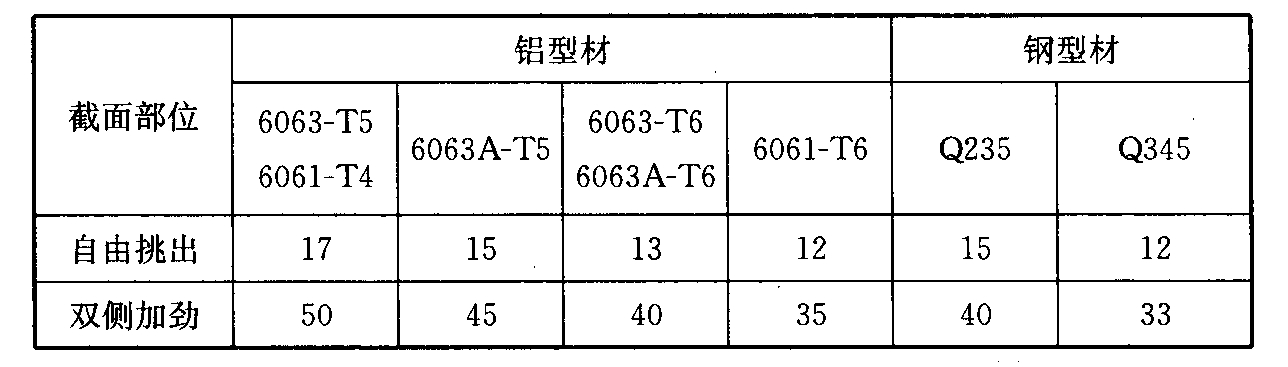

表6.2.1 横梁截面宽厚比b0/t限值

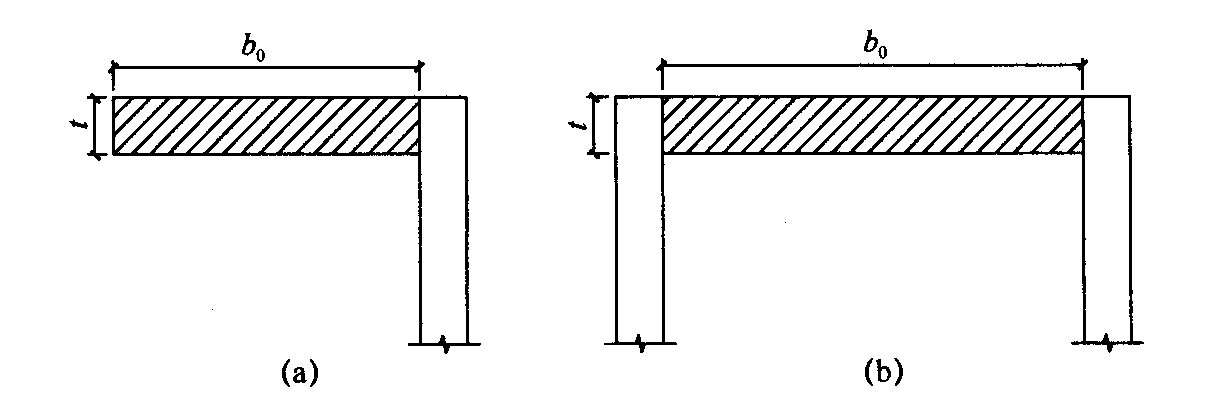

图6.2.1 横梁的截面部位示意

2 当横梁跨度不大于1.2m时，铝合金型材截面主要受力部位的厚度不应小于2.0mm；当横梁跨度大于1.2m时，其截面主要受力部位的厚度不应小于2.5mm。型材孔壁与螺钉之间直接采用螺纹受力连接时，其局部截面厚度不应小于螺钉的公称直径。

3 钢型材截面主要受力部位的厚度不应小于2.5mm。

6.2.2 横梁可采用铝合金型材或钢型材，铝合金型材的表面处理应符合现行国家标准《铝合金建筑型材》GB/T 5237规定的要求。钢型材宜采用高耐候钢，碳素钢型材应热浸锌或采取其他有效防腐措施，焊缝应涂防锈涂料；处于严重腐蚀条件下的钢型材，应预留腐蚀厚度。

6.2.3 应根据板材在横梁上的支承状况决定横梁的荷载，并应计算横梁承受的弯矩和剪力。当采用大跨度开口截面横梁时，宜计算约束扭转产生的双力矩。

6.2.4 横梁截面受弯承载力应符合下式要求：

式中：

Mx——横梁绕截面x轴（平行于幕墙平面方向）的弯矩设计值（Nmm）；

My——横梁绕截面y轴（垂直于幕墙平面方向）的弯矩设计值（Nmm）；

Wnx——横梁截面绕截面x轴（幕墙平面内方向）的净截面抵抗矩（mm³）；

Wny——横梁截面绕截面y轴（垂直于幕墙平面方向）的净截面抵抗矩（mm³）；

γ——截面塑性发展系数，可取1.05；

f——型材抗弯强度设计值（N/m㎡）。

6.2.5 横梁截面受剪承载力应符合下式要求：

式中：

Vx——横梁水平方向（x轴）的剪力设计值（N）；

Vy——横梁竖直方向（y轴）的剪力设计值（N）；

Sx——横梁截面绕x轴的毛截面面积矩（mm³）；

Sy——横梁截面绕y轴的毛截面面积矩（mm³）；

Ix——横梁截面绕x轴的毛截面惯性矩（mm4）；

Iy——横梁截面绕y轴的毛截面惯性矩（mm4）；

tx——横梁截面垂直于x轴腹板的截面总宽度（mm）；

ty——横梁截面垂直于y轴腹板的截面总宽度（mm）；

fv——型材抗剪强度设计值（N/m㎡）。

6.2.6 GRC构件在横梁上偏置使横梁产生较大的扭矩时，应进行横梁抗扭承载力计算。

6.2.7 沿垂直于板面方向，横梁在风荷载和重力荷载按本标准第5.4.7条的规定计算的组合值作用下产生的挠度值ux以及沿平行于板面方向，横梁在重力荷载标准值作用下产生的挠度值uy均应符合下列规定：

1 对铝合金型材，挠度值应符合下列公式要求：

2 对钢型材，挠度值应符合下列公式要求：

式中：

l——横梁的跨度（mm），悬臂构件取挑出长度的2倍。
