附录D 双向板计算系数

D.0.1 双向板挠度和弯矩应按下列公式计算：

式中：

u——双向板挠度（mm）；

qk——垂直于双向板平面的荷载标准值；

M——双向板弯矩（Nmm）；

lx——双向板板区格短边边长（mm）；

D——刚度（Nmm）；

E——弹性模量（N/m㎡）；

h——板厚（mm）；

υ——泊松比；

m——弯矩系数；

μ——板中心点的挠度系数；

mx——短边板跨中心点处的弯矩系数；

my——长边板跨中心点处的弯矩系数。

D.0.2 当四边简支（图D.0.2）时，挠度系数和弯矩系数应按表D.0.2取值。

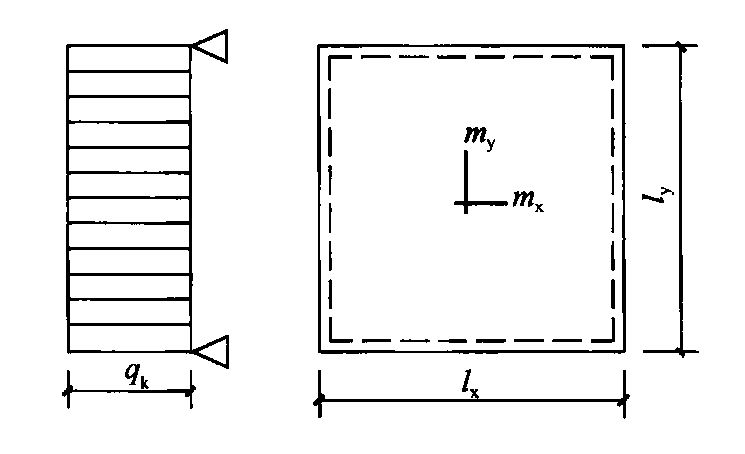

图D.0.2 四边简支计算简图

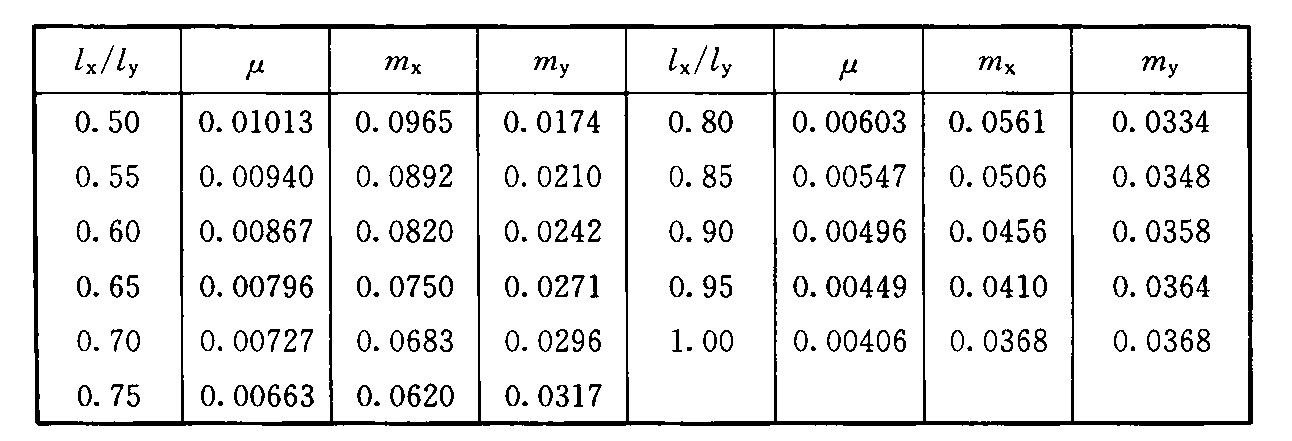

表D.0.2 四边简支挠度系数和弯矩系数

注：1 使板的受荷面受压者弯矩系数为正；

2 变位方向与荷载方向相同者挠度系数为正。

D.0.3 当三边简支、一边固定（图D.0.3）时，挠度系数和弯矩系数应按表D.0.3取值。

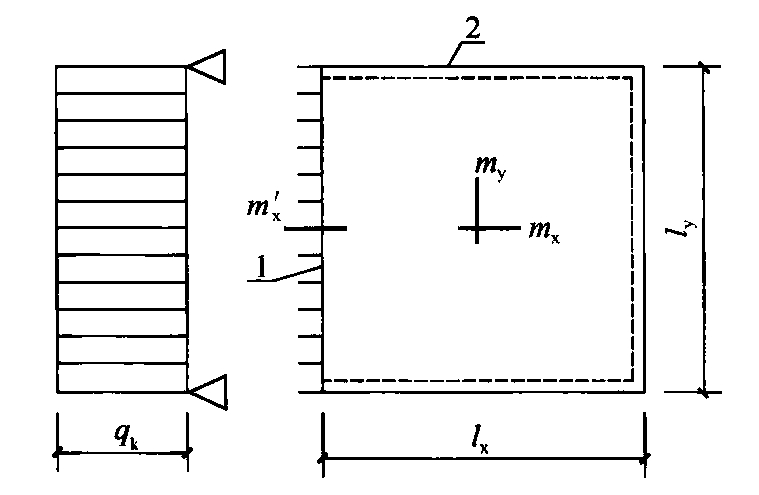

图D.0.3 三边简支、一边固定计算简图

1—固定边；2—简支边

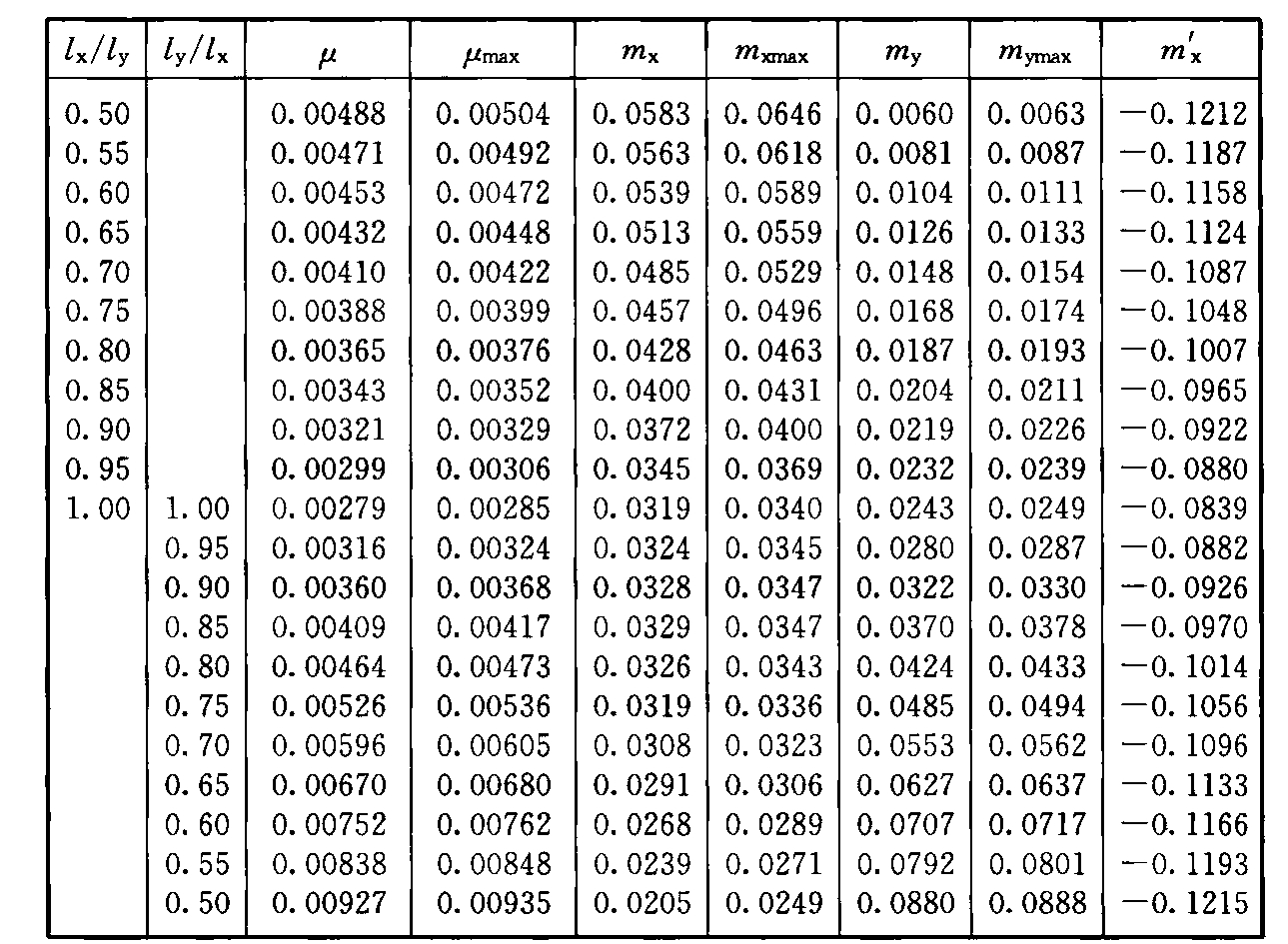

表D.0.3 三边简支、一边固定挠度系数和弯矩系数

注：1 使板的受荷面受压者弯矩系数为正，反之为负；

2 变位方向与荷载方向相同者挠度系数为正；

3 μmax——最大挠度系数；

4 mxmax——短边板跨内最大挠度系数；

5 mymax——长边板跨内最大挠度系数；

6m'x——固定边中点沿lx方向的弯矩系数。

D.0.4 当对边简支、对边固定（图D.0.4）时，挠度系数和弯矩系数应按表D.0.4取值。

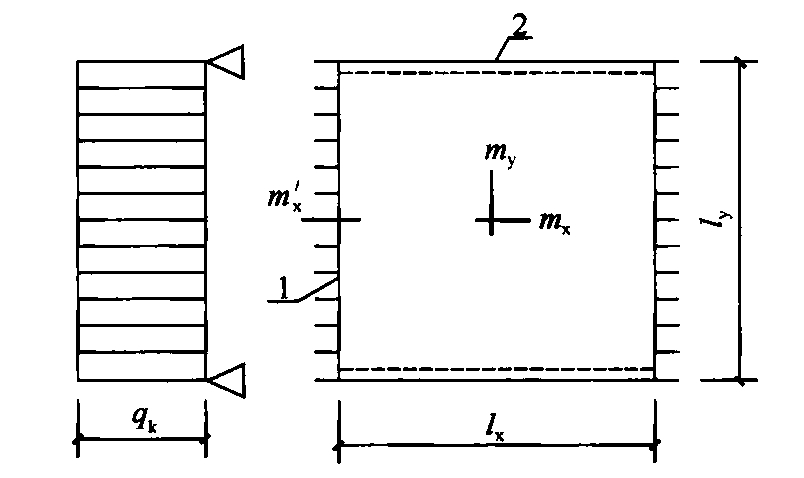

图D.0.4 对边简支、对边固定计算简图

1—固定边；2—简支边

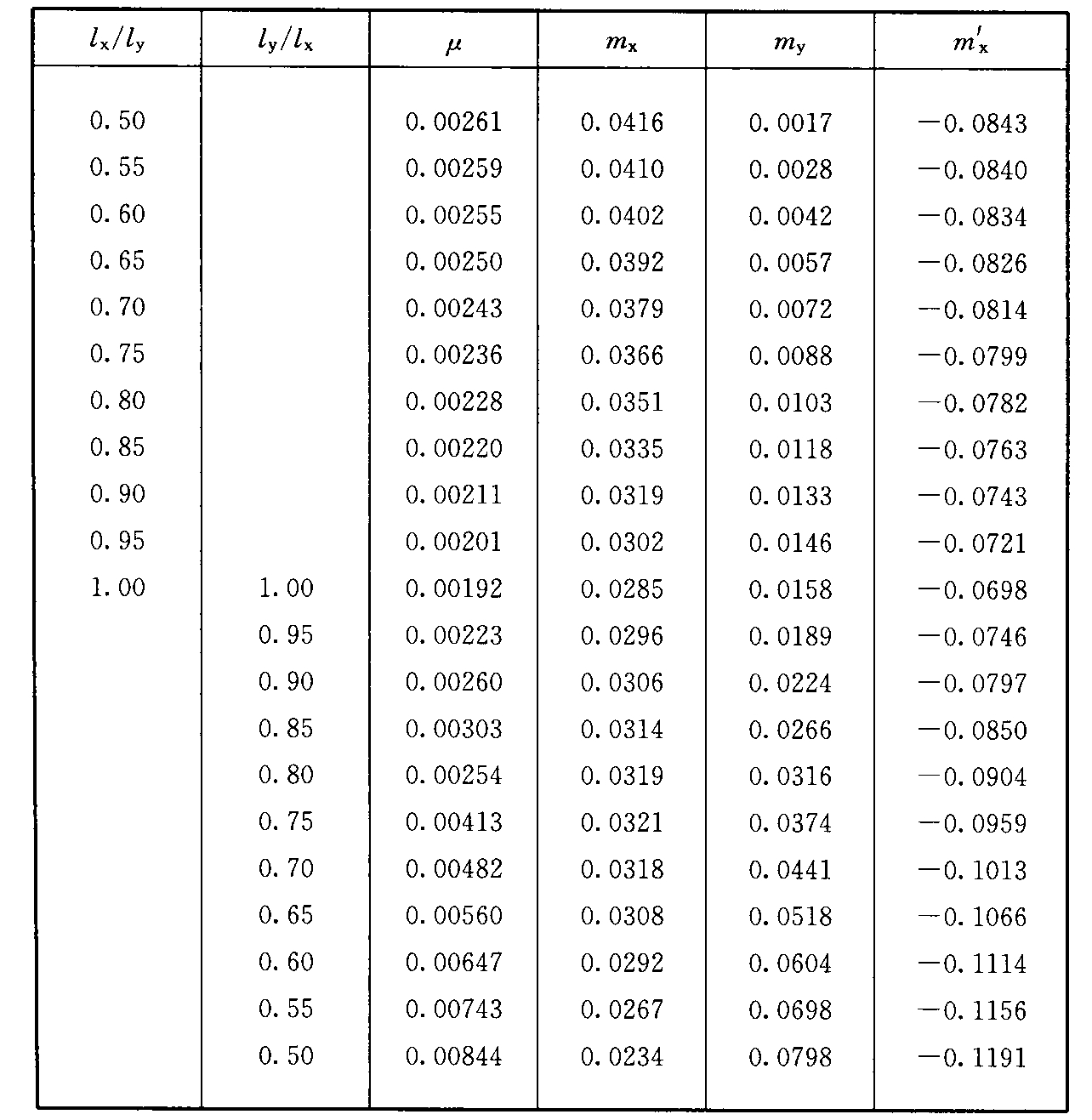

表D.0.4 对边简支、对边固定挠度系数和弯矩系数

注：1 使板的受荷面受压者弯矩系数为正，反之为负；

2 变位方向与荷载方向相同者挠度系数为正；

3 固定边中点沿lx方向的弯矩系数。
