6.3 避难场所设施设备标志

避难场所设施设备标志由图形符号、设施设备名称及衬底色构成，应符合表6的规定（表中标志使用的图形符号除第5章规定的外，均标注了图形符号的来源）。

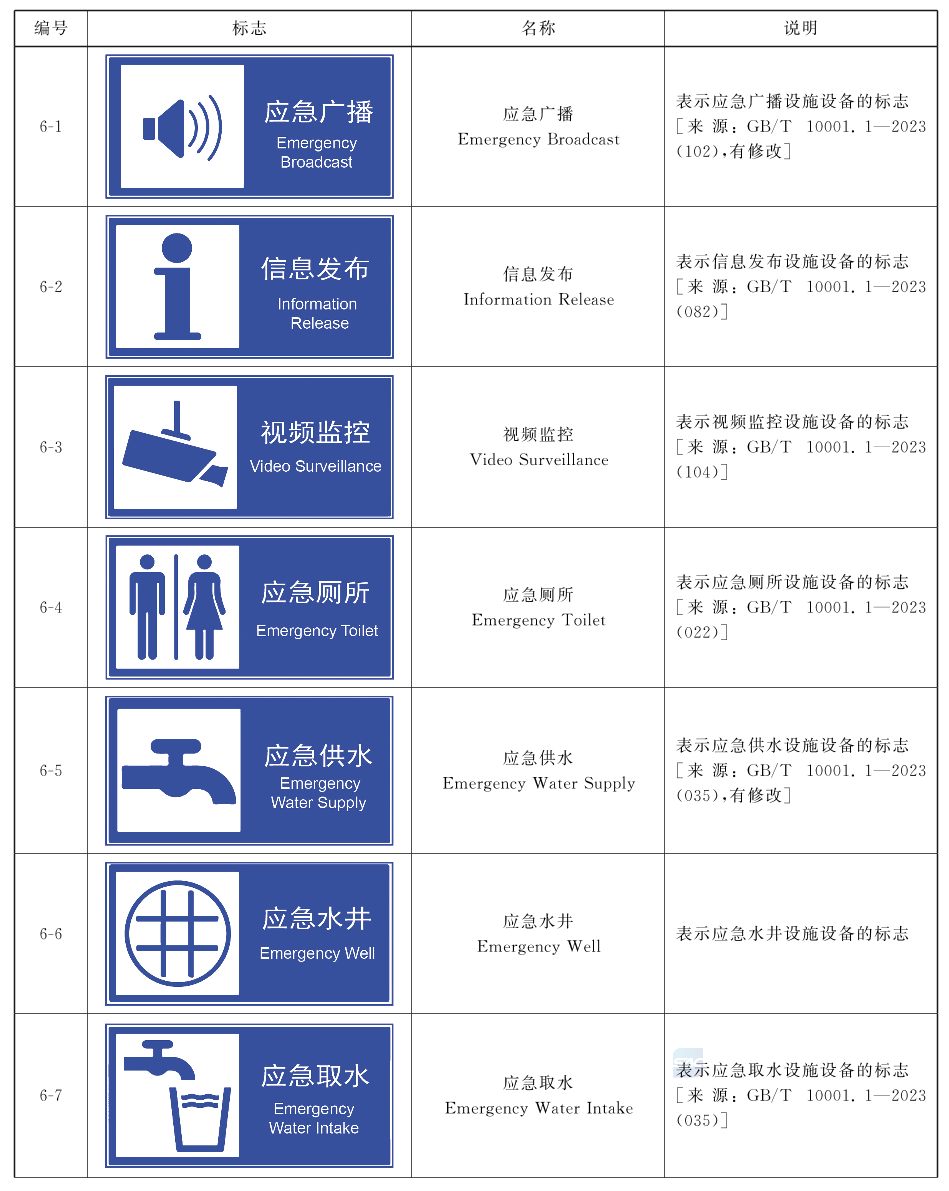

表6 避难场所设施设备标志

标准附图

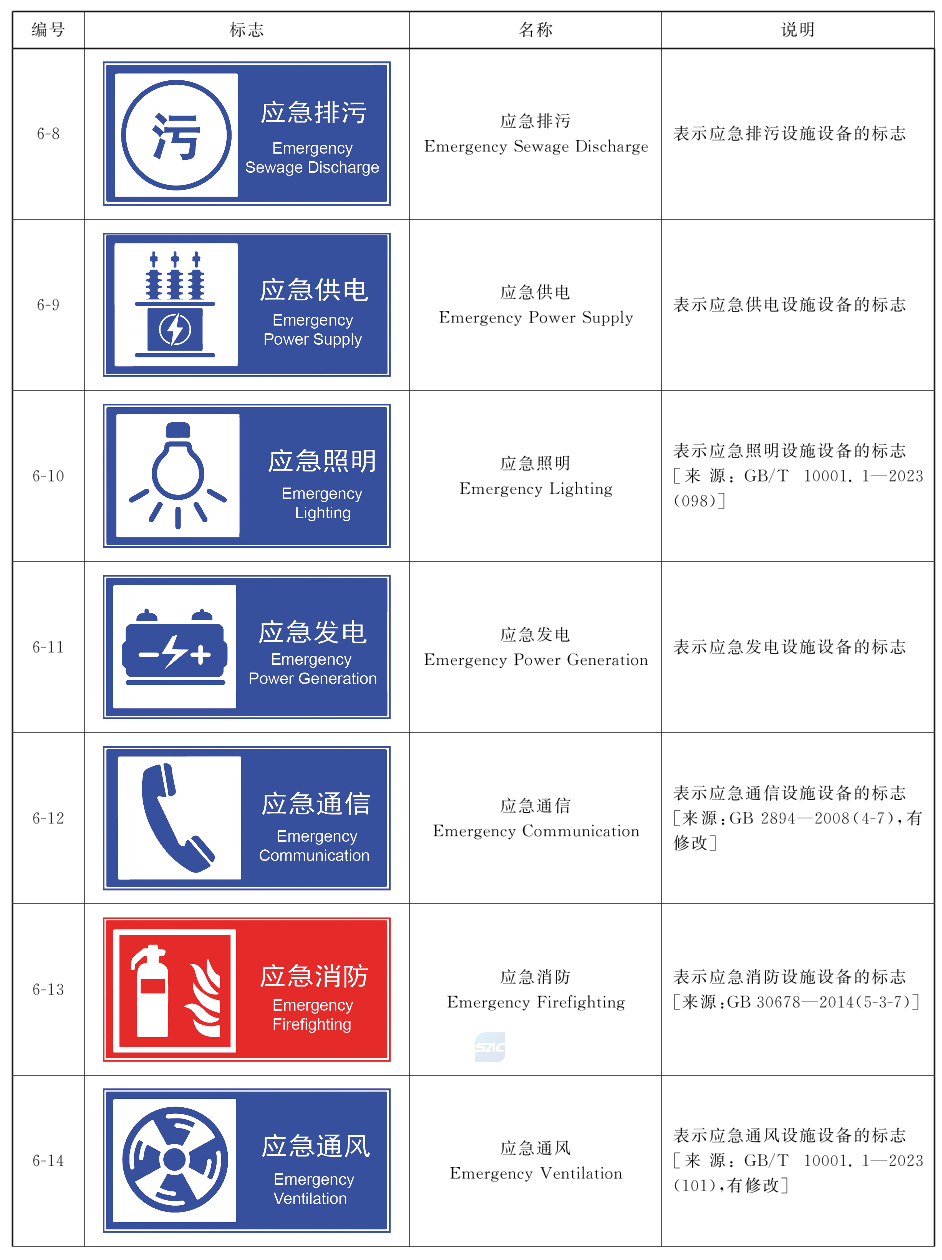

表6 避难场所设施设备标志（续）

标准附图

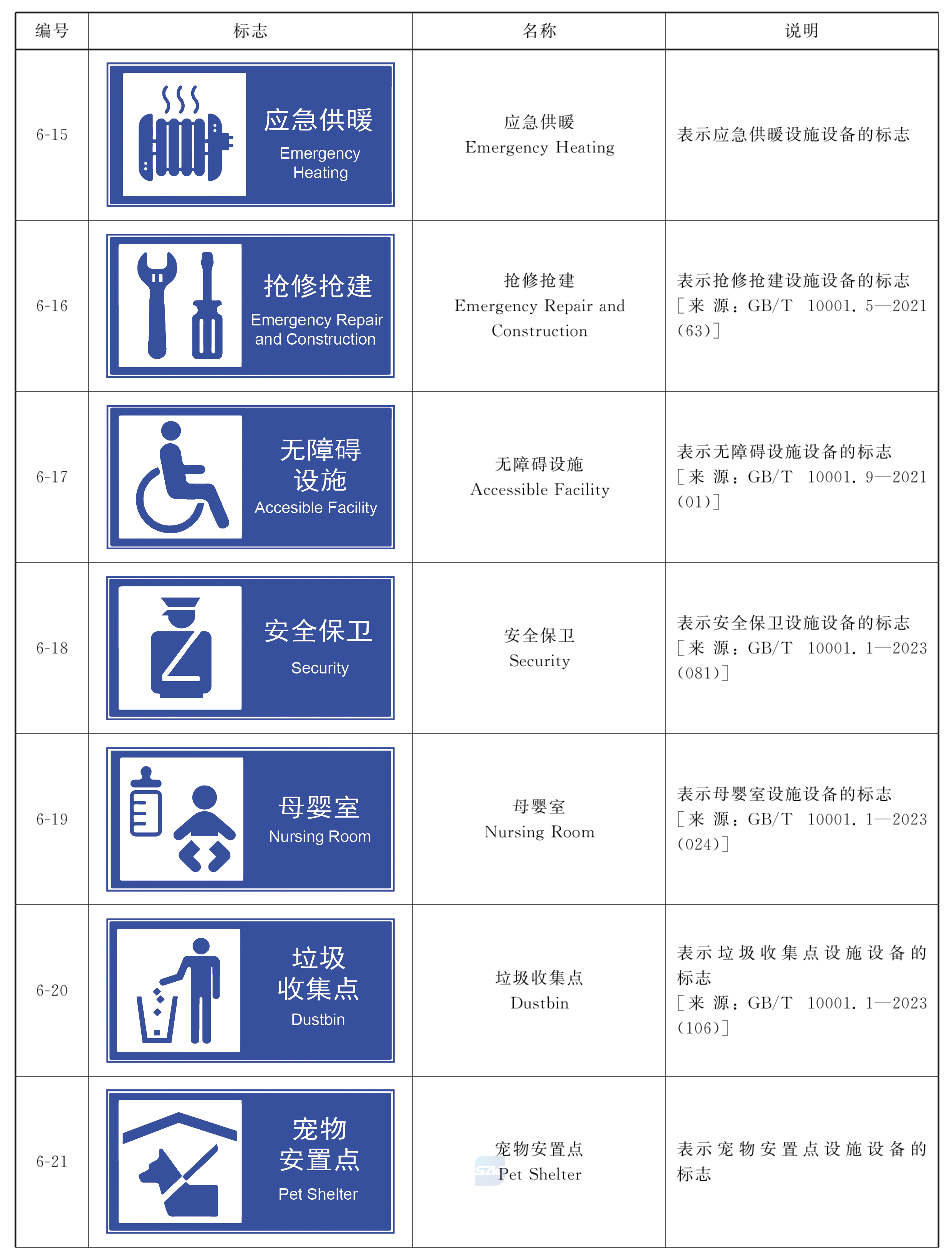

表6 避难场所设施设备标志（续）

标准附图

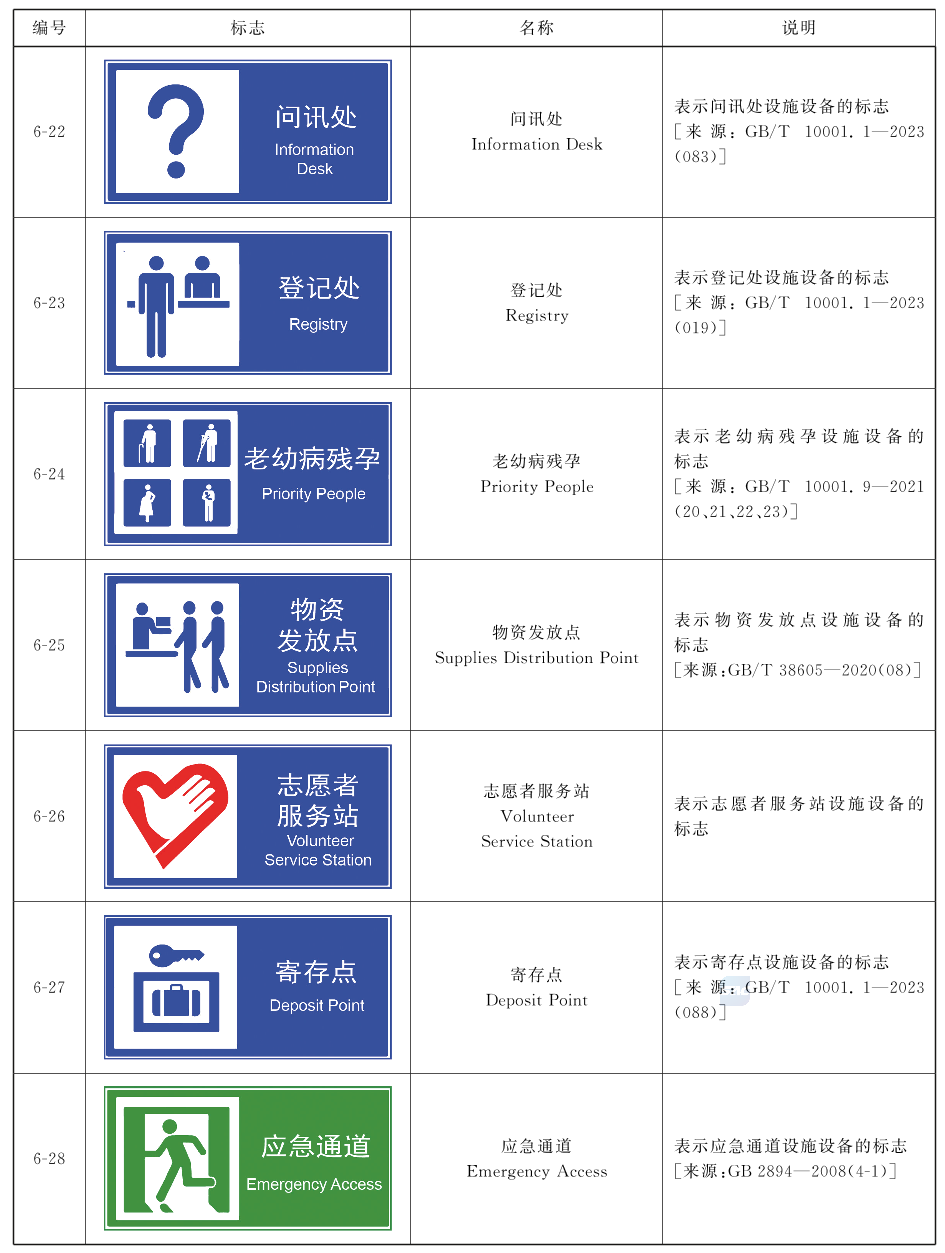

表6 避难场所设施设备标志（续）

标准附图
