7.1 避难场所主标志尺寸参数

避难场所主标志的尺寸应符合图1～图5规定的参数比例，不应随意改动。

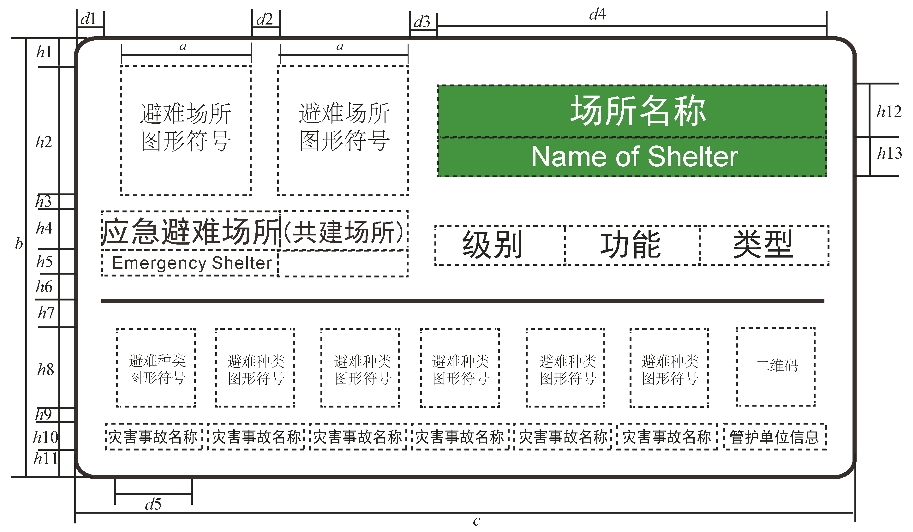

图中a为避难场所图形符号边长尺寸，b＝3.3a，c＝6a，d1＝d2＝d3＝0.2a，d4＝3a，d5＝0.6a，h1＝h5＝h6＝h7＝h10=h11=0.2a，h2=a，h3=h9=0.1a，h4=h13=0.3a，h8=0.6a，h12=0.4a。

图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

图1 避难场所主标志（横版1）

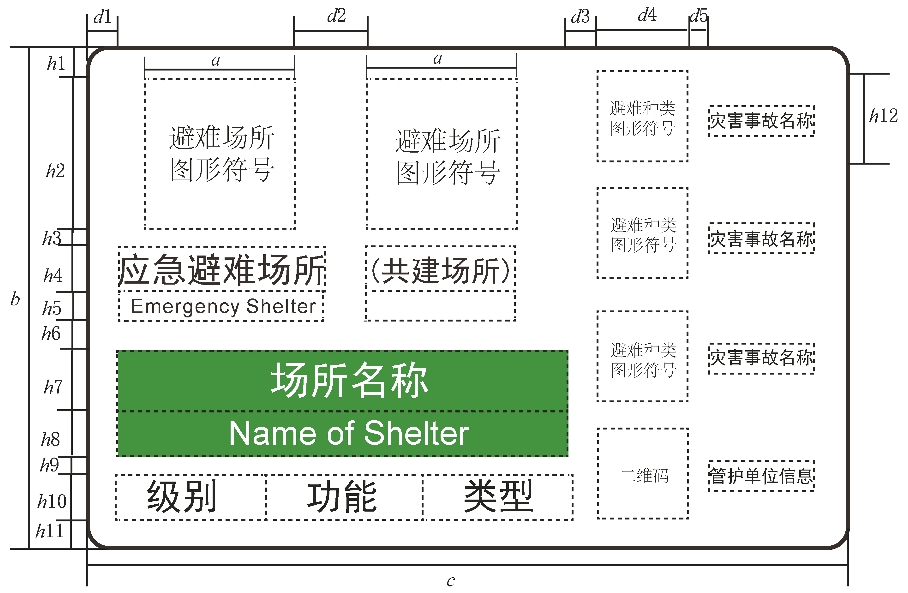

图中a为避难场所图形符号边长尺寸，b＝3.3a，c＝4.9a，d1＝d3＝0.2a，d2＝0.5a，d4＝0.6a，d5＝0.1a，h1＝h5＝h6=h11=0.2a，h2=a，h3=h9=0.1a，h4=h8=h10=0.3a，h7=0.4a，h12=0.6a。

图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

图2 避难场所主标志（横版2）

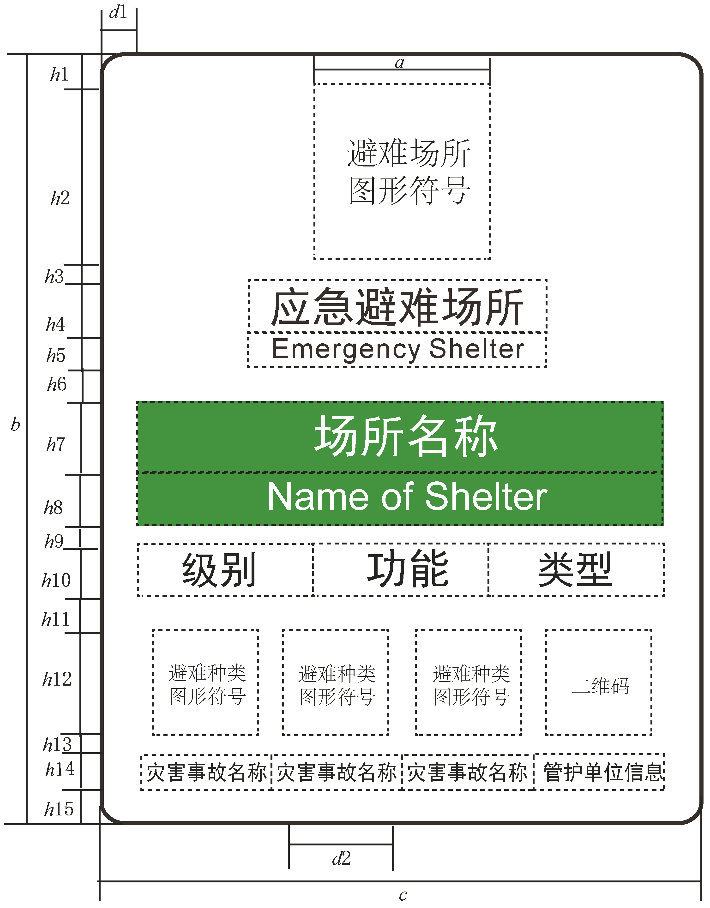

图中a为避难场所图形符号边长尺寸，b＝4.4a，c＝3.3a，d1＝0.2a，d2＝0.6a，h1＝h5＝h6＝h11＝h14＝h15＝0.2a，h2=a，h3=h9=h13=0.1a，h4=h8=h10=0.3a，h7=0.4a，h12=0.6a。

图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

图3 避难场所主标志（竖版1）

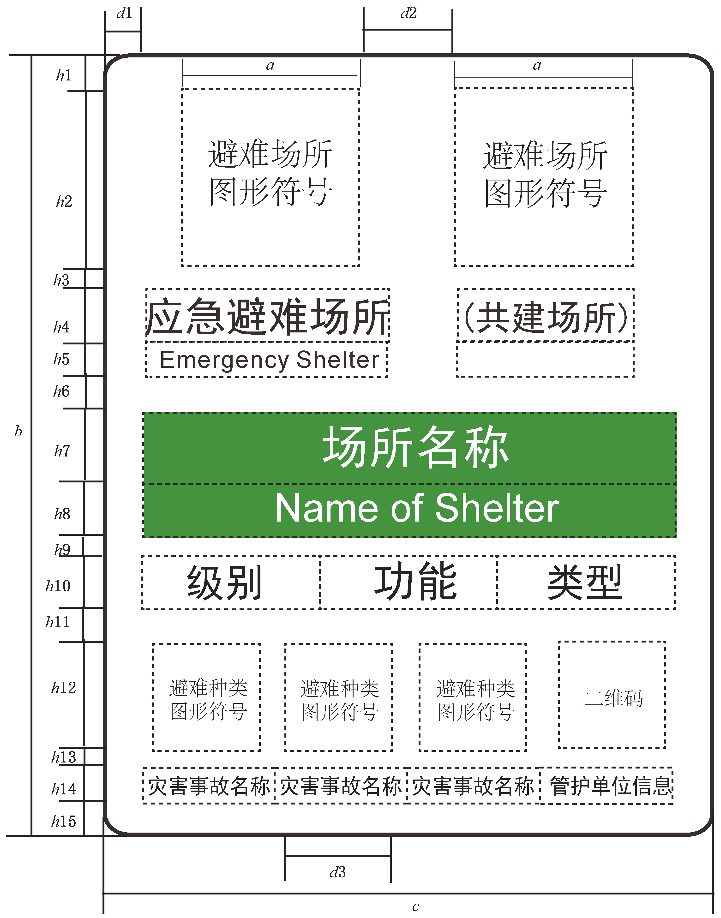

图中a为避难场所图形符号边长尺寸，b＝4.4a，c＝3.3a，d1＝0.2a，d2＝0.5a，d3＝0.6a，h1＝h5＝h6＝h11＝h14=h15=0.2a，h2=a，h3=h9=h13=0.1a，h4=h8=h10=0.3a，h7=0.4a，h12=0.6a。

图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

图4 避难场所主标志（竖版2）

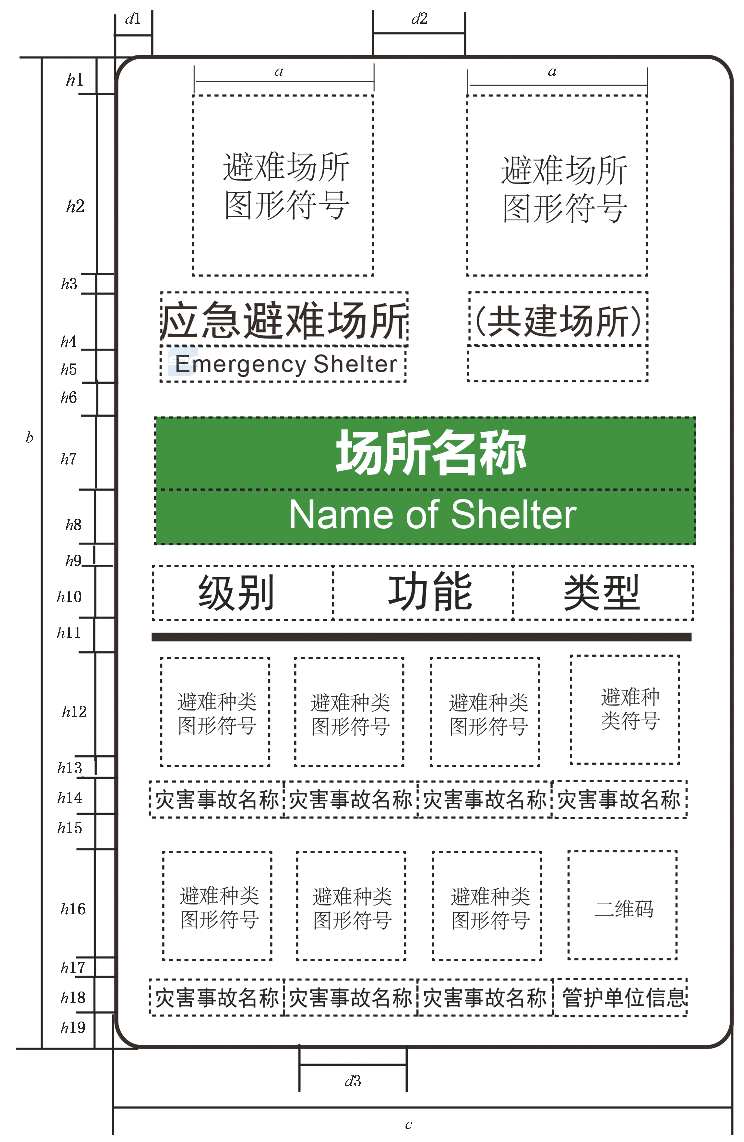

图中a为避难场所图形符号边长尺寸，b＝5.5a，c＝3.3a，d1＝0.2a，d2＝0.5a，d3＝0.6a，h1＝h5＝h6＝h11＝h14=h15=h18=h19=0.2a，h2=a，h3=h9=h13=h17=0.1a，h4=h8=h10=0.3a，h7=0.4a，h12=h16=0.6a。

图中文字和图形符号整体水平居中、垂直居中，间距均匀；中文字号大于英文字号；右侧边缘适当与文字留有间距。

图5 避难场所主标志（竖版3）
