附录E（规范性） 燃烧实验室

E.1 燃烧实验室

燃烧实验室尺寸为长9m～11m、宽6m~8m、高3.8m~4.2m。顶棚为水平平面，用耐热隔热材料制成。实验室应具有通风设备，并满足火灾试验所要求的环境条件。试验火点火前实验室内不应有气流流动。

E.2 试验布置

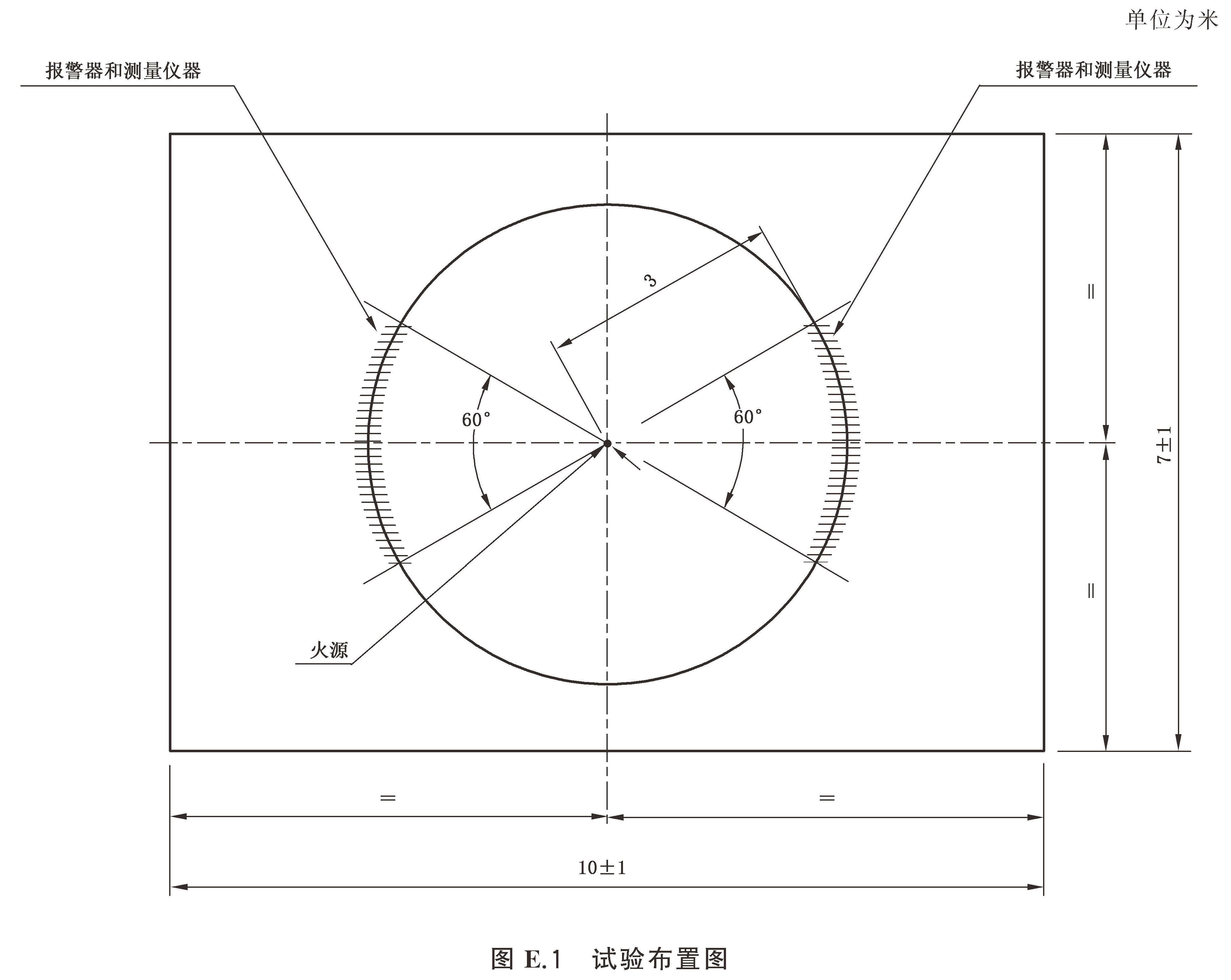

火源设在地面中心处，报警器和测量仪器应安装在以顶棚中心为圆心、半径为3m、圆心角为60°的圆弧上，如图E.1所示。

E.3 测量仪器

E.3.1 光学烟密度计应符合附录A的规定。

E.3.2 离子烟浓度计应符合附录A的规定。

E.3.3 温度传感器。
