附录C 燃气管道摩擦阻力计算

C.0.1 低压燃气管道：

根据燃气在管道中不同的运动状态，其单位长度的摩擦阻力损失采用下列各式计算：

1 层流状态：Re≤2100 λ＝64/Re

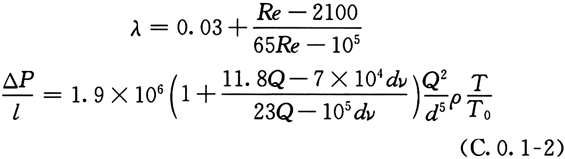

2 临界状态：Re＝2100～3500

3 湍流状态：Re＞3500

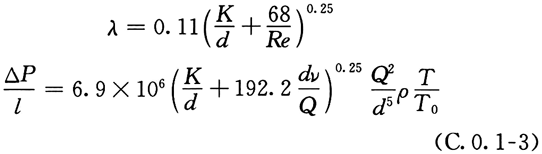

1）钢管：

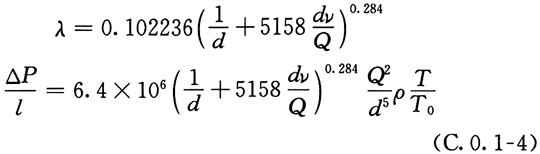

2）铸铁管：

式中：Re——雷诺数；

△P——燃气管道摩擦阻力损失(Pa)；

λ——燃气管道的摩擦阻力系数；

l——燃气管道的计算长度（m）；

Q——燃气管道的计算流量（m³/h）；

d——管道内径（mm）；

ρ——燃气的密度（kg/m³）

T——设计中所采用的燃气温度（K）；

T0——273.15(K)

v——0℃和101.325KPa时燃气的运动黏度(m2/s)

K——管壁内表面的当量绝对粗糙度，对钢管：输送天然气和气态液化石油气时取0.1mm；输送人工煤气时取0.15mm。

C.0.2 次高压和中压燃气管道：

根据燃气管道不同材质，其单位长度摩擦阻力损失采用下列各式计算：

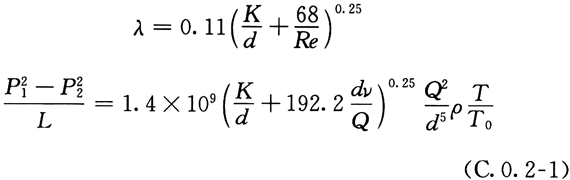

1 钢管：

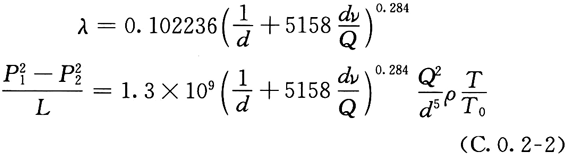

2 铸铁管：

式中：L——燃气管道的计算长度（km）；

C.0.3 高压燃气管道的单位长度摩擦阻力损失，宜按现行的国家标准《输气管道工程设计规范》GB 50251有关规定计算。

注：除附录C所列公式外，其他计算燃气管道摩擦阻力系数（λ）的公式，当其计算结果接近本规范式（6.2.6-2）时，也可采用。
