附录C 常用结构构件对称型基本自振圆频率计算

C.0.1 单跨和等跨的等截面梁挠曲型自振圆频率ω(1/s)，可按下列公式计算确定：

式中 Ω——梁的频率系数，可按表C.0.1-1采用；

B——梁的抗弯刚度；

φ——刚度折减系数，可按表C.0.1-2采用；

Ed——动荷载作用下材料弹性模量(kN/m2)，按本规范第4.2.4条的规定确定；

h——梁的高度(m)；

b——梁的宽度(m)；

l——梁的计算跨度(m)；

m——梁的单位长度质量；

m＝γbh/g

γ——材料重力密度(kN/m3)；

g——重力加速度(m/s2)。

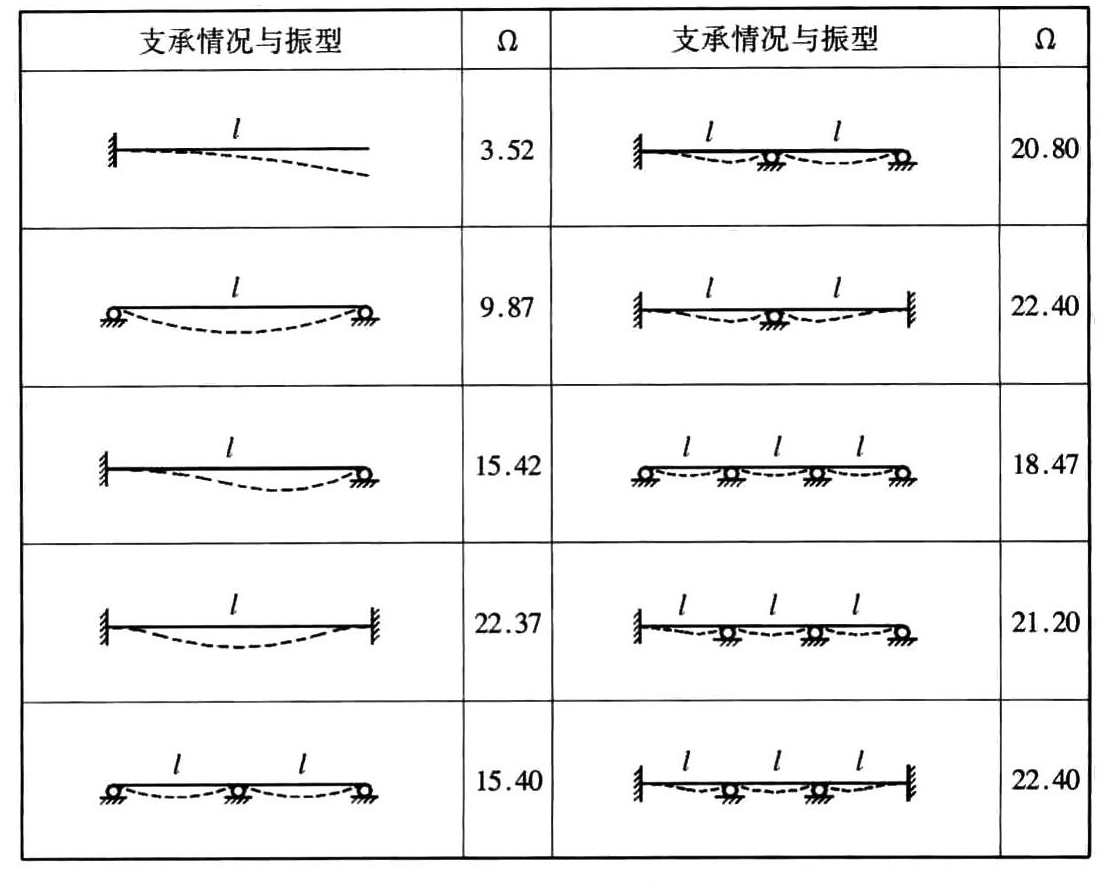

表C.0.1-1 单跨及等跨梁的频率系数Ω

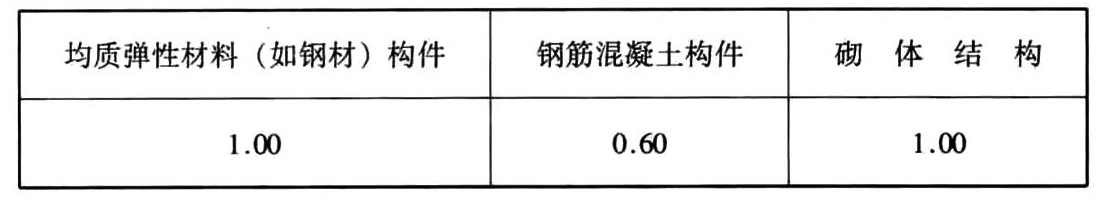

表C.0.1-2 刚度折减系数φ

C.0.2 双向薄板挠曲型自振圆频率ω(l/s)，可按下列公式计算确定：

式中 a、b——板的计算跨度(m)；

D——板的抗弯刚度；

d——板的厚度(m)；

v——材料泊松比；

m——板的单位面积质量；

m＝γd/g

Ωa、Ωb——频率系数，可按表C.0.2采用。

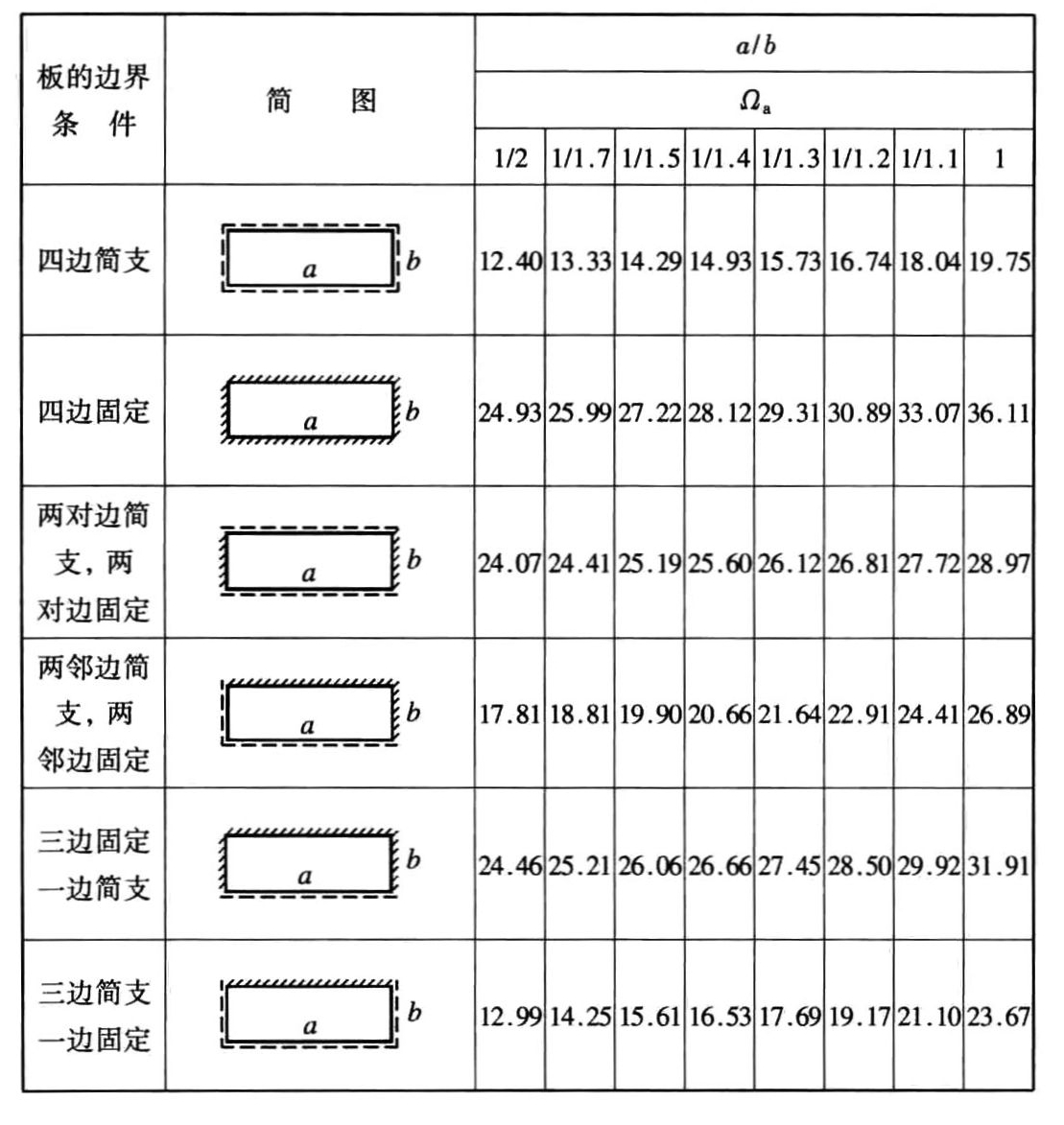

表C.0.2 矩形薄板自振圆频率系数Ωa或Ωb

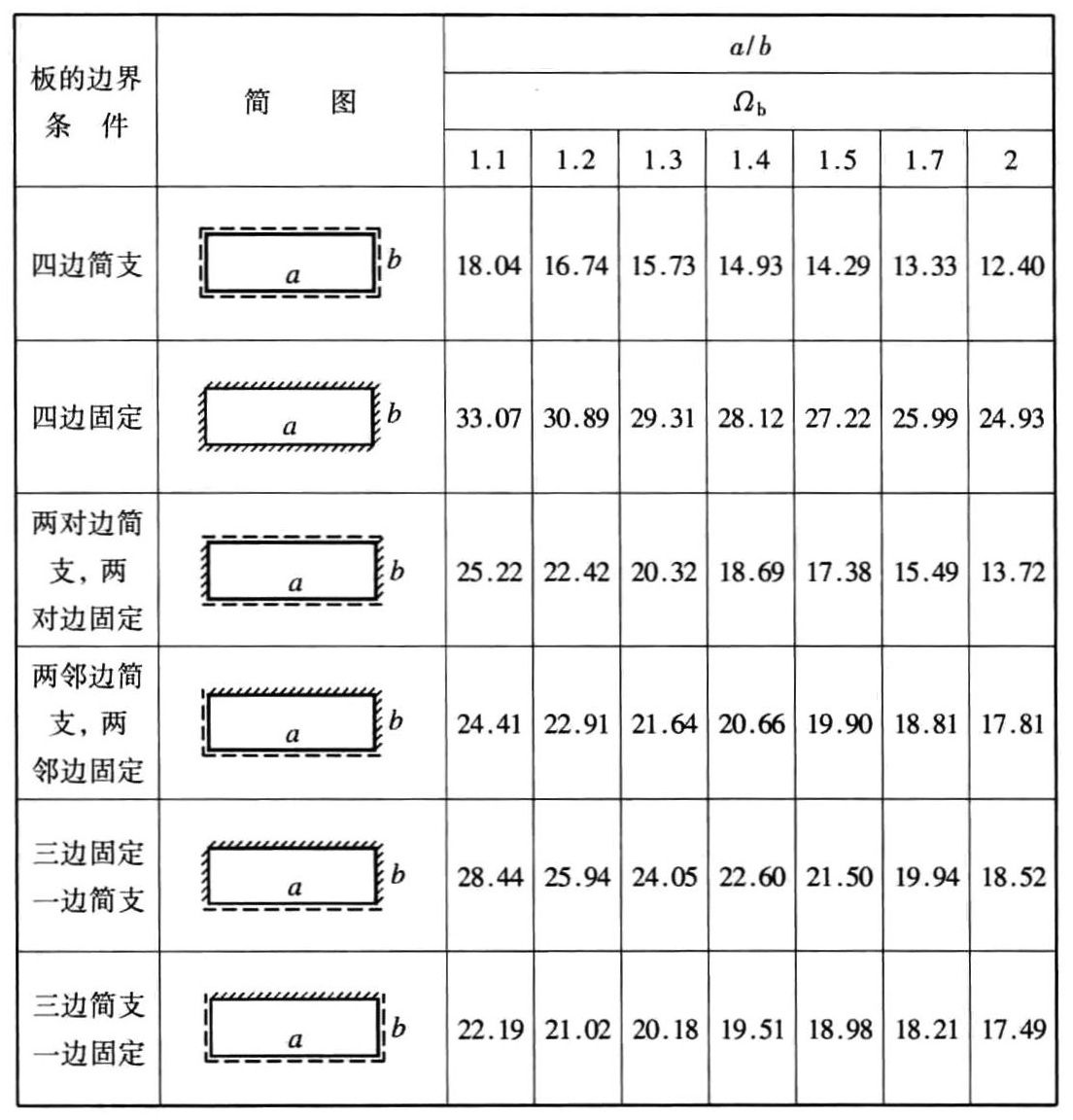

续表C.0.2
