附录H 深埋防空地下室围护结构传热量计算

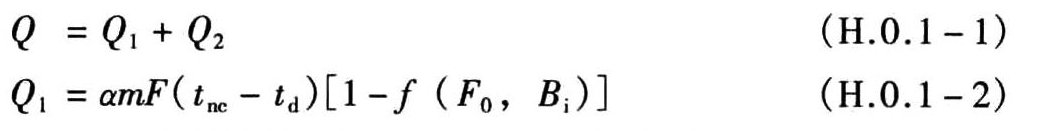

H.0.1 有恒温要求的防空地下室围护结构传热量，宜按下列公式计算：

式中 Q——恒温深埋防空地下室壁面传热量(w)；

Q1——室内空气年平均温度与年平均地温之差引起的壁面传热量(W)；

Q2——地面建筑与防空地下室温差引起的顶板传热量(W)，根据公式(G.0.1-4)计算确定；

tnc——防空地下室内空气恒定温度(℃)；

td——当地地表面年平均温度(℃)；

f(F0，Bi)——壁面恒温传热计算参数，根据准数F0＝ατ/r02、Bi＝αr0/λ值，查表H.0.1-1或H.0.1-2确定。

a——壁面导温系数(m2/h)；

τ——预热时间(h)；

α——换热系数(W/(m2·℃))；

λ——导热系数(W/(m·℃))

r0——防空地下室当量半径(m)；

体形为当量圆柱体的防空地下室：r0＝P/2π（P为防空地下室横断面周长，m）

体形为当量球体的防空地下室：r0＝0.62V1/3（V为防空地下室体积，m3）

m——壁面传热修正系数：衬砌结构m＝1；衬套结构、岩石m＝0.72；土壤m＝0.86；

F——传热壁面面积(m2)。

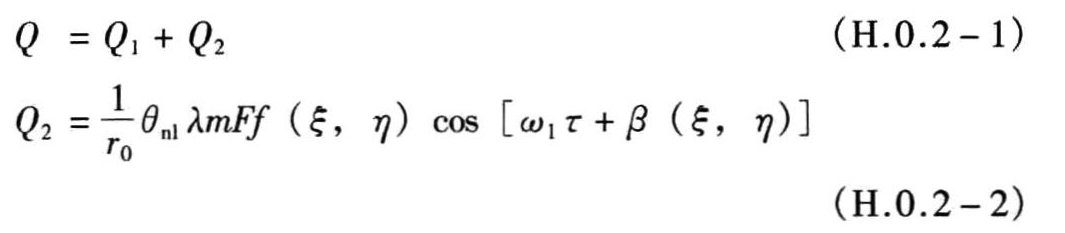

H.0.2 无恒温要求的防空地下室围护结构传热量，宜按下列公式计算：

式中 Q——无恒温深埋防空地下室壁面传热量(W)；

Q1——壁面恒温传热量(W)，根据公式(H.0.1-2)计算；

Q2——壁面年波动传热量(W)；

f(ξ,η)，β(ξ,η)——壁面年周期波动传热计算参数和壁面热流超前角度，根据准数ξ，η值查表H.0.2-1至H.0.2-4；

ω1——温度年周期性波动频率(rad/h)；

τ——自防空地下室室内空气温度年波动出现最大值为起点的时间(h)。

其余符号意义同前。

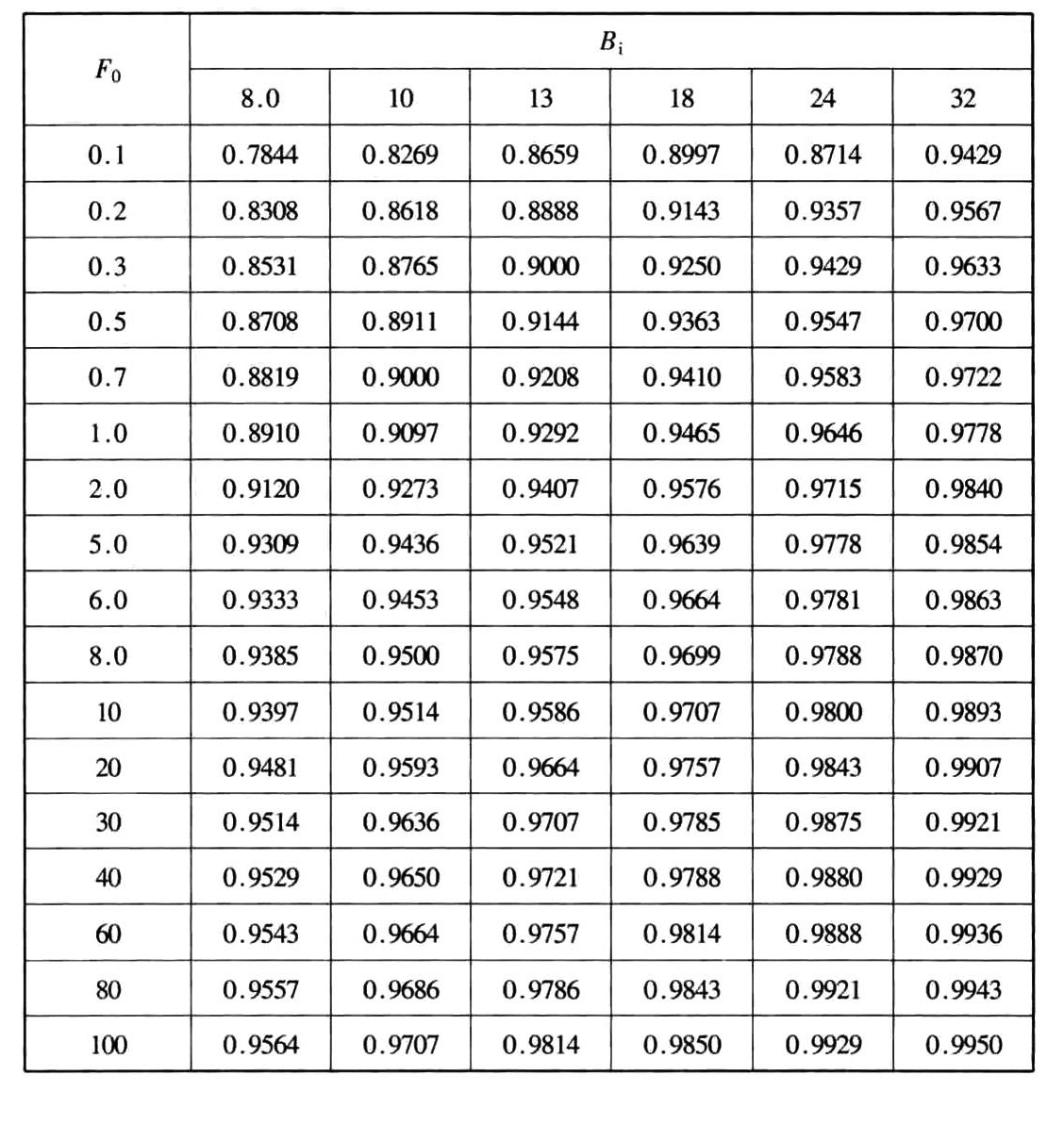

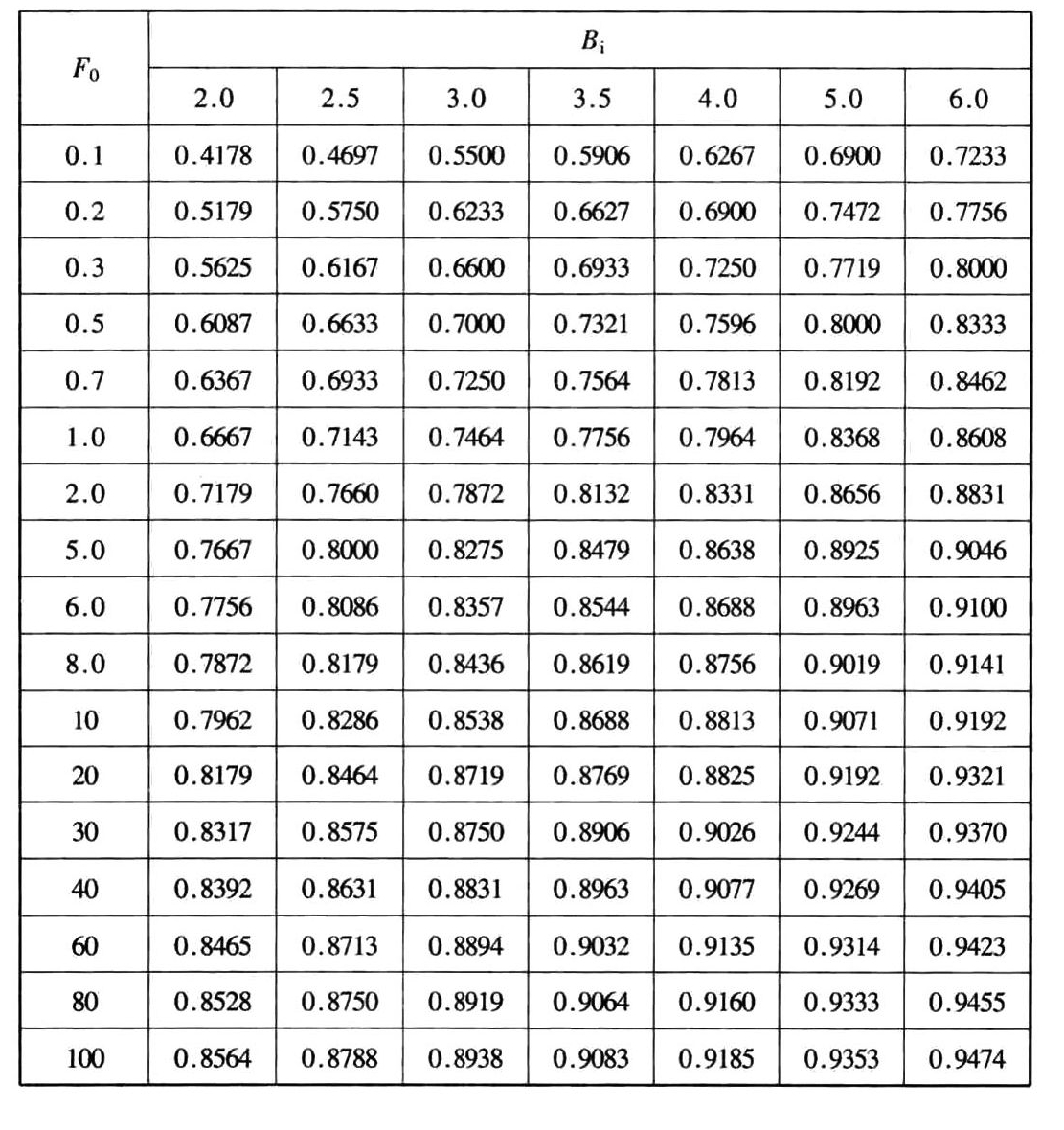

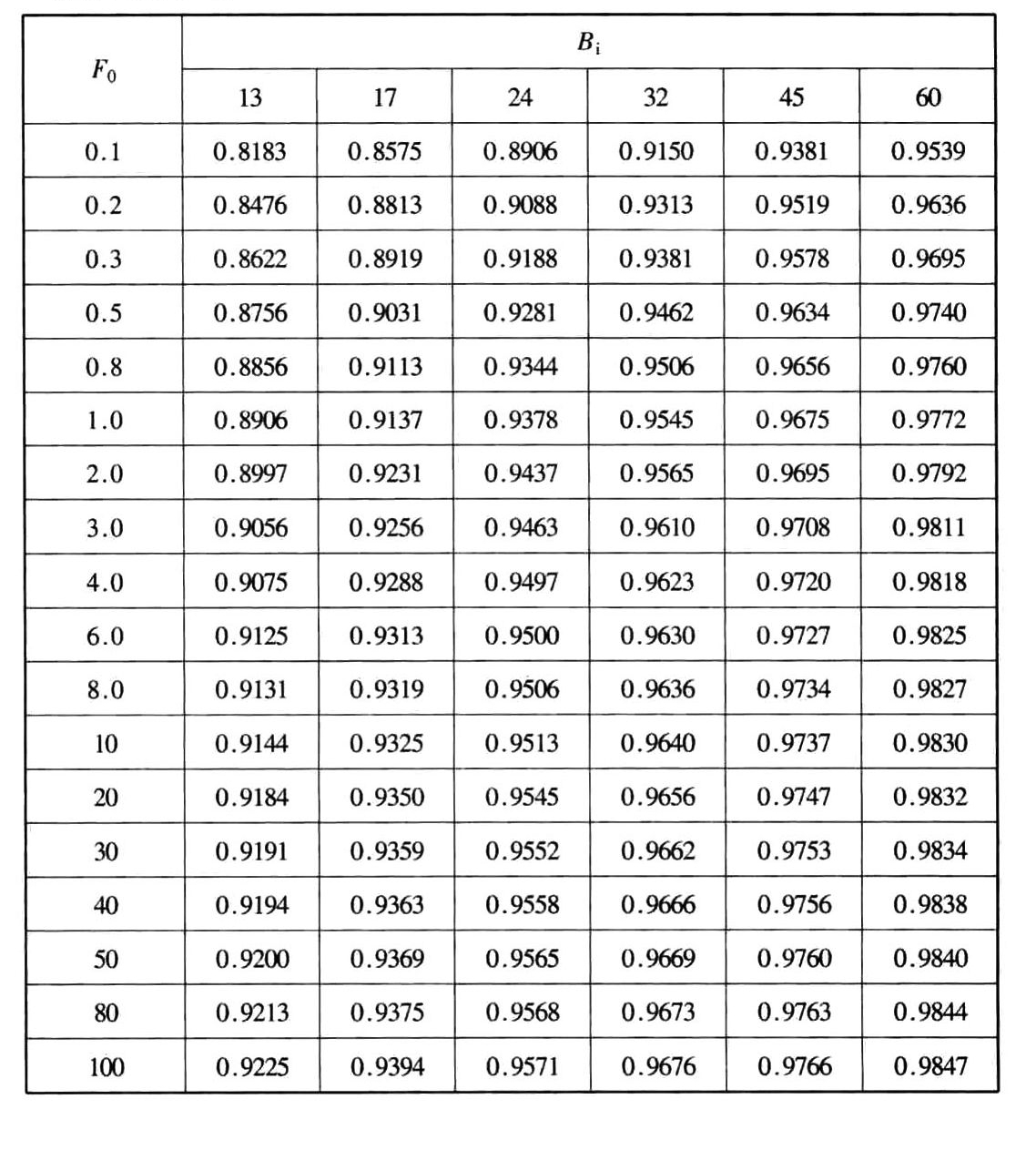

表H.0.1-1 当量圆柱体地下建筑壁面传热计算参数f（F0，Bi）

续表H.0.1-1

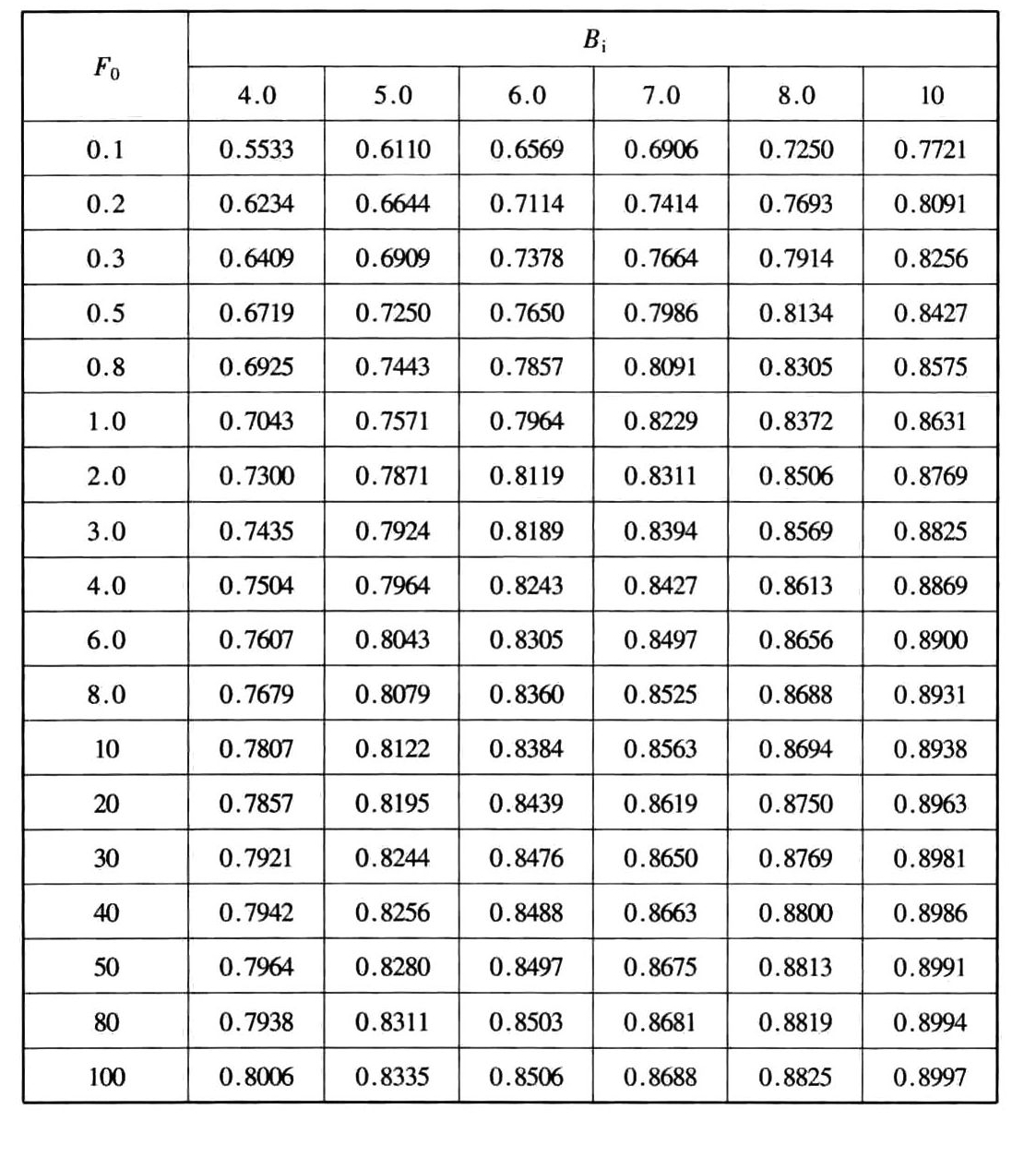

表H.0.1-2 当量球体地下建筑壁面传热计算参数f（F0，Bi）

续表H.0.1-2

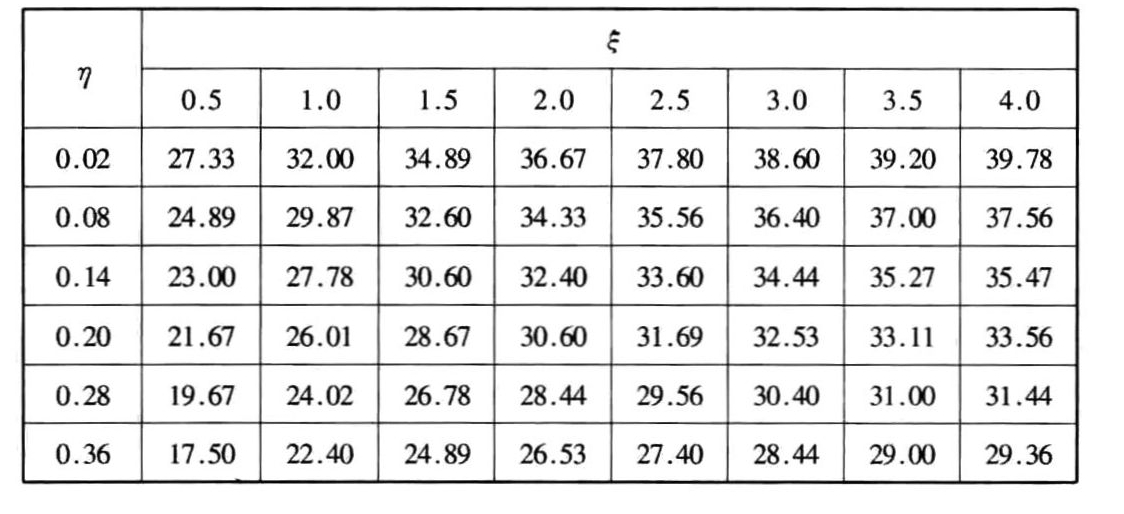

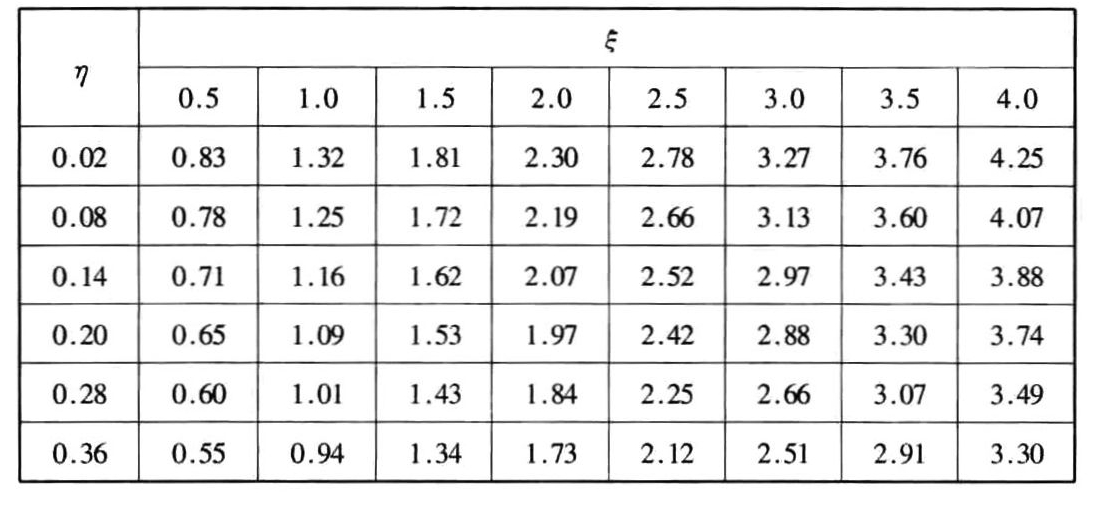

表H.0.2-1 当量圆柱体地下建筑年周期波动传热计算参数f（ξ，η）

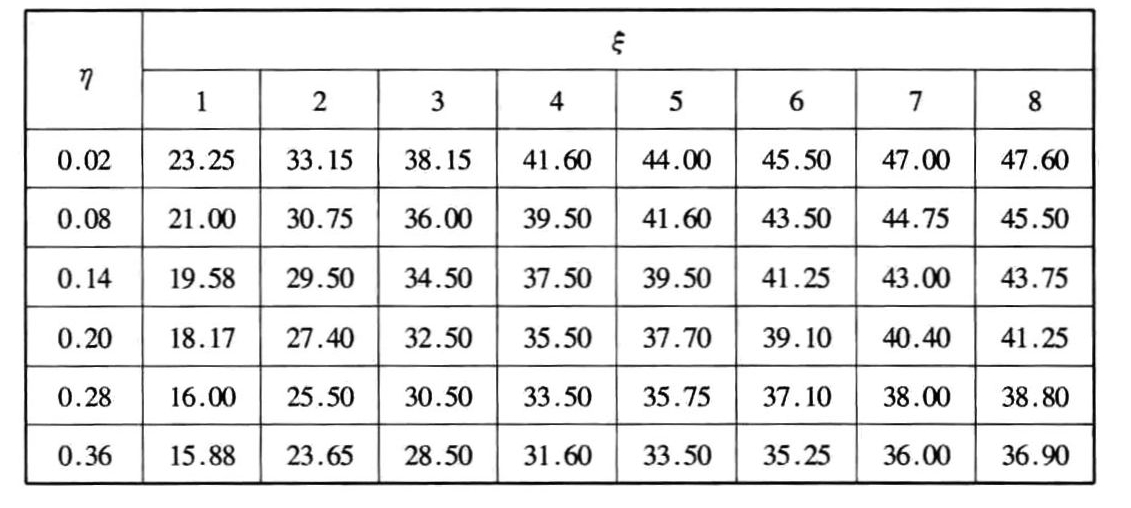

表H.0.2-2 当量圆柱体地下建筑年周期波动传热超前角度β（ξ，η）

表H.0.2-3 当量球体地下建筑年周期波动传热计算参数f（ξ，η）

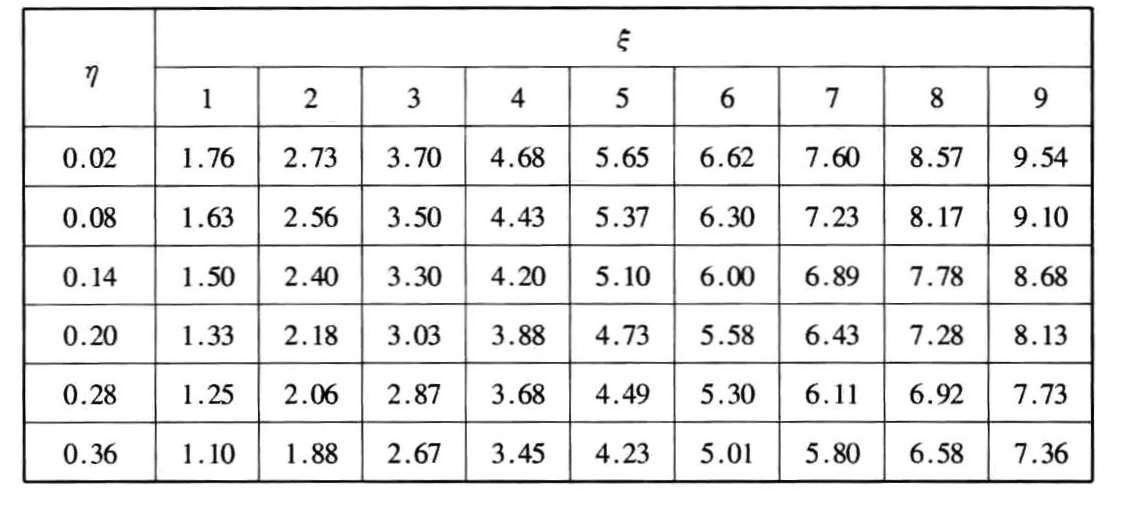

表H.0.2-4 当量球体地下建筑年周期波动传热超前角度β（ξ，η）
