附录G 浅埋防空地下室围护结构传热量计算

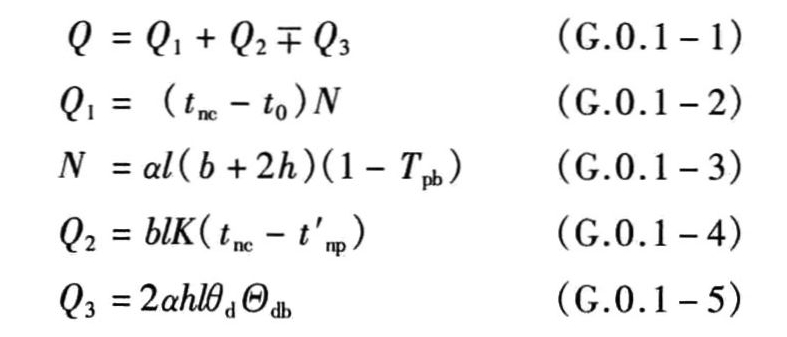

G.0.1 有恒温要求的防空地下室围护结构的传热量，宜按下列公式计算：

式中 Q——恒温浅埋防空地下室壁面传热量(w)；

Q1——室内空气年平均温度与年平均地温之差引起的壁面传热量(W)；

Q2——地面建筑与防空地下室温差引起的顶板传热量(W)；

Q3——地表面温度年周期性波动通过地下室外墙传递的热量(W)；

tnc——防空地下室内空气恒定温度（或年平均温度）(℃)；

t0——地下室周围岩(土)体的年平均温度(℃)；

N——壁面年平均传热计算参数(W/℃)；

α——换热系数，一般取5.8～8.7(W/(m2·℃))；

l——地下建筑物长度(m)；

b——地下建筑物宽度(m)；

h——地下建筑物高度(m)；

Tpb——年平均温度参数，根据土壤的导热系数，建筑物的宽度b和高度h值，查表G.0.1-1确定；

K——楼板传热系数(W/(m2·℃))；

αb——地下室与地面建筑的换热系数(W/(m2·℃))；

δ——地下室与地面建筑之间楼板的厚度(m)；

λb——楼板材料的导热系数(W/(m·℃))；

t'np——地面建筑内空气日平均温度(℃)；

Θdb——地表面温度年周期性波动引起的侧壁面温度参数，根据土壤的λ和α(壁面导温系数)以及建筑物高度h查表G.0.1-2；

θd——地表面温度年周期性波动波幅(℃)，计算时可查表G.0.1-3；

+——夏季取“－”，冬季取“＋”。

G.0.2 无恒温要求的防空地下室围护结构的传热量，宜按下列公式计算：

式中 Q——非恒温浅埋防空地下室壁面传热量(W)；

Q1——恒温传热量(W)，根据公式(G.0.1-2)计算；

Q2——壁面年波动传热量(W)；

θn1——防空地下室内空气温度年波幅(℃)；

tnp——防空地下室夏季室内空气日平均温度(℃)；

tnc——防空地下室夏季室内空气年平均温度(℃)；

M——壁面周期性波动传热计算参数(W/℃)；

Θnb——防空地下室室温年周期波动的温度参数，根据土壤的λ和α以及(0.5b＋h)值查表G.0.2；

±——夏季取“＋”，冬季取“－”；

kb——壁面传热系数(W/(m2·℃))；

其余符号意义同前。

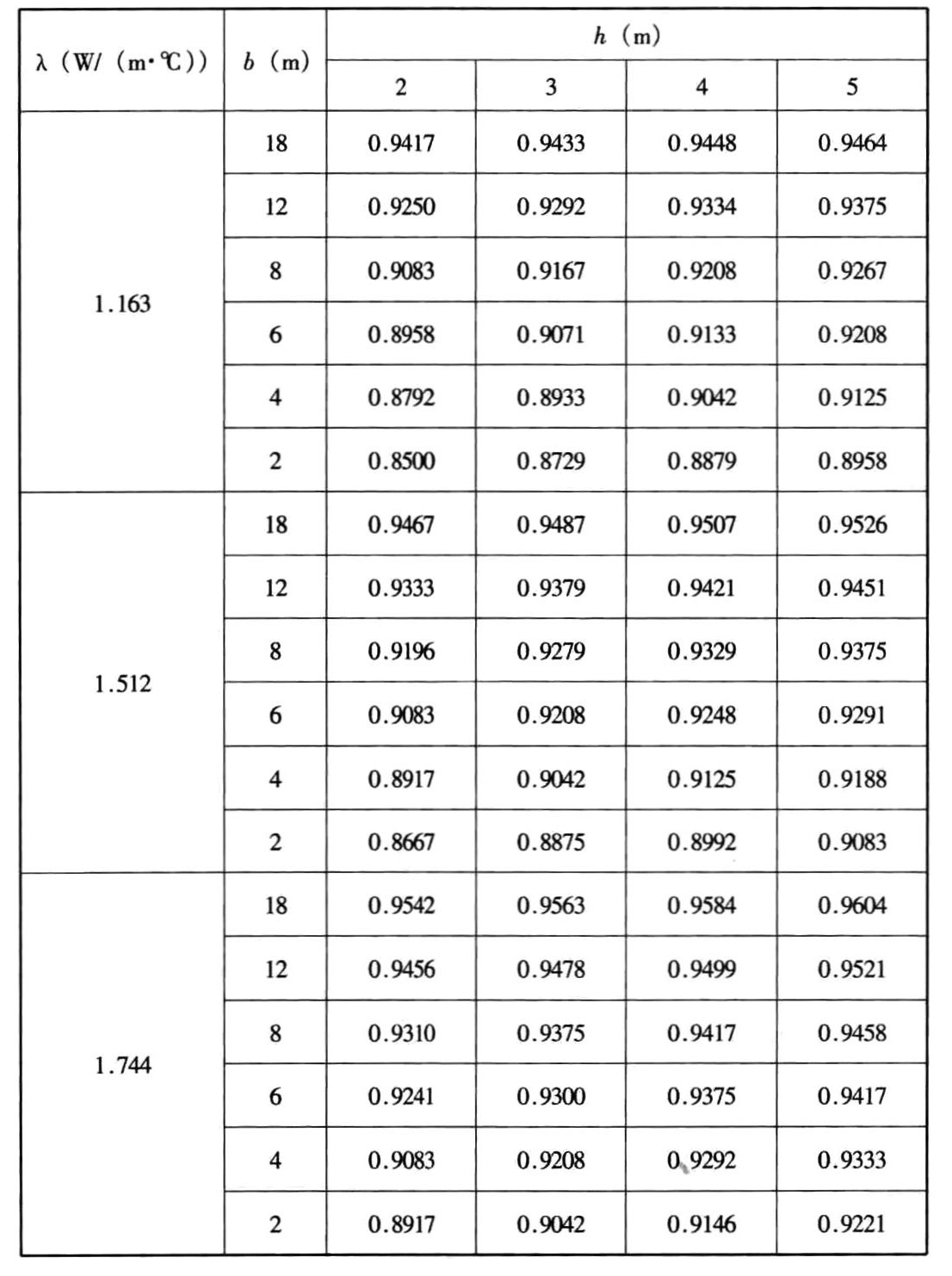

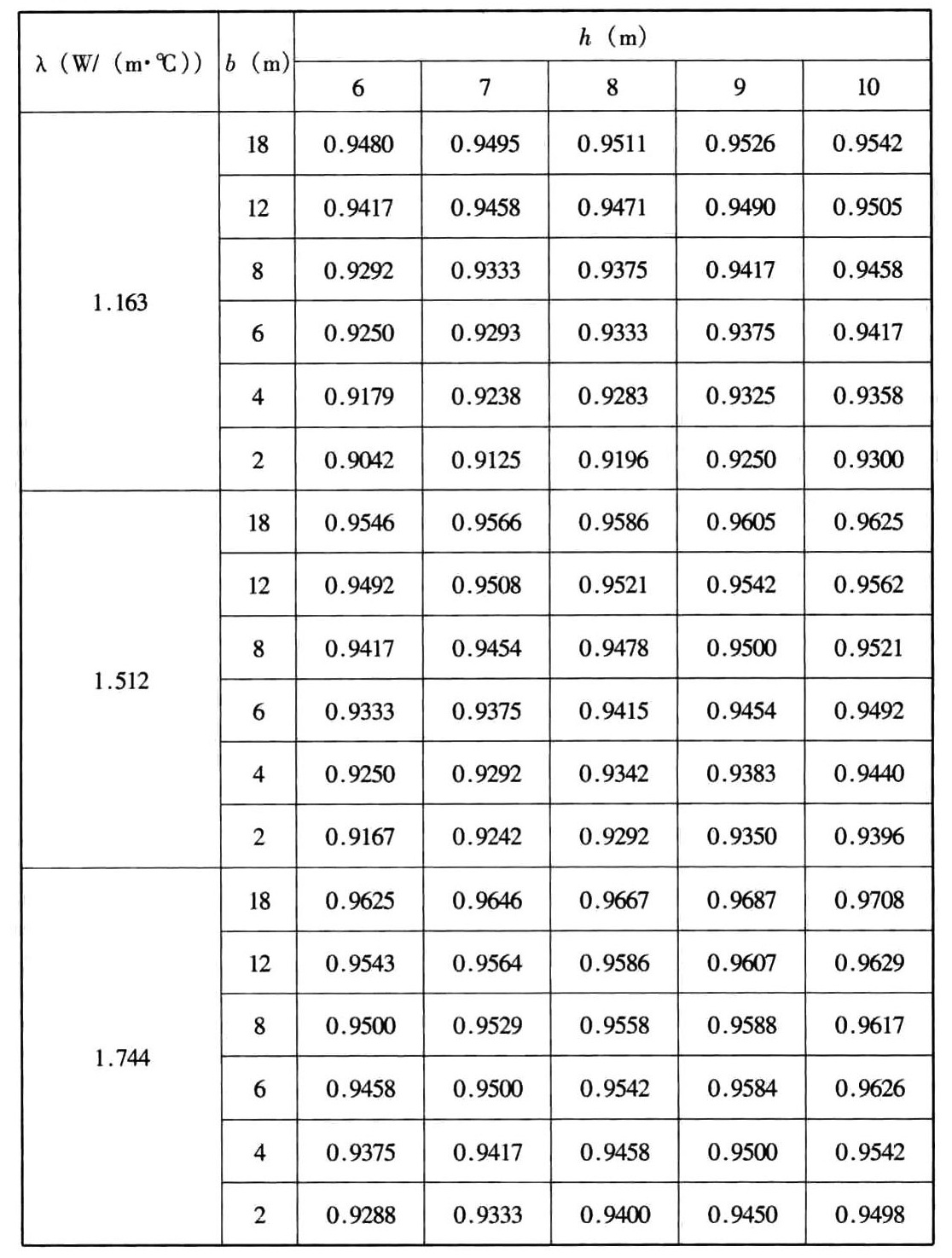

表G.0.1-1 年平均温度参数Tpb

续表G.0.1-1

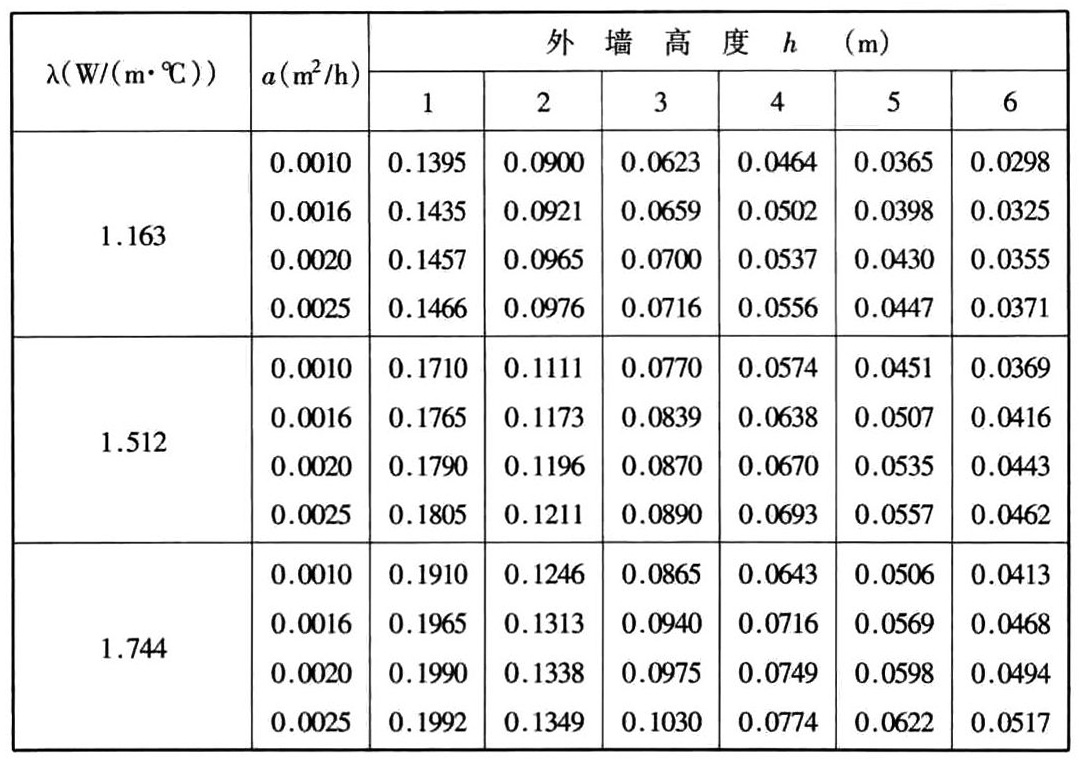

表G.0.1-2 Θdb值（外墙平均）

表G.0.1-2 Θnb值

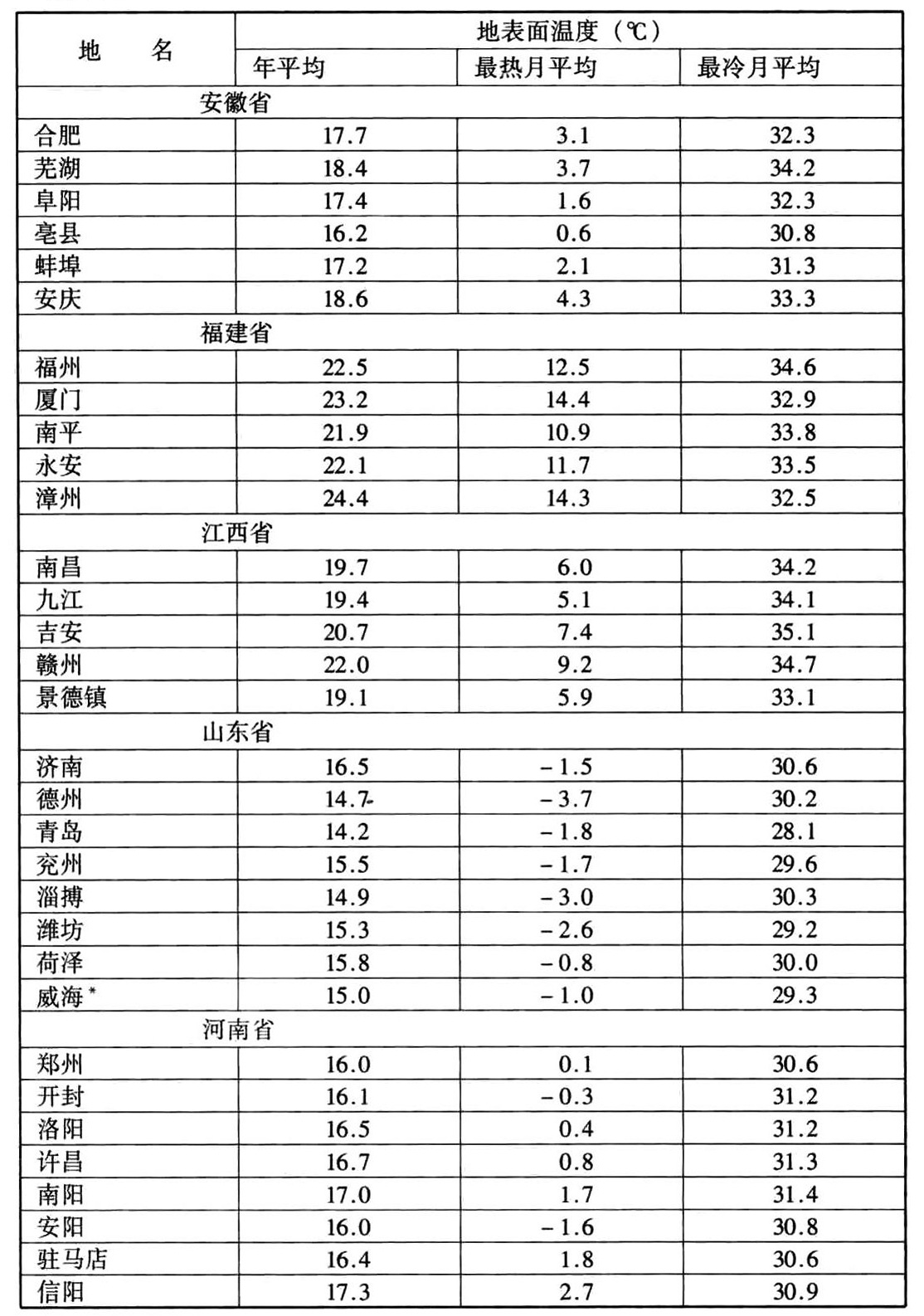

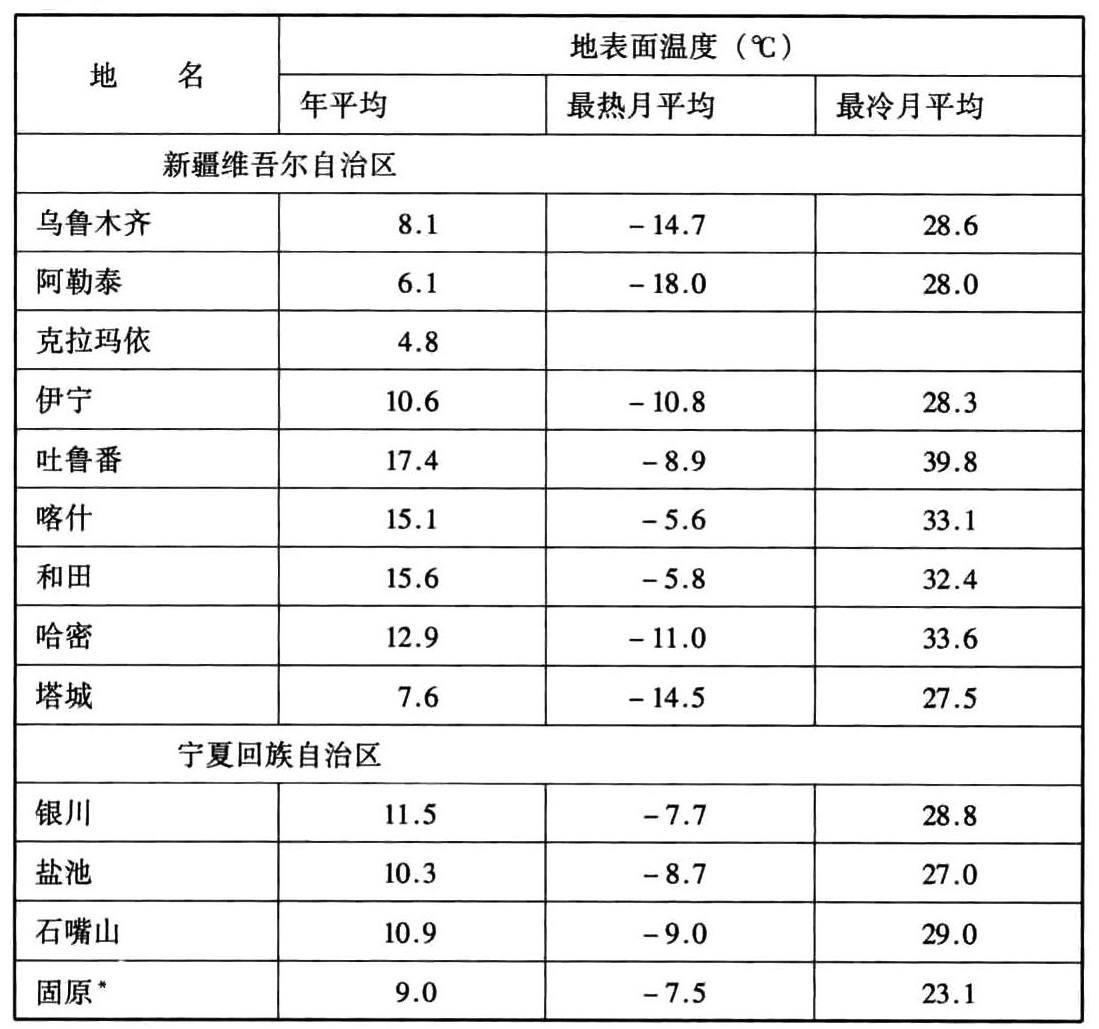

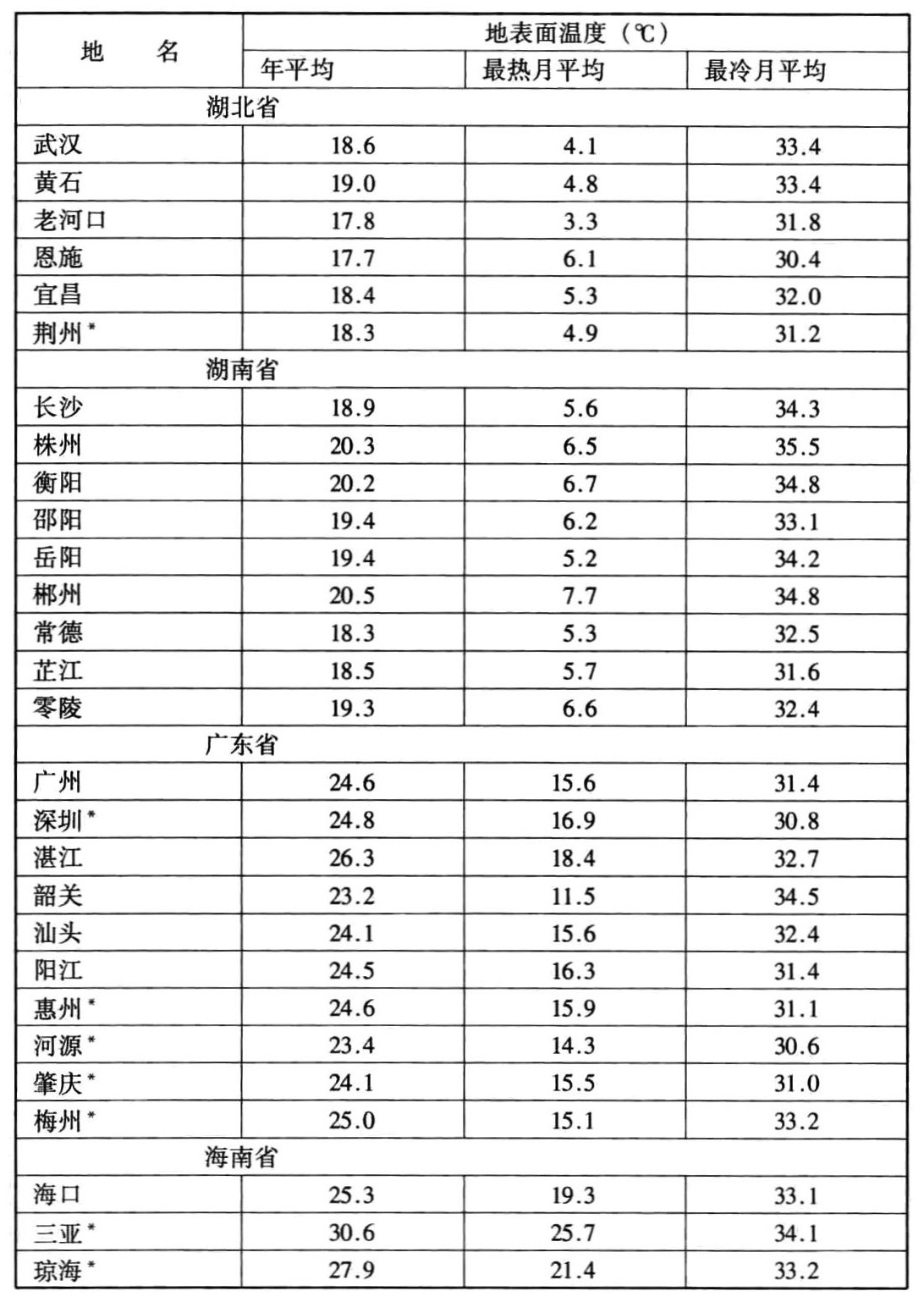

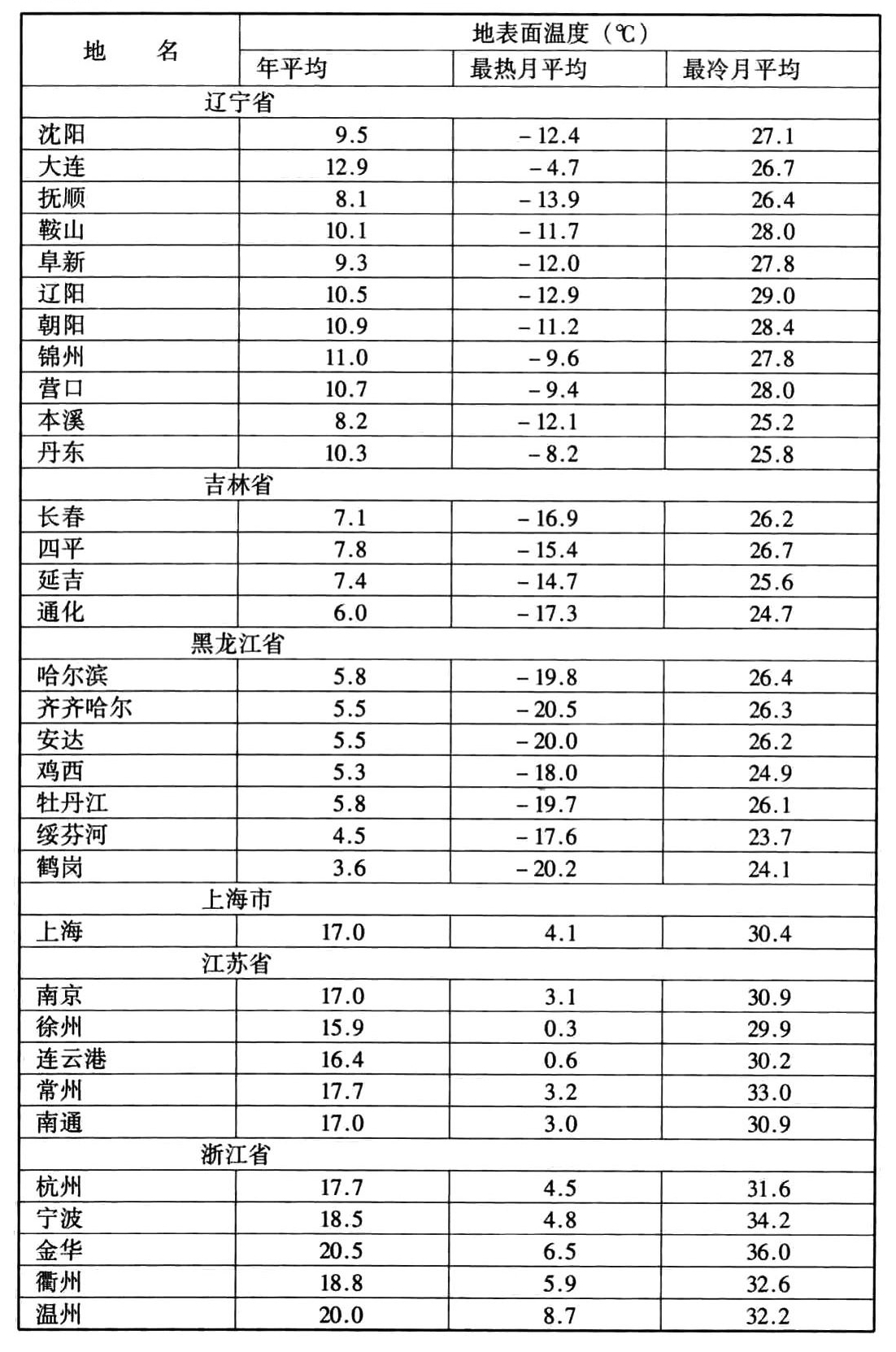

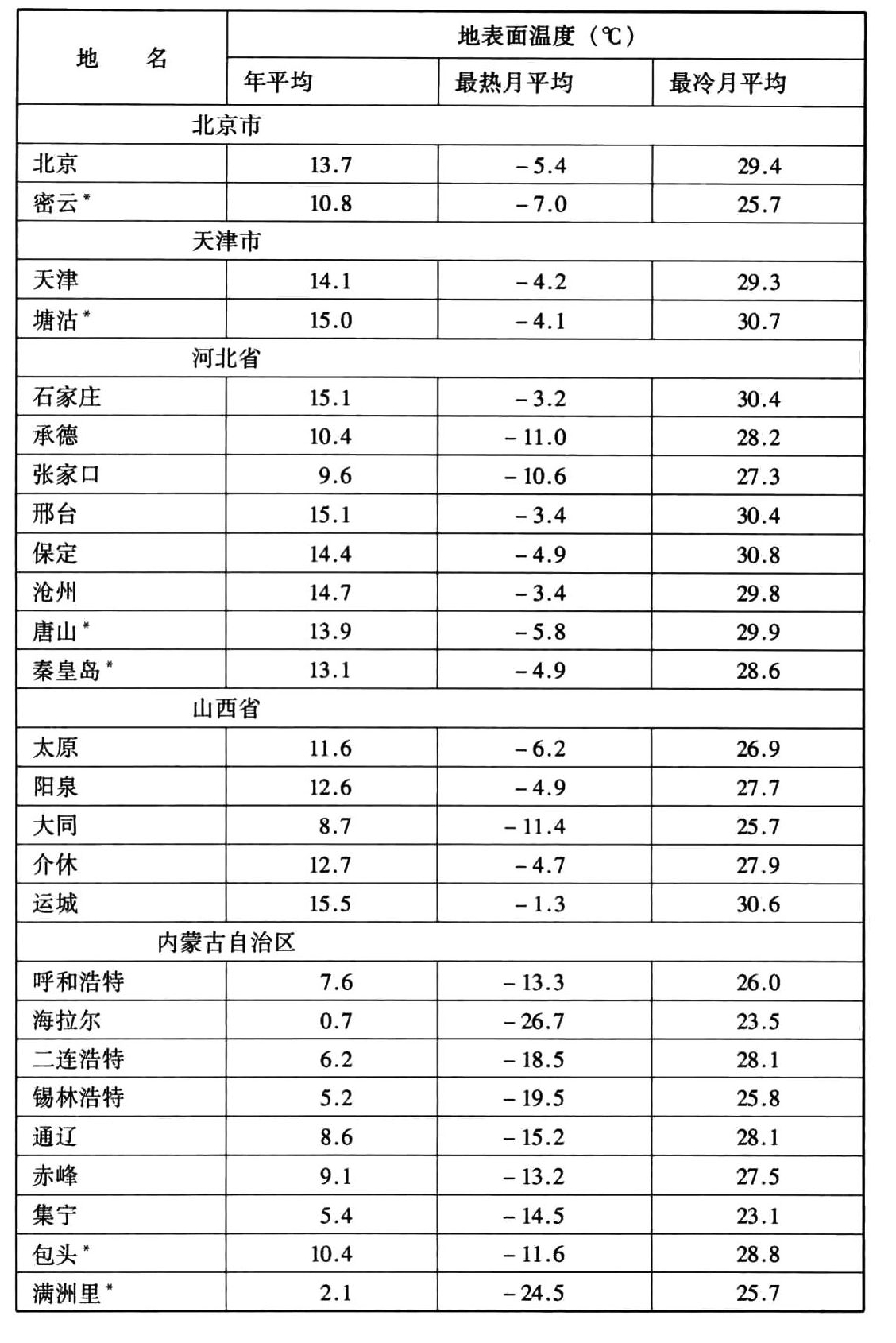

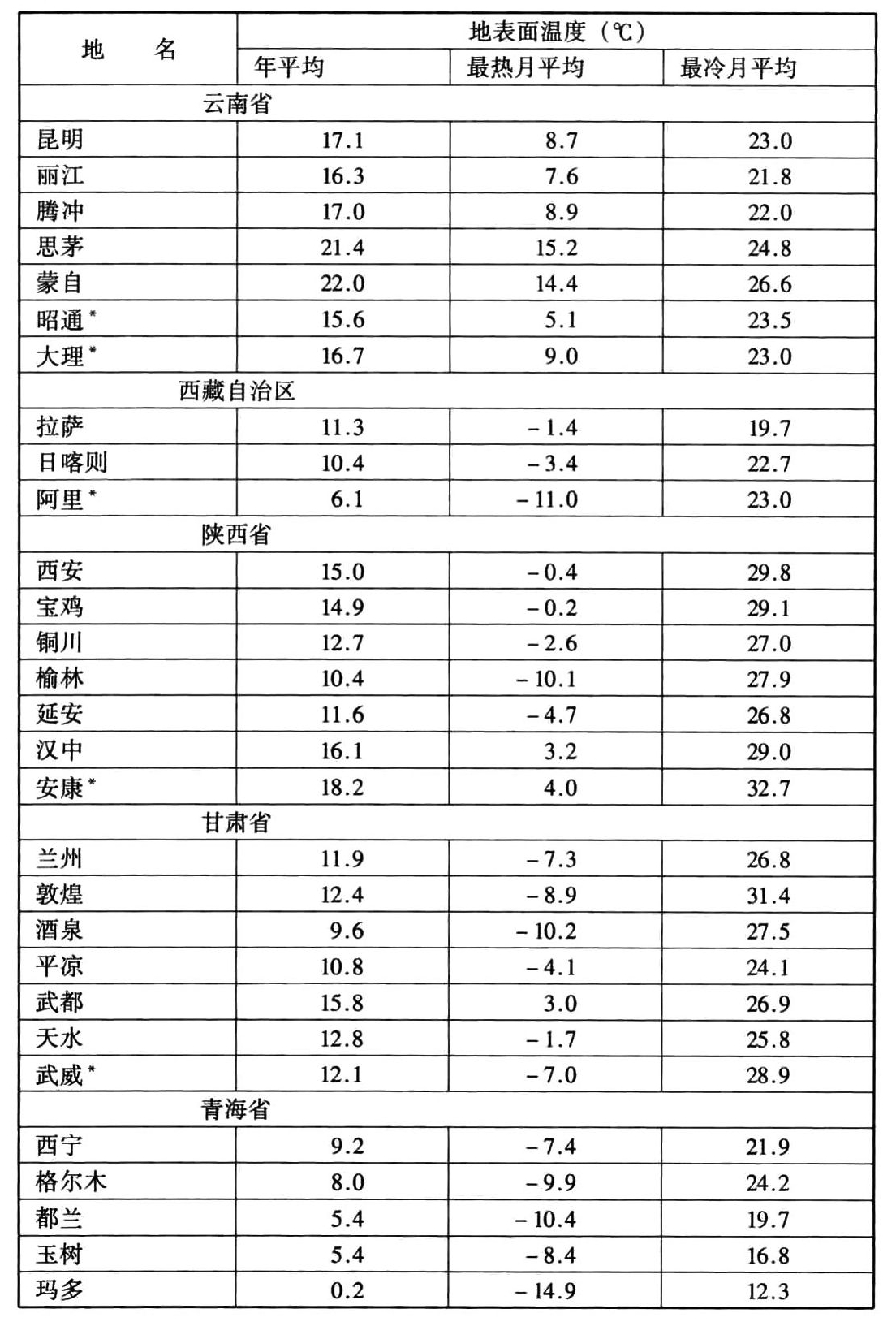

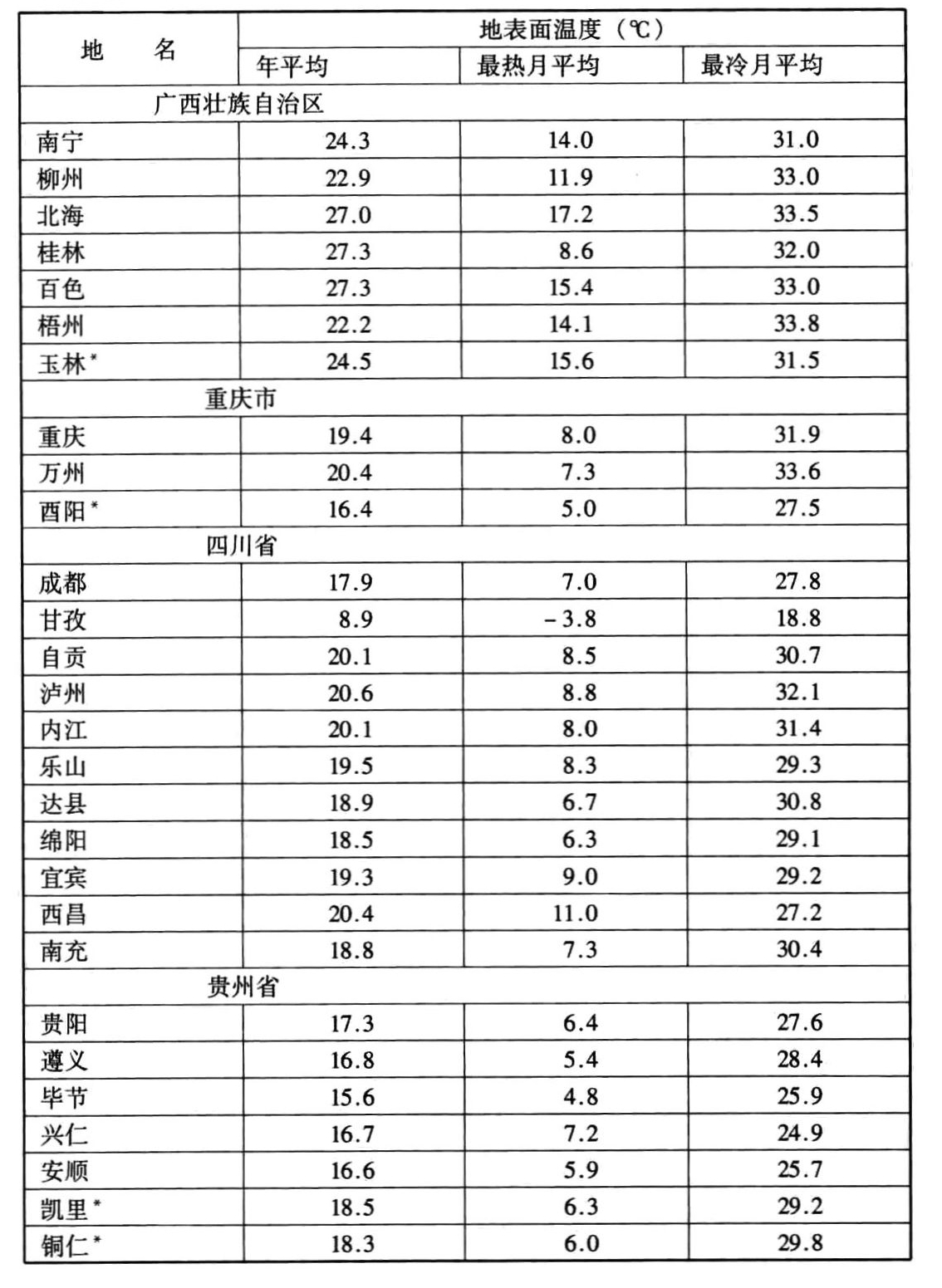

表G.0.1-3 θd值计算用表

续表G.0.1-3

续表G.0.1-3

续表G.0.1-3

续表G.0.1-3

续表G.0.1-3

续表G.0.1-3

注：带*者为新增城市，其室外计算参数统计年份为1992年至2001年。
