7.19 电源试验

7.19.1 分区控制阀电源试验

将分区控制阀接入可调电源，调整电源电压为额定工作电压×（1±15%）、50Hz，按7.15进行功能试验。

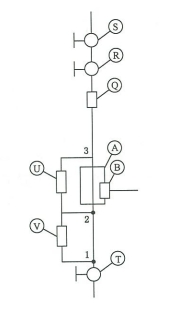

说明：

A、B ——分区控制阀；

S ——控制阀；

T ——控制阀；

R ——控制阀（快速开启型）；

U ——压差测量仪表；

V ——压差测量仪表；

Q ——精度为±2%的流量测量装置；

h3-2 ——分区控制阀两侧取压孔间的距离；

h2-1 ——直管段两取压孔间的距离；

1，2，3——取压点。

图2 试验布置图

7.19.2 低水位报警装置电源试验

将低水位报警装置接入可调电源，调整电源电压为额定工作电压×（1±15%），50Hz。按7.25.1进行报警功能试验。

7.19.3 控制盘电源试验

使被检控制盘处于正常监视状态，接入可调电源，备用电源充电至正常工作状态。

a）调整电源电压为187V〜242V，50Hz，使控制盘所有回路处于报警和驱动状态，检查工作状况；

b）断开主电源，备用电源处于正常监视状态24h后，使控制盘一回路处于报警和驱动状态，检查工作状况。
