2.2 符号

2.2.1 作用和作用效应设计值

F——集中荷载；

G——重力荷载；

H——水平力；

M——弯矩；

N——轴心力；

P——高强度螺栓的预拉力；

R——支座反力；

V——剪力。

2.2.2 计算指标

E——钢材的弹性模量；

Ec——混凝土的弹性模量；

f——钢材的抗拉、抗压和抗弯强度设计值；

fv——钢材的抗剪强度设计值；

fce——钢材的端面承压强度设计值；

fy——钢材的屈服强度；

fu——钢材的抗拉强度最小值；

fa b——锚栓的抗拉强度设计值；

fb t、fb v、fbc ——螺栓的抗拉、抗剪和承压强度设计值；

frt、frv、frc——铆钉的抗拉、抗剪和承压强度设计值；

fwt、fwv、fwc——对接焊缝的抗拉、抗剪和抗压强度设计值；

fwf——角焊缝的抗拉、抗剪和抗压强度设计值；

fc——混凝土的抗压强度设计值；

G——钢材的剪变模量；

Nat——一个锚栓的受拉承载力设计值；

Nbt 、Nbv、Nbc——一个螺栓的受拉、受剪和承压承载力设计值；

Nrt、Nrv 、Nrc——一个铆钉的受拉、受剪和承压承载力设计值；

Ncv——组合结构中一个抗剪连接件的受剪承载力设计值；

Sb——支撑结构的层侧移刚度，即施加于结构上的水平力与其产生的层间位移角的比值；

△u——楼层的层间位移；

[vQ]——仅考虑可变荷载标准值产生的挠度的容许值；

[vT]——同时考虑永久和可变荷载标准值产生的挠度的容许值；

σ——正应力；

σc——局部压应力；

σf——垂直于角焊缝长度方向，按焊缝有效截面计算的应力；

△σ——疲劳计算的应力幅或折算应力幅；

△σe——变幅疲劳的等效应力幅；

[△σ]——疲劳容许应力幅；

σcr、σc,cr、τcr——分别为板件的弯曲应力、局部压应力和剪应力的临界值；

r——剪应力；

τf——角焊缝的剪应力。

2.2.3 几何参数

A——毛截面面积；

An——净截面面积；

b——翼缘板的外伸宽度；

b0——箱形截面翼缘板在腹板之间的无支承宽度；混凝土板托顶部的宽度；

bs——加劲肋的外伸宽度；

be——板件的有效宽度；

d——直径；

de——有效直径；

do——孔径；

e——偏心距；

H——柱的高度；

H1、H2、H3——阶形柱上段、中段(或单阶柱下段)、下段的高度；

h——截面全高；

he——焊缝的计算厚度；

hf——角焊缝的焊脚尺寸；

hw——腹板的高度；

h0——腹板的计算高度；

I——毛截面惯性矩；

It——自由扭转常数；

Iw——毛截面扇性惯性矩；

In——净截面惯性矩；

i——截面回转半径；

l——长度或跨度；

l1——梁受压翼缘侧向支承间距离；螺栓(或铆钉)受力方向的连接长度；

lw——焊缝的计算长度；

lz——集中荷载在腹板计算高度边缘上的假定分布长度；

S——毛截面面积矩；

t——板的厚度；

ts——加劲肋的厚度；

tw——腹板的厚度；

W——毛截面模量；

Wn——净截面模量；

Wp——塑性毛截面模量；

Wnp——塑性净截面模量。

2.2.4 计算系数及其他

K1、K2——构件线刚度之比；

nf——高强度螺栓的传力摩擦面数目；

nv——螺栓或铆钉的剪切面数目；

αE——钢材与混凝土弹性模量之比；

αe——梁截面模量考虑腹板有效宽度的折减系数；

αf——疲劳计算的欠载效应等效系数；

αⅡi——考虑二阶效应框架第i层杆件的侧移弯矩增大系数；

βE——非塑性耗能区内力调整系数；

βf——正面角焊缝的强度设计值增大系数；

βm——压弯构件稳定的等效弯矩系数；

γ0——结构的重要性系数；

γx、γy——对主轴x、y的截面塑性发展系数；

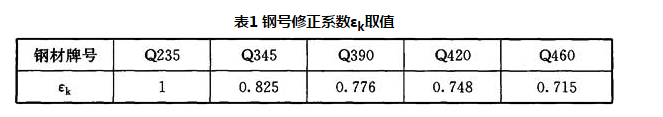

εk——钢号修正系数，其值为235与钢材牌号中屈服点数值的比值的平方根；

η——调整系数；

η1、η2——用于计算阶形柱计算长度的参数；

ηov——管节点的支管搭接率；

λ——长细比；

λn,b、λn,s、λn,c、λn——正则化宽厚比或正则化长细比；

μ——高强度螺栓摩擦面的抗滑移系数；柱的计算长度系数；

μ1、μ2、μ3——阶形柱上段、中段(或单阶柱下段)、下段的计算长度系数；

ρi——各板件有效截面系数；

φ——轴心受压构件的稳定系数；

φb——梁的整体稳定系数；

ψ——集中荷载的增大系数；

ψn、ψa、ψd——用于计算直接焊接钢管节点承载力的参数；

Ω——抗震性能系数。
