附录E 柱的计算长度系数

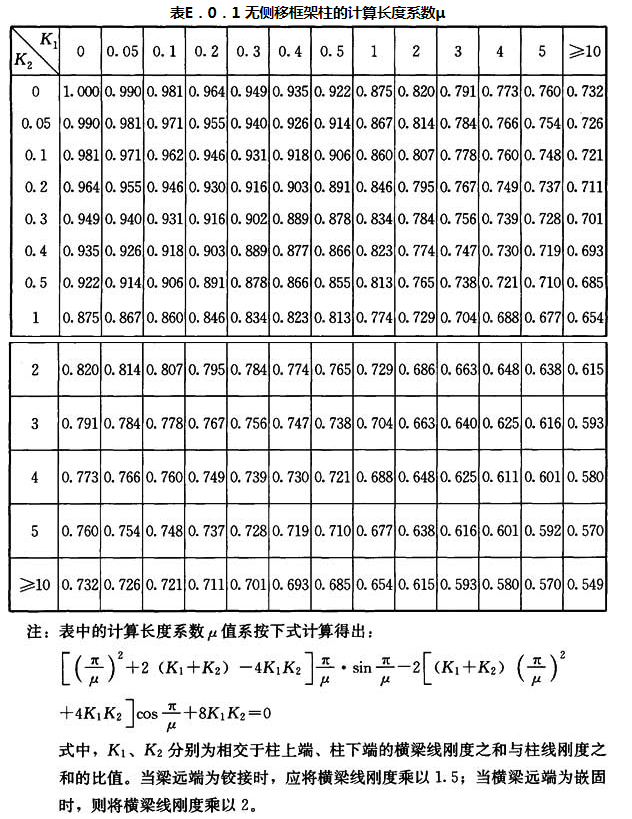

E.0.1 无侧移框架柱的计算长度系数μ应按表E.0.1取值，同时符合下列规定：

1 当横梁与柱铰接时，取横梁线刚度为零。

2 对低层框架柱，当柱与基础铰接时，应取K2＝0，当柱与基础刚接时，应取K2＝10，平板支座可取K2＝0.1。

3 当与柱刚接的横梁所受轴心压力Nb较大时，横梁线刚度折减系数αN应按下列公式计算：

横梁远端与柱刚接和横梁远端与柱铰接时：

横梁远端嵌固时：

式中： Ib——横梁截面惯性矩(mm4)；

l——横梁长度(mm)。

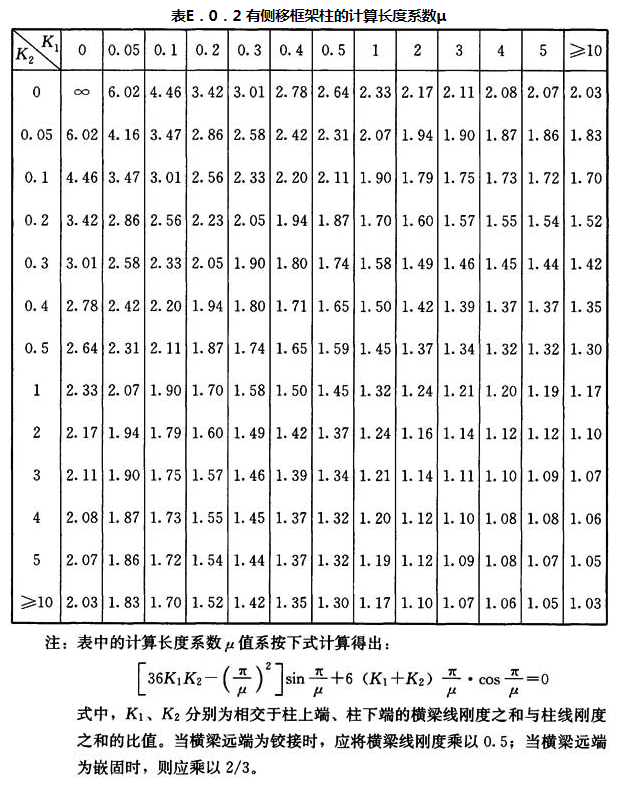

E.0.2 有侧移框架柱的计算长度系数μ应按表E.0.2取值，同时符合下列规定：

1 当横梁与柱铰接时，取横梁线刚度为零。

2 对低层框架柱，当柱与基础铰接时，应取K2＝0，当柱与基础刚接时，应取K2＝10，平板支座可取K2＝0.1。

3 当与柱刚接的横梁所受轴心压力Nb较大时，横梁线刚度折减系数αN应按下列公式计算：

横梁远端与柱刚接时：

横梁远端与柱铰接时：

横梁远端嵌固时：

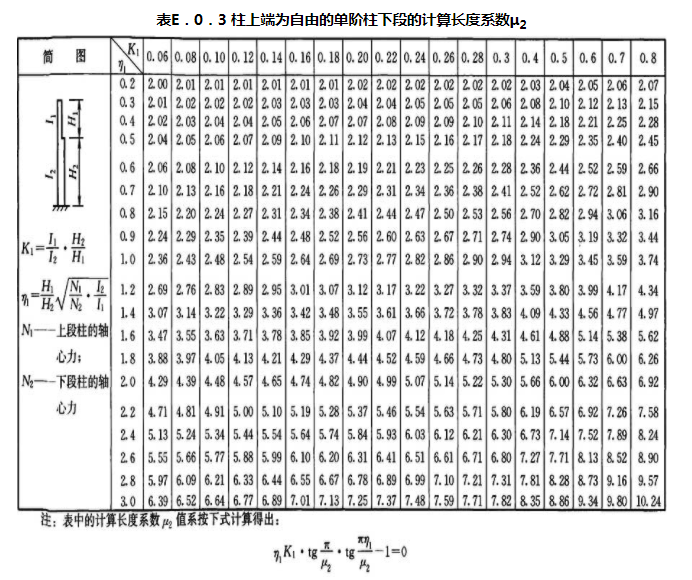

E.0.3 柱上端为自由的单阶柱下段的计算长度系数μ2应按表E.0.3取值。

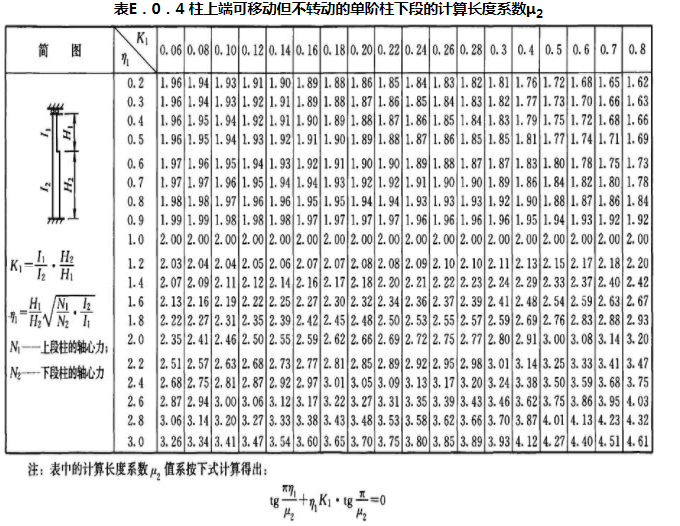

E.0.4 柱上端可移动但不转动的单阶柱下段的计算长度系数μ2应按表E.0.4取值。

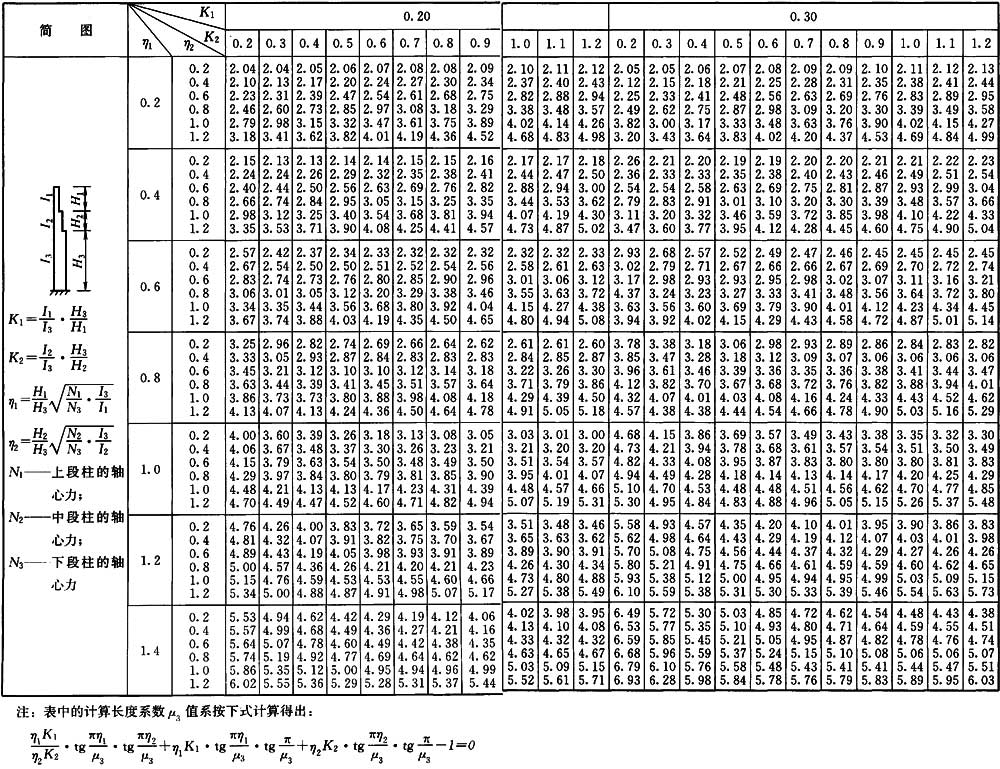

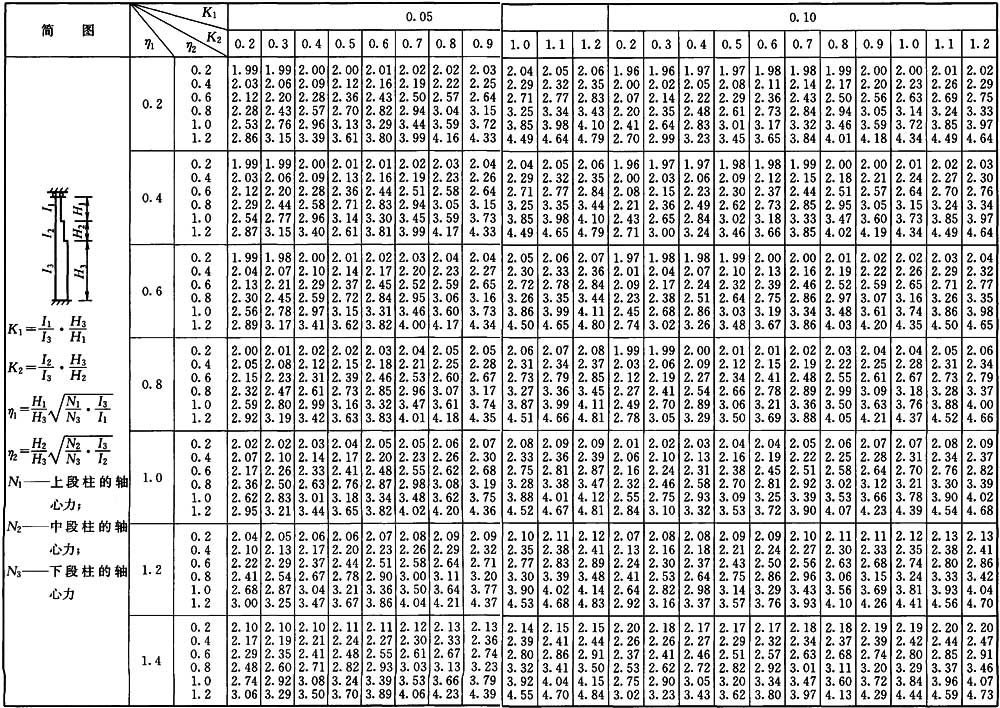

E.0.5 柱上端为自由的双阶柱下段的计算长度系数μ3应按下列公式计算，也可按表E.0.5取值。

表E . 0 . 5 柱上端为自由的双阶柱下段的计算长度系数μ3

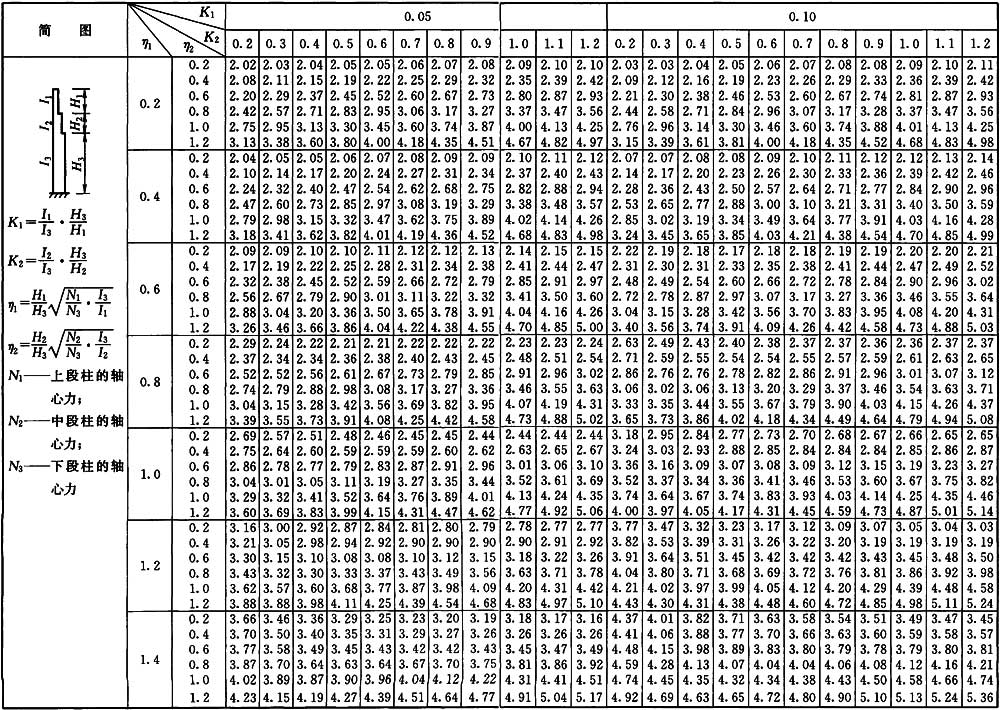

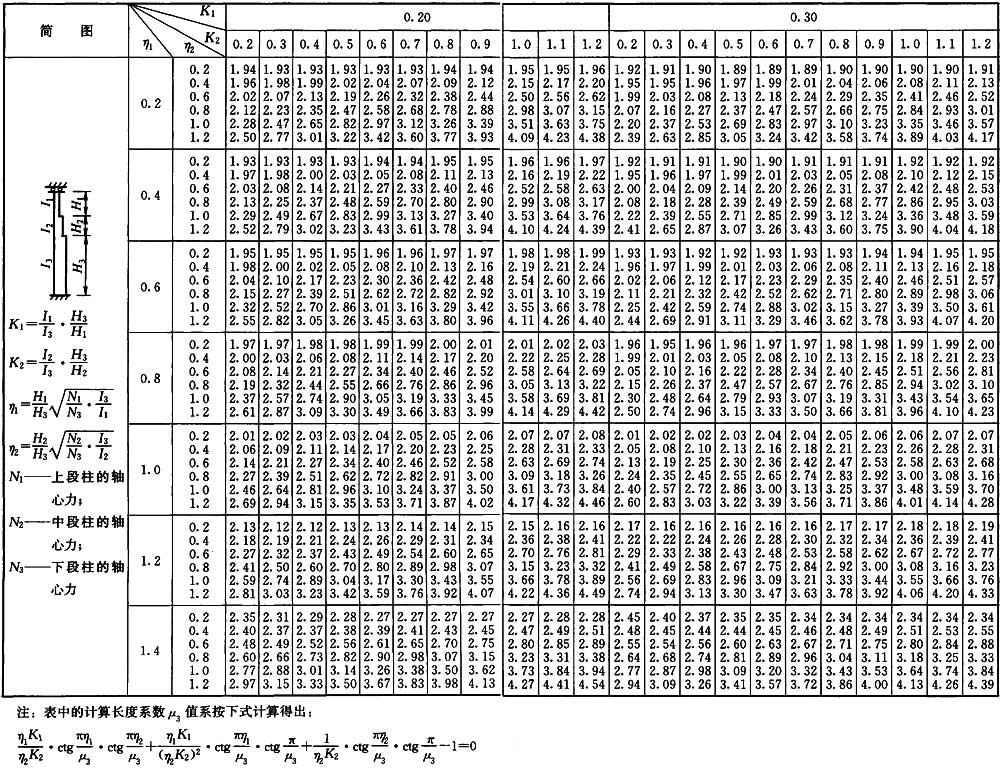

E.0.6 柱顶可移动但不转动的双阶柱下段的计算长度系数μ3应按表E.0.6取值。

表E . 0 . 6 柱顶可移动但不转动的双阶柱下段的计算长度系数μ3
