F.1 仅设置竖向加劲的钢板剪力墙

F.1.1 仅设置竖向加劲的钢板剪力墙，其弹性剪切屈曲临界应力τcr计算应符合下列规定：

1 参数 ηy、ητth应按下列公式计算：

式中：E——加劲肋的弹性模量(N/mm2)；

Isy——竖向加劲肋的惯性矩(mm4)，可考虑加劲肋与钢板剪力墙有效宽度组合截面，单侧钢板剪力墙的有效宽度取15倍的钢板厚度；

D——单位宽度的弯曲刚度(N·mm)，根据本标准式(9.2.4-3)计算；

a1——剪力墙板区格宽度(mm)；

Hn——钢板剪力墙的净高度(mm)；

It,sy——竖向加劲肋自由扭转常数(mm4)。

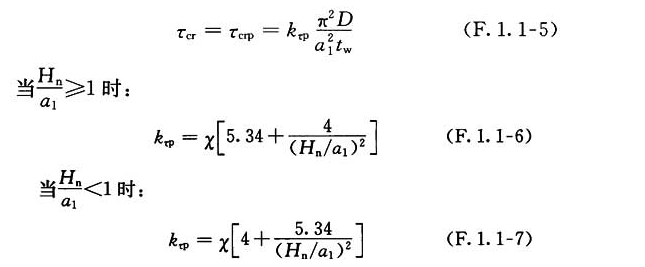

2 当ηy≥ητth时，弹性剪切屈曲临界应力τcr应按下列公式计算：

式中： tw——剪力墙板的厚度(mm)；

X——采用闭口加劲肋时取1.23，开口加劲肋时取1.0。

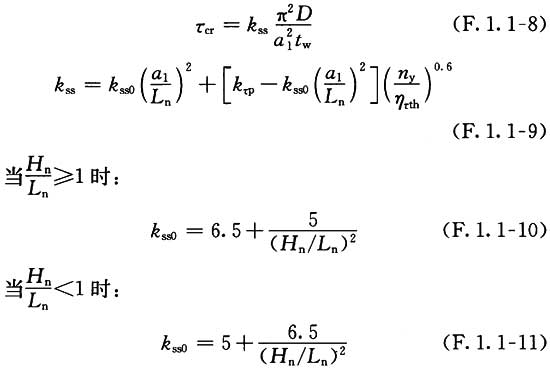

3 当ηy＜ητth时，弹性剪切屈曲临界应力τcr应按下列公式计算：

式中：Ln——钢板剪力墙的净宽度(mm)。

F.1.2 仅设置竖向加劲肋的钢板剪力墙，其竖向受压弹性屈曲临界应力σcr的计算应符合下列规定：

1 参数ησth应按下列公式计算：

式中：kpan——小区格竖向受压屈曲系数，可以取kpan＝4X，X是嵌固系数，闭口加劲肋时取1.23，开口加劲肋时取1；

nv——竖向加劲肋的道数。

2 竖向受压弹性屈曲临界应力σcr应按下列公式计算：

式中：kσ0——参数，按本标准式(F.1.2-2)计算。

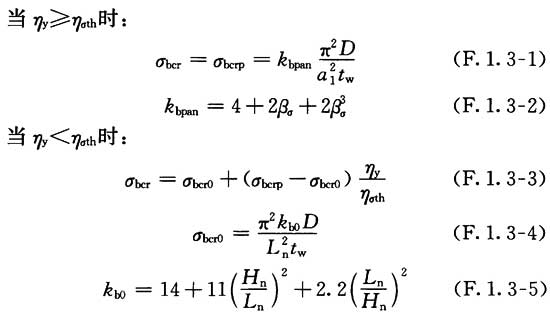

F.1.3 仅设置竖向加劲肋的钢板剪力墙，其竖向抗弯弹性屈曲临界应力σbcr应按下列公式计算：

式中：kbpan——小区格竖向不均匀受压屈曲系数；

βσ——区格两边的应力差除以较大的压应力。
