附录C 梁的整体稳定系数

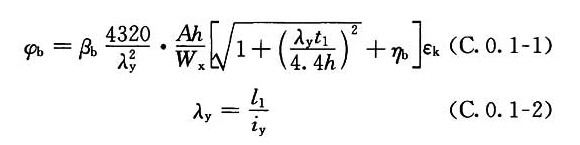

C.0.1 等截面焊接工字形和轧制H型钢(图C.0.1)简支梁的整体稳定系数φb应按下列公式计算：

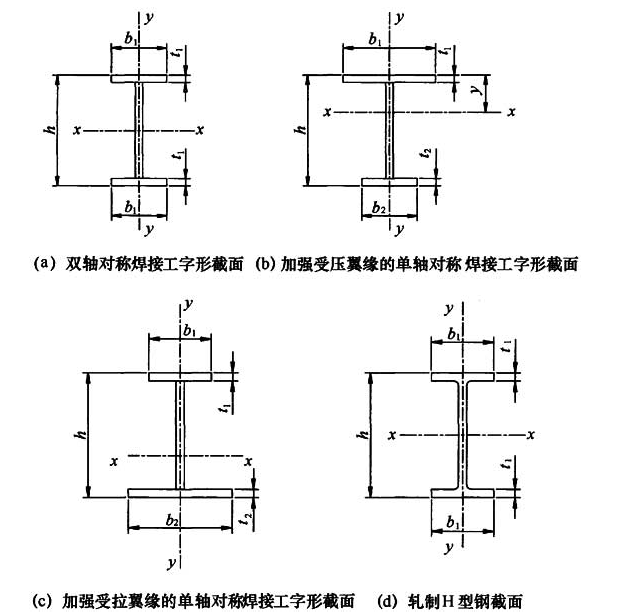

图C.0.1 焊接工字形和轧制H型钢

截面不对称影响系数应按下列公式计算：

对双轴对称截面[图C.0.1（a）、图C.0.1（d）]：

对单轴对称工字形截面[图C.0.1（b）、图C.0.1（c）]：

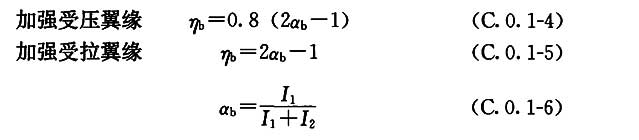

当按公式（C.0.1-1）算得的a值大于0.6时，应用下式计算的i代替a值：

式中：βb——梁整体稳定的等效弯矩系数，应按表C.0.1采用；

λy——梁在侧向支承点间对截面弱轴y-y的长细比；

A——梁的毛截面面积(mm2)；

h、t1——梁截面的全高和受压翼缘厚度，等截面铆接(或高强度螺栓连接)简支梁，其受压翼缘厚度t1包括翼缘角钢厚度在内(mm)；

l1——梁受压翼缘侧向支承点之间的距离(mm)；

iy——梁毛截面对y轴的回转半径(mm)；

I1、I2——分别为受压翼缘和受拉翼缘对y轴的惯性矩(mm3)。

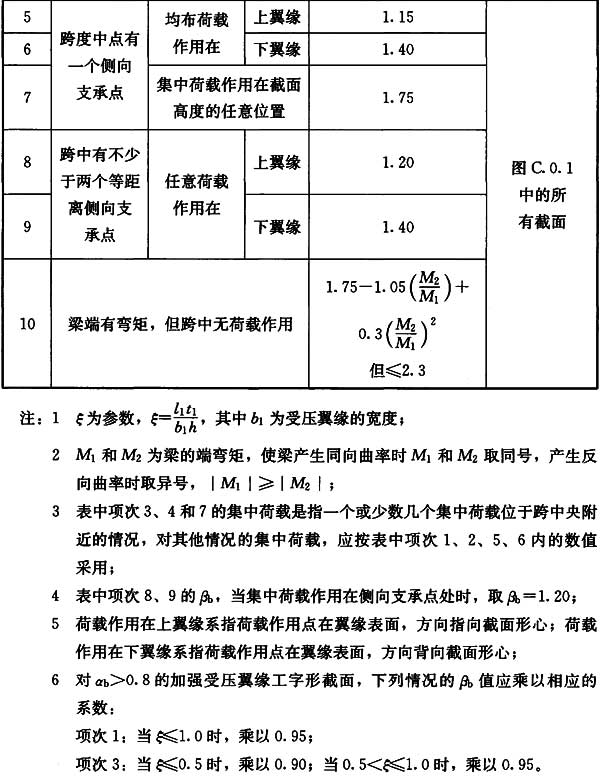

表C.0.1 H型钢和等截面工字形简支梁的系数βb

C.0.2 轧制普通工字形简支梁的整体稳定系数φb应按表C.0.2采用，当所得的φb值大于0.6时，应取本标准式(C.0.1-7)算得的代替值。

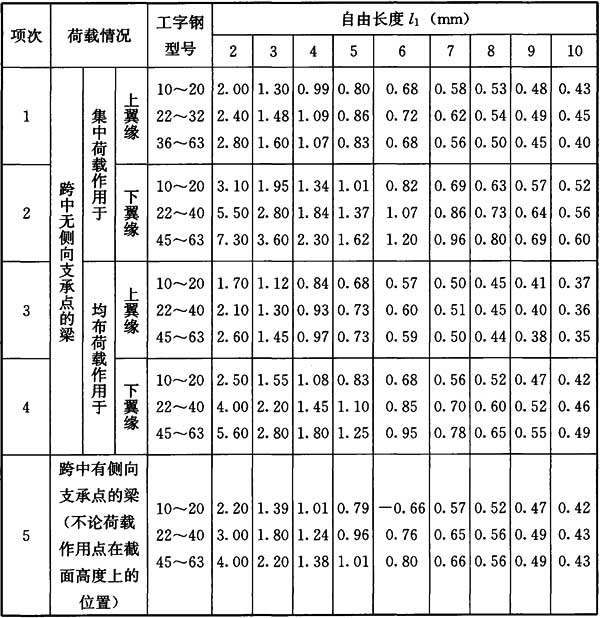

表C.0.2 轧制普通工字钢简支梁的φb

注：1 同表C.0.1的注3、注5；

2 表中的φb适用于Q235钢。对其他钢号，表中数值应乘以ε2k。

C.0.3 轧制槽钢简支梁的整体稳定系数，不论荷载的形式和荷载作用点在截面高度上的位置，均可按下式计算：

式中：h、b、t——槽钢截面的高度、翼缘宽度和平均厚度。

当按公式(C.0.3)算得的φb值大于0.6时，应按本标准式(C.0.1-7)算得相应的φ′b代替φb值。

C.0.4 双轴对称工字形等截面悬臂梁的整体稳定系数，可按本标准式(C.0.1-1)计算，但式中系数βb应按表C.0.4查得，当按本标准式(C.0.1-2)计算长细比λy时，l 1为悬臂梁的悬伸长度。当求得的φb值大于0.6时，应按本标准式(C.0.1-7)算得的φ′b代替φb值。

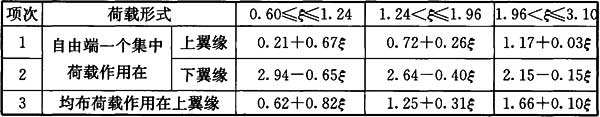

表C.0.4 双轴对称工字形等截面悬臂梁的系数βb

注：1 本表是按支承端为固定的情况确定的，当用于由邻跨延伸出来的伸臂梁时，应在构造上采取措施加强支承处的抗扭能力；

2 表中ξ见表C.0.1注1。

C.0.5 均匀弯曲的受弯构件，当λy≤120εk时，其整体稳定系数φb可按下列近似公式计算：

1 工字形截面：

双轴对称

单轴对称

2 弯矩作用在对称轴平面，绕x轴的T形截面：

1）弯矩使翼缘受压时：

双角钢T形截面

剖分T型钢和两板组合T形截面

2）弯矩使翼缘受拉且腹板宽厚比不大于18εk时

当按公式（C.0.5-1）和公式（C.0.5-2）算得的φb值大于1.0时，取a=1.0。
