C.1 架空敷设管道保温计算

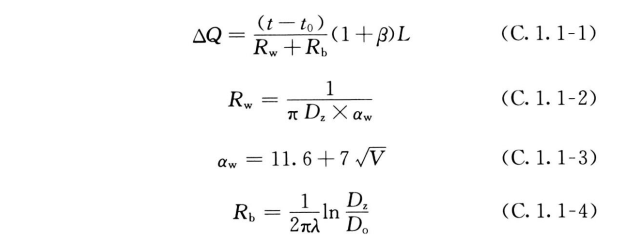

C.1.1 管道散热损失应按下列公式计算：

式中：

△Q——管道散热损失（W）；

t——供热介质温度（℃）；

t0——管道周围空气温度（℃）；

β——散热损失附加系数，应按本标准第11.2.12条的规定取值；

L——管道长度（m）；

Rw——保温层外表面到空气的热阻[（m·K）/W]；

Rb——保温层热阻[（m·K）/W]；

Dz——保温层外径（m）；

αw——保温外表面对空气的放热系数[W/（㎡·K）]；

V——保温外表面空气流动速度（m/s），室外可取计算季室外平均风速，室内可取0；

λ——保温材料的导热系数[W/（m·K）]；

Do——管外径（m）。

C.1.2 管道保温层外表面温度应按下式计算：

式中：

tbw——管道保温层外表面温度（℃）；

t——供热介质温度（℃）；

t0——管道周围空气温度（℃）；

Rb——保温层热阻[（m·K）W]；

Rw——保温层外表面到空气的热阻[（m·K）/W]。

C.1.3 供热介质温降应按下式计算：

式中：

△t——供热介质温降（℃）；

△Q——管道散热损失（W）；

v——供热介质流速（m/s）；

Ad——管道流通横截面积（㎡）；

ρ——供热介质密度（kg/m³）；

Cp——供热介质比热容[J/（kg·℃）]。
