C.3 直埋敷设管道保温计算

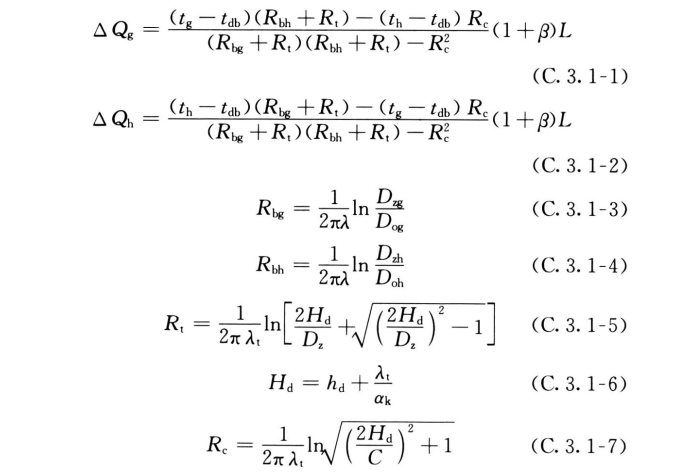

C.3.1 管道散热损失应按下列公式计算：

式中：

△Qg、△Qh——供水、回水管道散热损失（W）；

tg、th——供水、回水管道的供热介质温度（℃）；

tdb——管道中心埋深处的土壤（或地表）自然温度（℃）；

β——散热损失附加系数，应按本标准第11.2.12条的规定取值；

L——管道长度（m）；

Rbg、Rbh——供水、回水管道保温层热阻[（m·K）/W]；

Rt——土壤热阻[（m·K）/W]；

Rc——供水、回水管道相互影响的附加热阻[（m·K）/W]；

λ——保温材料的导热系数[（m·K）/W]；

Dzg、Dzh——供水、回水管道保温层外径（m）；

Dog、Doh——供水、回水管道外径（m）；

λt——土壤导热系数【W/（m·K）】，可取（1.2～2.5）W/（m·K）；

Hd——管道折算埋深（m）；

hd——管道中心埋深（m）；

αk——地表放热系数[W/（m·K）]，可取（12~15）W/（㎡·K）；

C——供水、回水管道中心线的间距（m）。

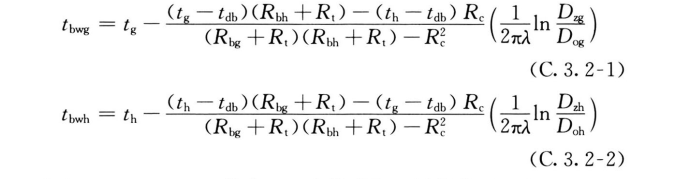

C.3.2 管道保温层外表面温度应按下列公式计算：

式中：

tbwg、tbwh——供水、回水管道保温层外表面温度（W）；

tg、th——供水、回水管道的供热介质温度（℃）；

tdb——管道中心埋深处的土壤（或地表）自然温度（℃）；

Rbg、Rbh——供水、回水管道保温层热阻[（m·℃）/W]；

Rt——土壤热阻[（m·K）/W]；

Rc——供水、回水管道相互影响的附加热阻[（m·K）/W]；

Dzg、Dzh——供水、回水管道保温层外径（m）；

Dog、Doh——供水、回水管道外径（m）；

λ——保温材料的导热系数[W/（㎡·K）]。

C.3.3 供热介质温降应按本标准公式（C.1.3）计算。
