附录A 变压器K系数和降容系数D的计算方法

A.0.1 变压器K系数应按下列公式计算：

1 变压器谐波系数K可按下列公式计算：

式中：K——变压器谐波系数；

I1——基波电流分量；

In——n次谐波电流分量；

n——谐波次数。

或：

式中：THDi——总电流畸变率。

2 办公建筑变压器低压侧电流畸变率和K系数的关系可按下式计算：

经验公式的置信区间为3.5％＜THDi＜36.7％，也可按图A.0.1-1估算。

3 医院医技楼变压器低压侧电流畸变率和K系数的关系可按下式计算：

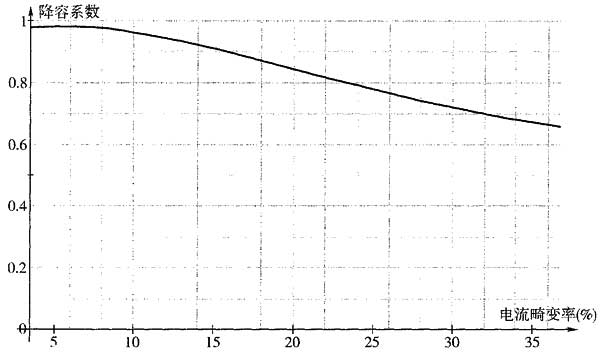

图A.0.1-1 办公建筑变压器低压侧电流畸变率和K系数的关系曲线

经验公式的置信区间为2.6％＜THDi＜22％，也可按图A.0.1-2估算。

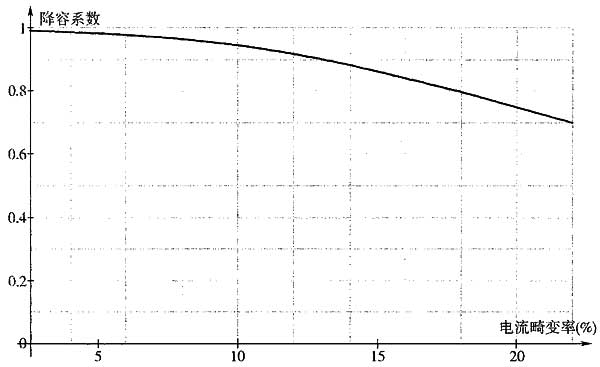

图A.0.1-2 医院医技楼变压器低压侧电流畸变率和K系数的关系曲线

A.0.2 变压器的降容系数D可按下式计算：

式中：D——变压器降容系数；

K——变压器谐波系数。

注：1 若配电系统中采取了谐波治理措施，则K值应根据治理后的谐波水平确定。

2 计算变压器降容系数D时，应考虑变压器的实际负载情况。当变压器的实际负载率较低时，其富余容量可用于承受谐波电流所致的额外温升，此时可适当调高D值，减小降容幅度。

A.0.3 当没有配电系统谐波电流相关数据时，对于无限大电力系统，可根据非线性负荷所占变压器的负荷比例，按图A.0.3中查取降容系数D的近似值。

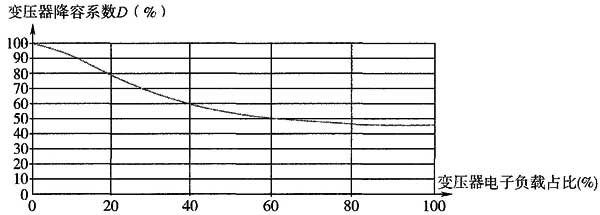

图A.0.3 谐波源负载占变压器的负荷比例与变压器降容系数D的关系曲线
