7.11 I型灭火性能
7.11.1 温度处理
将超细干粉灭火剂在（-20±2）℃的条件下放置24h，然后立即移入（50±2）℃条件下放置24h，取出室温下放置至少2h。
7.11.2 B类火
7.11.2.1 试验条件
7.11.2.1.1 灭火试验房间
灭火试验房间的要求如下：
a）试验房间的体积不应小于100m³，其长、宽均不小于4m，高度H为（3.7±0.2）m；
b）每次试验前试验房间内各测温点的温度应为15℃～35℃，灭火过程应用红外摄像机进行观察。
7.11.2.1.2 试验仪器和材料
试验所用仪器和材料应符合下列要求。

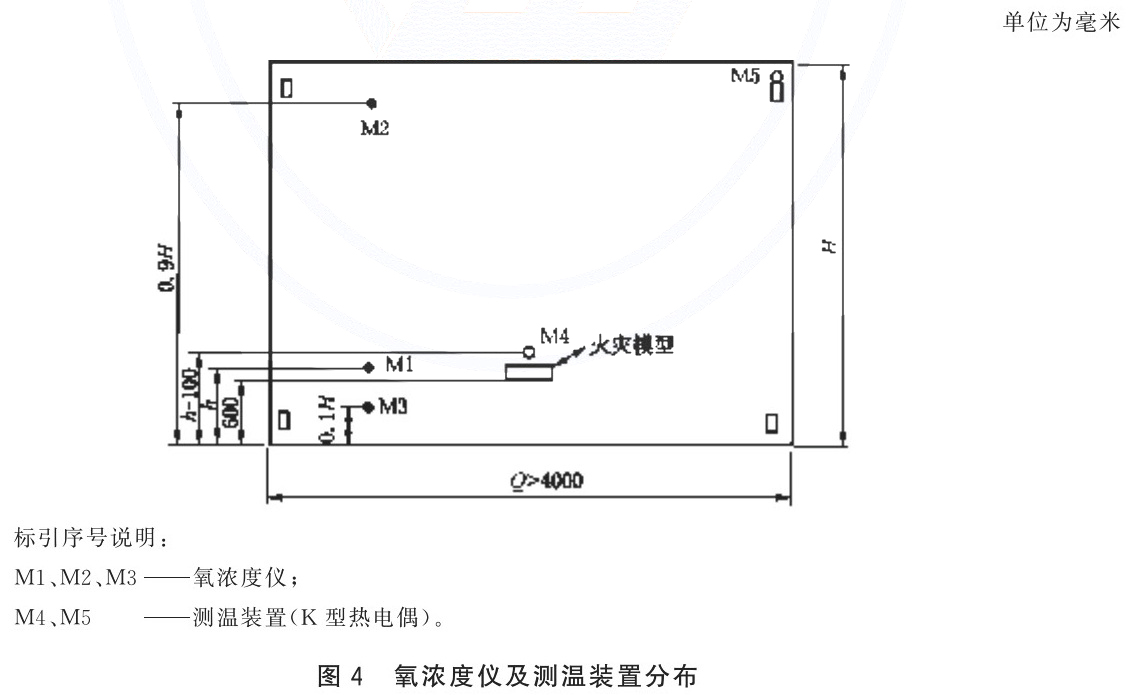

a）氧浓度仪：精度±0.1％。该分析仪应能连续监控和记录整个试验过程中封闭空间内的氧浓度。M1距离地面的高度与火灾模型的高度相等，水平距离火灾模型600mm到1000mm。M2位于M1上方，垂直于M1，高度为0.9H。M3位于M1下方，垂直于M1，高度为0.1H。氧浓度仪及测温装置分布见图4。
b）测温装置：K型热电偶，直径为1mm。M4位于火灾模型上方中心100mm处，M5位于4个燃料罐上方50mm处（见图4），热电偶接温度显示仪。
c）压力变送器：精度0.5级，应能连续监控和显示喷头的出口压力。
d）燃料盘（火灾模型）：面积为（0.25±0.02）㎡的正方形钢质盘，壁高120mm，壁厚6mm，盘内先加水，然后加入12.5L燃料，燃料面距盘口上沿50mm。燃料盘底部距地面600mm，可放置于房间内不被灭火剂直接喷射到的任何地方。
e）燃料罐：四个钢质的圆形试验罐，直径为（80±5）mm，高度不小于100mm，壁厚不小于2mm，燃料罐内放入50mm燃料，燃料面距罐口上沿至少50mm。4个燃料罐放置在房间四角、距墙50mm交点处，其中两个罐罐口距地面不大于300mm，另两个罐罐口距房顶不大于300mm，两两对角对称放置。
f）燃料：橡胶工业用溶剂油（符合SH 0004合格品的要求）。
g）电子天平：精度2g。
h）秒表：分度值0.1s。
7.11.2.1.3 灭火装置
灭火装置应符合下列要求。
a）动力源：由40L普通氮气钢瓶、减压器、调压阀组成，氮气符合GB/T3864的规定。
b）灭火剂贮罐：容积60L，贮罐内高620mm，贮罐内径为350mm，材料和强度等符合GB/T 150的规定。
c）管路：由DN40的无缝钢管构成。
d）喷头：喷口直径为10mm。
7.11.2.1.4 灭火装置的安装
灭火剂贮罐和氮气钢瓶置于试验房间墙壁外侧，喷头置于使用房间内顶部中心、距顶部300mm处，向下喷射。灭火剂贮罐和喷头之间由管路连接。
7.11.2.2 试验步骤
试验应按照以下步骤进行。
a）根据生产单位提供的灭火剂用量称取按7.11.1要求经过温度处理后的超细干粉灭火剂，装入灭火贮罐。
b）将燃料盘、燃料罐按规定加好燃料，首先点燃4个燃料罐，然后点燃燃料盘，预燃30s。
c）关闭试验室门（此时房间内氧浓度低于正常大气中氧浓度的值不应超过0.5％），开始启动灭火装置。喷射过程应调节钢瓶调压阀使喷头出口压力保持在（0.50±0.05）MPa。灭火剂释放结束后关闭氮气瓶。
d） 通过温度显示仪分别读取超细干粉灭火剂喷射前预燃30s和喷射结束后30s时测温点M4的温度。
7.11.2.3 试验结果
测温点M4的温度下降率tIB按公式（4）计算。
式中：
t1——喷射前M4点的温度，单位为摄氏度（℃）；
t2——喷射后M4点的温度，单位为摄氏度（℃）。
灭火剂释放结束30s内火焰全部熄灭且燃料盘、燃料罐内有剩余燃料；M4测温点温度下降率tIB大于等于60％为灭B类火试验成功。
7.11.3 A类火
7.11.3.1 木垛火
7.11.3.1.1 试验条件
7.11.3.1.1.1 灭火试验房间
灭火试验房间要求同7.11.2.1.1。
7.11.3.1.1.2 试验仪器和材料
试验所用仪器和材料应符合下列要求。
a）氧浓度仪：同7.11.2.1.2 a）。
b）测温装置：同7.11.2.1.2 b）。
c）压力变送器：同7.11.2.1.2 c）。
d）木垛（火灾模型）；木垛由整齐堆放在金属支架上的木条构成。金属支架高（600±10）mm，应能使木垛底部暴露于空气中。木材为云杉木、冷杉木或密度相当的松木，木条含水率为9％～13％。木条横截面为正方形，边长（40±1）mm，木条长（450±25）mm。木条分层堆放，上下层木条成直角，每层六根，间隔均匀，共四层。
e）引燃盘：面积为（0.25±0.02）㎡的正方形钢质盘，壁高120mm，壁厚6mm。
f）燃料：同7.11.2.1.2 f）。
g）电子天平：同7.11.2.1.2 g）。
h）秒表：同7.11.2.1.2 h）。
7.11.3.1.1.3 灭火装置
灭火装置要求同7.11.2.1.3。
7.11.3.1.1.4 灭火装置的安装
灭火装置的安装同7.11.2.1.4。
7.11.3.1.2 试验步骤
试验应按照以下步骤进行。
a）根据生产单位提供的灭火剂用量称取按7.11.1要求经过温度处理后的超细干粉灭火剂，装入灭火贮罐。
b）在引燃盘内放入12.5L水，然后加入1.5L燃料，将木垛放在引燃盘上部中心处，其底部距引燃盘上沿300mm，通过点燃燃料引燃木垛。
c）在房间外引燃木垛，使木垛自由燃烧6min，在6min预燃时间结束前15s之内将木垛移入试验房间，木垛位于金属支架上距地面600mm，可放置于房间内不被灭火剂直接喷射到的任何地方。
d）预燃达到6min时关闭房间门（此时房间内氧浓度低于正常大气中氧浓度的值不应超过0.5％），开始启动灭火装置。喷射过程应调节钢瓶调压阀使喷头出口压力保持在（0.50±0.05)MPa。
e）通过温度显示仪分别读取超细干粉灭火剂喷射前预燃6min和喷射结束后60s时测温点M4的温度。
f）灭火剂释放结束后关闭氮气瓶，房间保持密封10min，然后移出木垛。
7.11.3.1.3 试验结果
按公式（4）计算出测温点M4的温度下降率tIA1。
灭火剂释放结束后60s内扑灭明火；在房间内保持密封10min后，移出木垛继续观察3min，木垛不复燃；M4测温点温度下降率tIA1大于等于70％则为灭木垛火试验成功。
7.11.3.2 聚丙烯火
7.11.3.2.1 试验条件
7.11.3.2.1.1 灭火试验房间
灭火试验房间要求同7.11.2.1.1。
7.11.3.2.1.2 试验仪器和材料
试验所用仪器和材料应符合下列要求。
a） 氧浓度仪：同7.11.2.1.2 a）。
b）测温装置：同7.11.2.1.2 b）。
c）压力变送器：同7.11.2.1.2 c）。

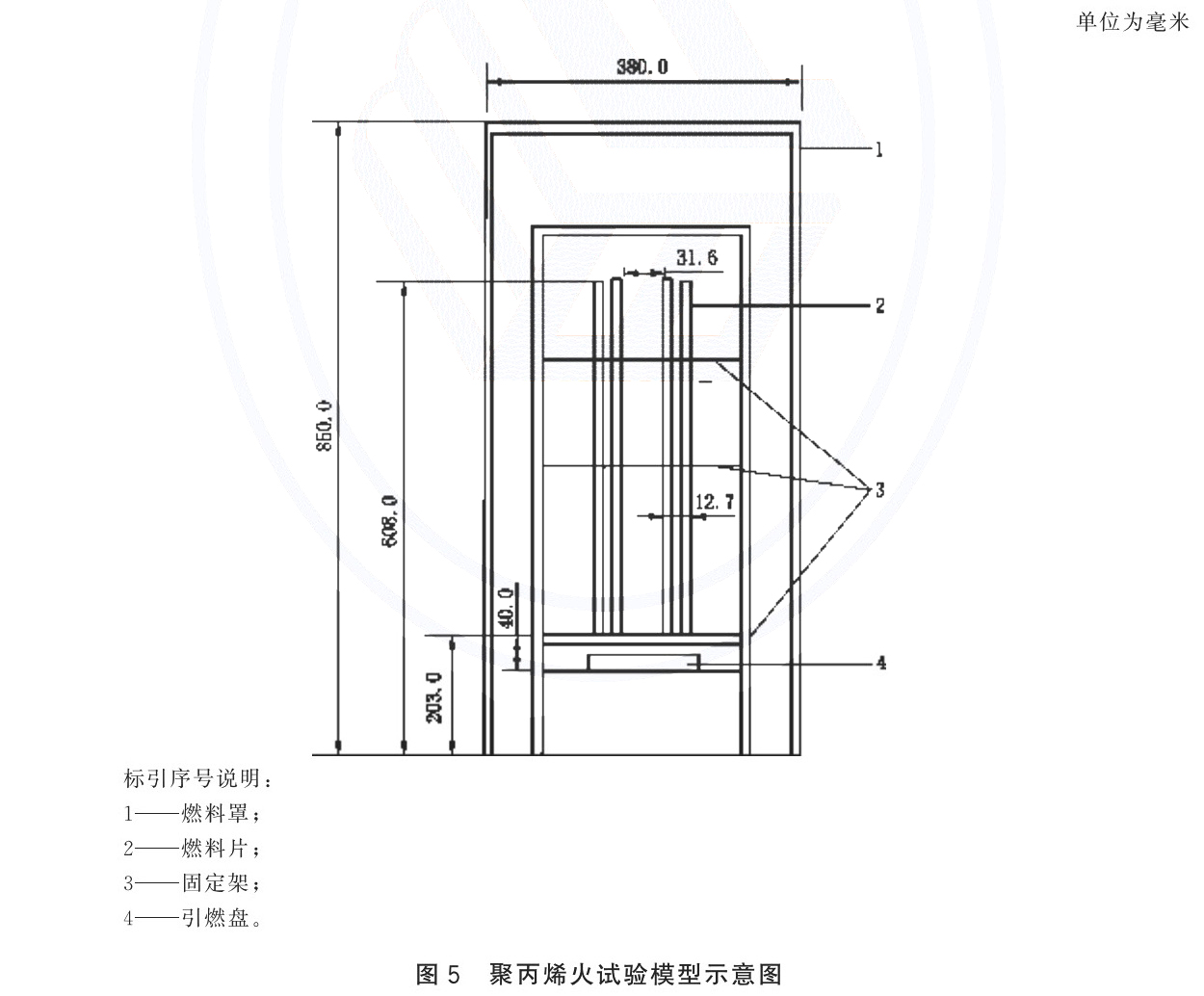

d）聚丙烯燃料片（火灾模型）：火灾模型由4片竖直固定在固定架上的聚丙烯燃料片（白色，密度为905kg/m³）。每片长（405±5）mm、宽（200±5）mm、厚（9.0±0.5）mm，各片间的距离见图5。燃料片底部距地面203mm。燃料片应被固定架机械固定，使其在试验期间不应弯曲，具体位置见图5。
e）引燃盘：长112mm、宽51mm、高21mm，位于聚丙烯燃料片的正下方，引燃盘51mm边平行于聚丙烯燃料片200mm边，引燃盘位于房间地面中央，具体位置见图5。
f）燃料罩：高850mm、长610mm、宽380mm，其中边长为850mm×610mm的两侧面和边长为610mm×380mm的顶面由厚度为2mm的钢板制成，其他各面为开放式；燃料罩罩在燃料片及引燃盘外部，其610mm边平行于燃料片200mm边，具体见图5。
g）燃料：同7.11.2.1.2 f）。
h）电子天平：同7.11.2.1.2 g）。
i）秒表：同7.11.2.1.2 h）。
7.11.3.2.1.3 灭火装置
灭火装置要求同7.11.2.1.3。
7.11.3.2.1.4 灭火装置的安装
灭火装置安装同7.11.2.1.4。
7.11.3.2.2 试验步骤
试验应按照以下步骤进行。
a）根据生产单位提供的灭火剂用量称取按7.11.1要求经过温度处理后的超细干粉灭火剂，装入灭火贮罐。
b）在引燃盘内加入40mL水，然后加入6mL燃料。点燃燃料引燃聚丙烯燃料片，预燃210s。
c）预燃达到210s时关闭房间门（此时房间内氧浓度低于正常大气中氧浓度的值不应超过0.5％），开始启动灭火装置。喷射过程应调节钢瓶的调压阀使喷头出口压力保持在（0.50±0.05)MPa。
d）通过温度显示仪分别读取超细干粉灭火剂喷射前210s和喷射结束后180s时测温点M4的温度。
e）灭火剂释放结束后关闭氮气瓶，房间保持密封10min，然后开门观察。
7.11.3.2.3 试验结果
按公式（4）计算出测温点M4的温度下降率tIA2。
灭火剂释放结束后180s内火焰全部熄灭，开门后聚丙烯燃料片不复燃；M4测温点温度下降率tIA2大于等于70％则为灭聚丙烯火试验成功。
