4 分类与代号、公称尺寸、型号

4.1 分类与代号

4.1.1 按用途分类

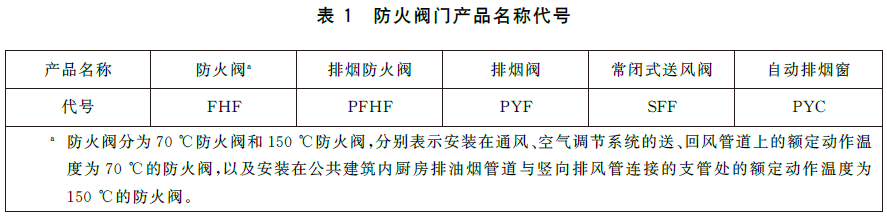

防火阀门按用途分为防火阀、排烟防火阀、排烟阀、常闭式送风阀、自动排烟窗五类产品，产品名称及其代号应符合表1的规定。

4.1.2 按启闭控制方式分类

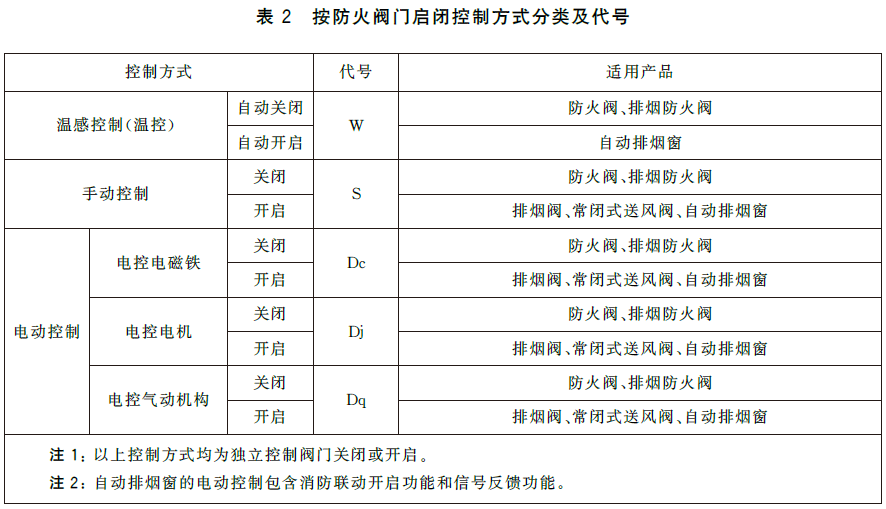

防火阀门按启闭控制方式分类及代号应符合表2的规定。

4.1.3 按耐火等级分类

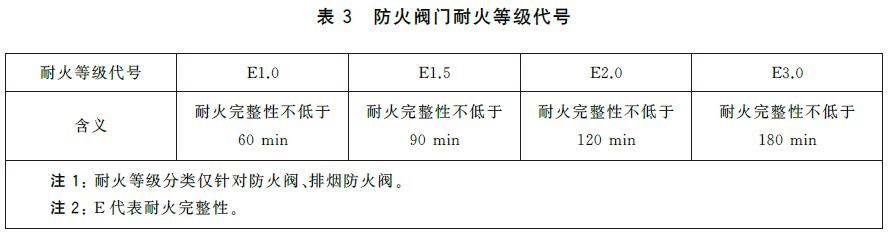

防火阀门按耐火等级分类及代号应符合表3的规定。

4.2 公称尺寸

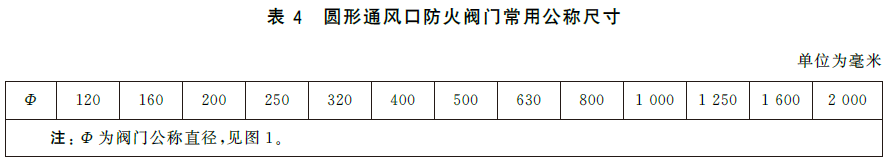

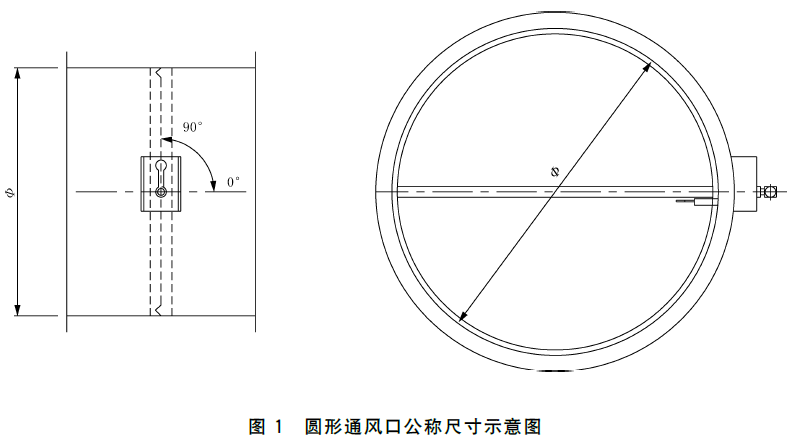

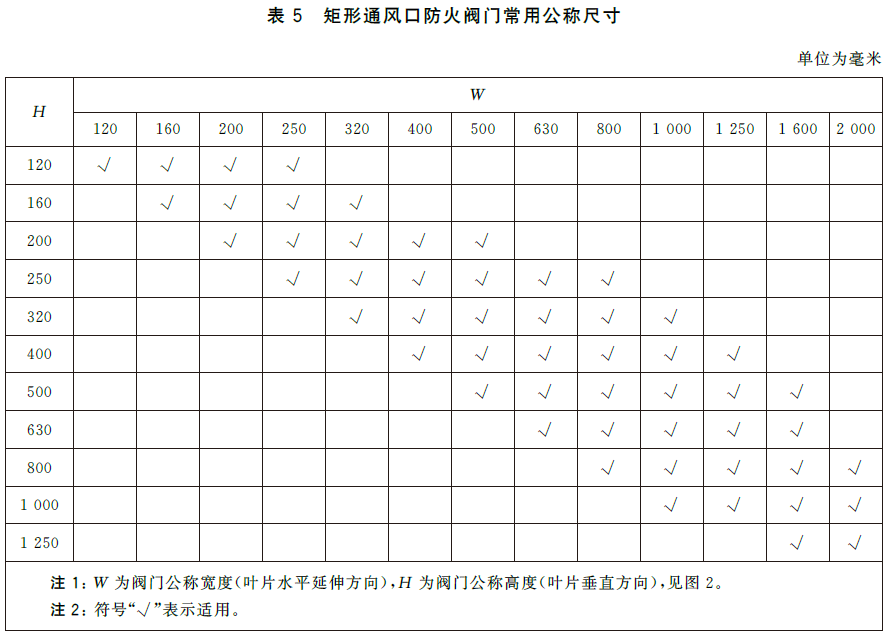

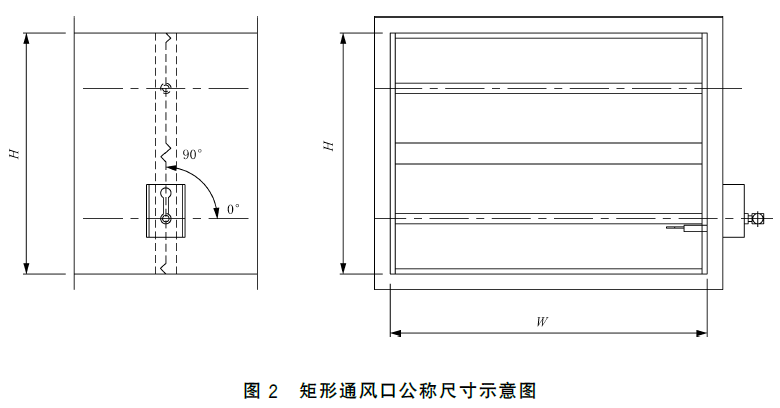

圆形通风口防火阀门常用公称尺寸应符合表4的规定，矩形通风口防火阀门常用公称尺寸应符合表5的规定。

4.3 型号

4.3.1 防火阀和排烟防火阀的型号

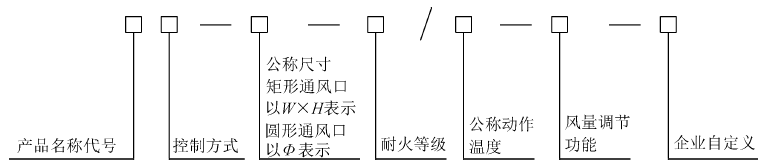

应标记为：

注1：公称尺寸以与连接管道相协调的通风口尺寸为主体体现。

注2：具有风量调节功能用“F”表示，不具备该功能则省略。

示例1：FHF WSDj-630×500-E1.5/70℃-F，表示具有温感自动关闭、手动关闭、电控电机关闭方式，公称尺寸为630mm×500mm，耐火时间90min内有耐火完整性要求，公称动作温度为70℃，具备风量调节功能的防火阀。

示例2：PFHF WSDc-φ1000-E1.5/280℃，表示具有温感自动关闭、手动关闭、电控电磁铁关闭方式，公称直径为1000mm，耐火时间90min内有耐火完整性要求，公称动作温度为280℃的排烟防火阀。

示例3：FHF WSDc-630×500-E2.0/150℃-F，表示具有温感自动关闭、手动关闭、电控电磁铁关闭方式，公称尺寸为630mm×500mm，耐火时间120min内有耐火完整性要求，公称动作温度为150℃，具备风量调节功能的防火阀。

示例4：PFHF WSDc-630×500-E1.5/280℃-防火板，表示具有温感自动关闭、手动关闭、电控电磁铁关闭方式，公称尺寸为630mm×500mm，耐火时间90min内有耐火完整性要求，公称动作温度为280℃的防火板材质排烟防火阀。

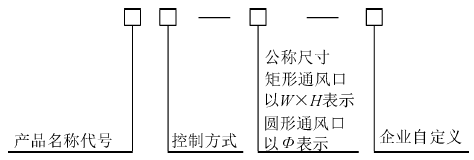

4.3.2 排烟阀、常闭式送风阀的型号

应标记为：

注：公称尺寸以与连接管道相协调的通风口尺寸为主体体现。

示例1：PYF SDc-400×400，表示具有手动开启、电控电磁铁开启方式，公称尺寸为400mm×400mm的排烟阀。

示例2：SFF SDc-400×400，表示具有手动开启、电控电磁铁开启方式，公称尺寸为400mm×400mm的常闭式送风阀。

4.3.3 自动排烟窗的型号

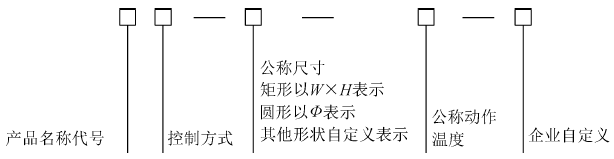

应标记为：

注：公称尺寸以外形尺寸为主体体现。

示例：PYC WSDq-1000×500-68℃，表示具有温感自动开启、手动开启、电控气动开启方式，公称尺寸为1000mm×500mm，公称动作温度为68℃的自动排烟窗。
