3.1 水、汽管道
3.1.1 水、汽管道可用线型区分，也可用代号区分。水、汽管道代号宜按表3.1.1采用。

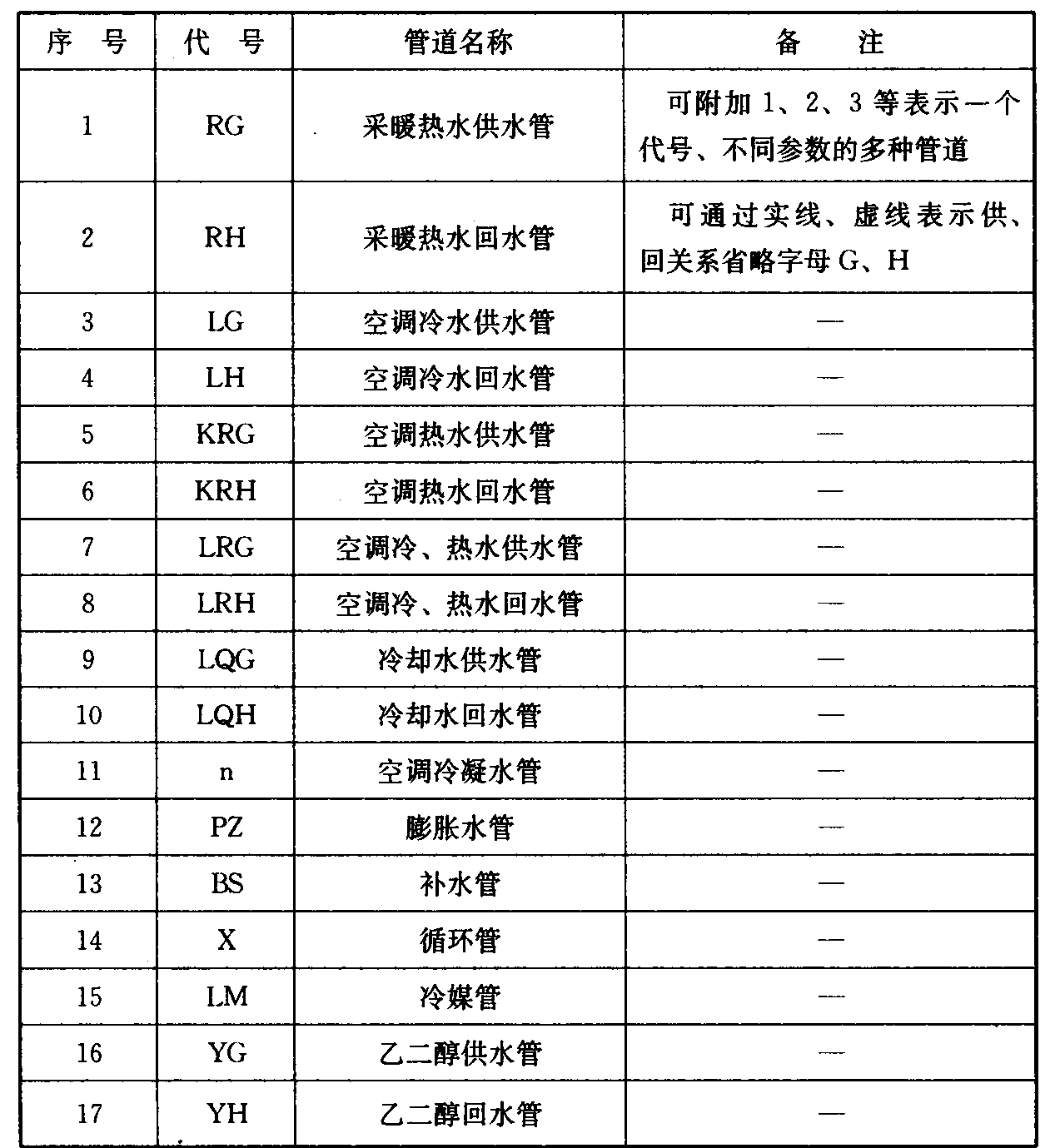

表3.1.1 水、汽管道代号

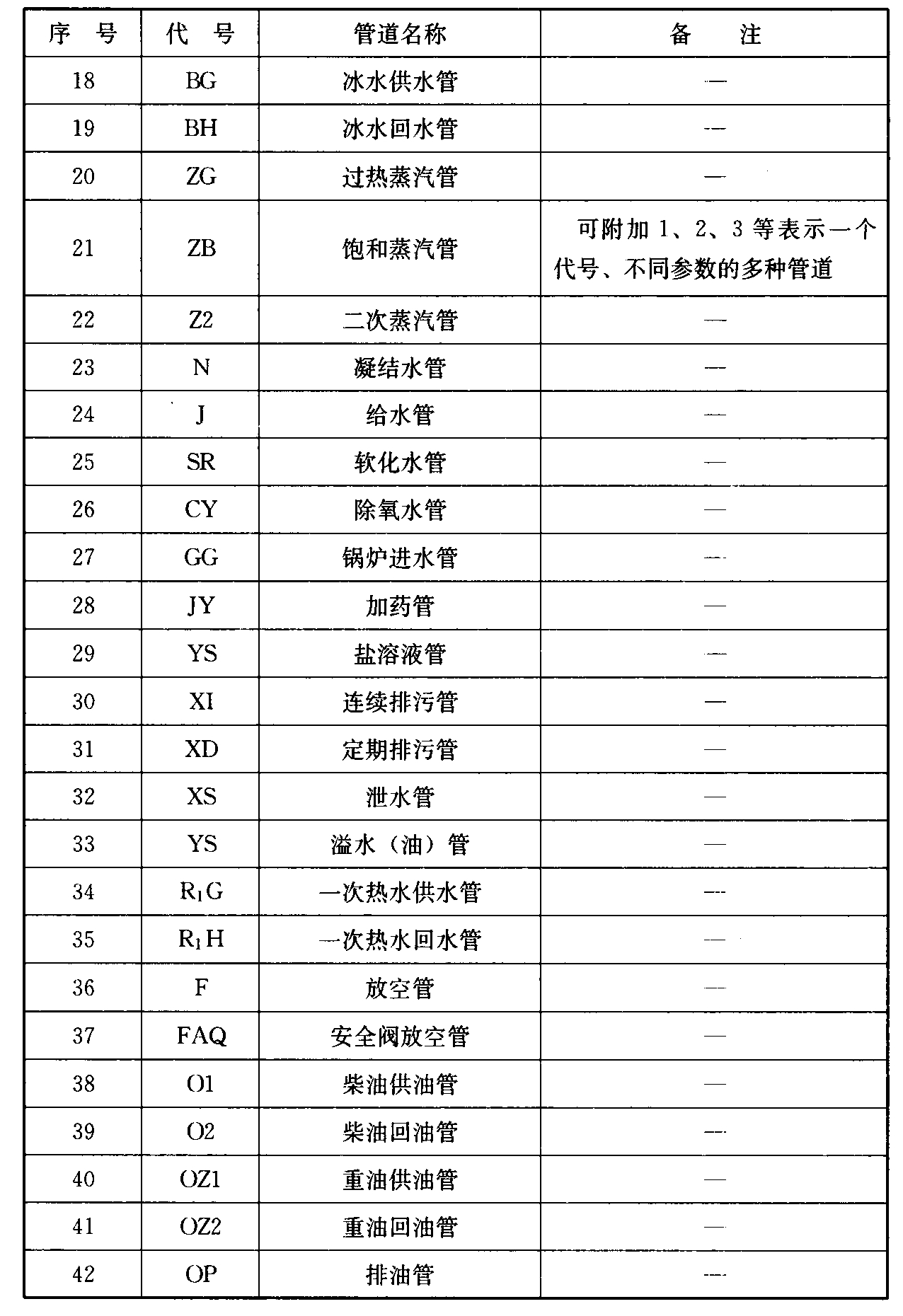

续表3.1.1
3.1.2 自定义水、汽管道代号不应与本标准第3.1.1条的规定矛盾，并应在相应图面说明。
3.1.3 水、汽管道阀门和附件的图例宜按表3.1.3采用。

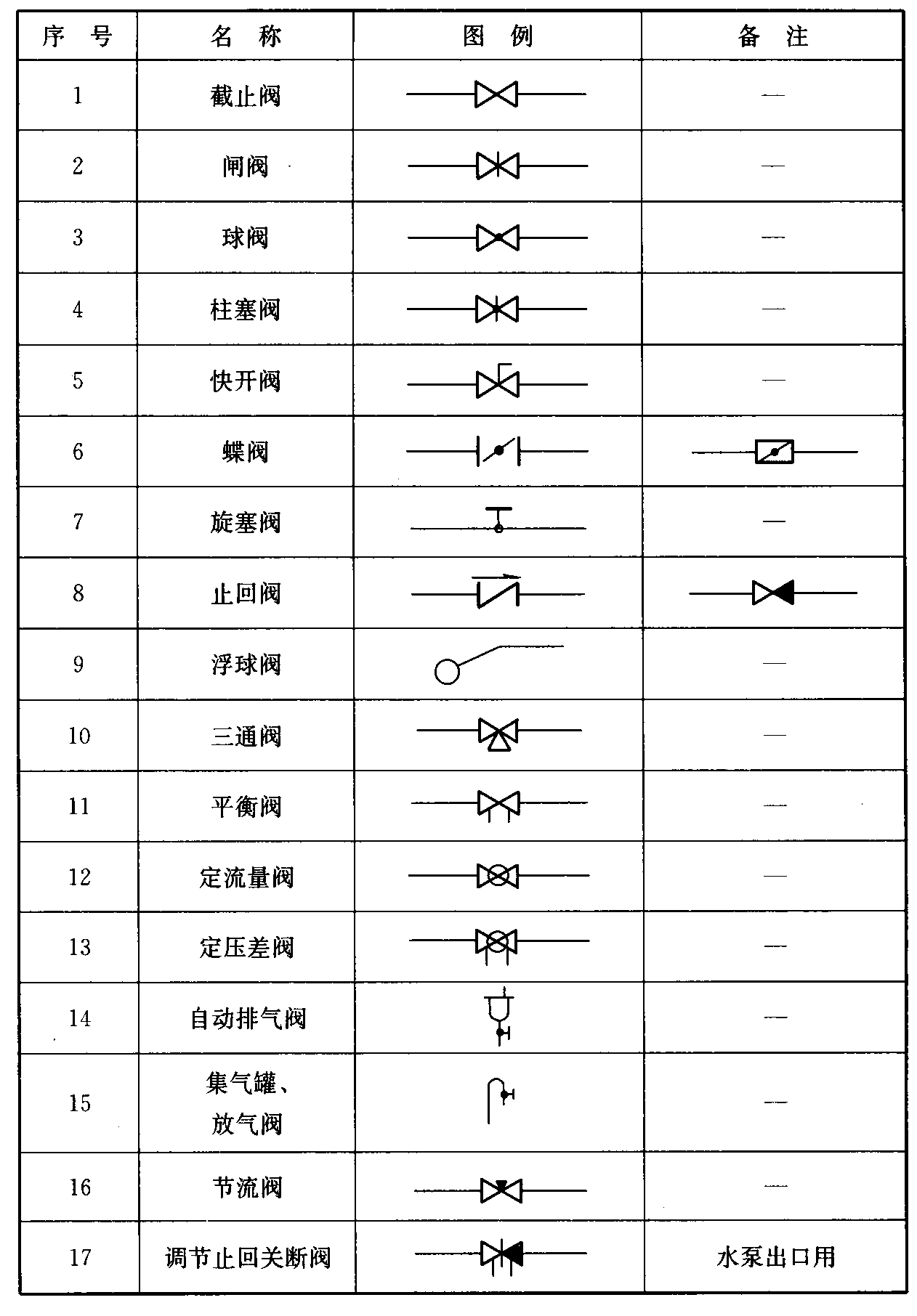

表3.1.3 水、汽管道阀门和附件的图例

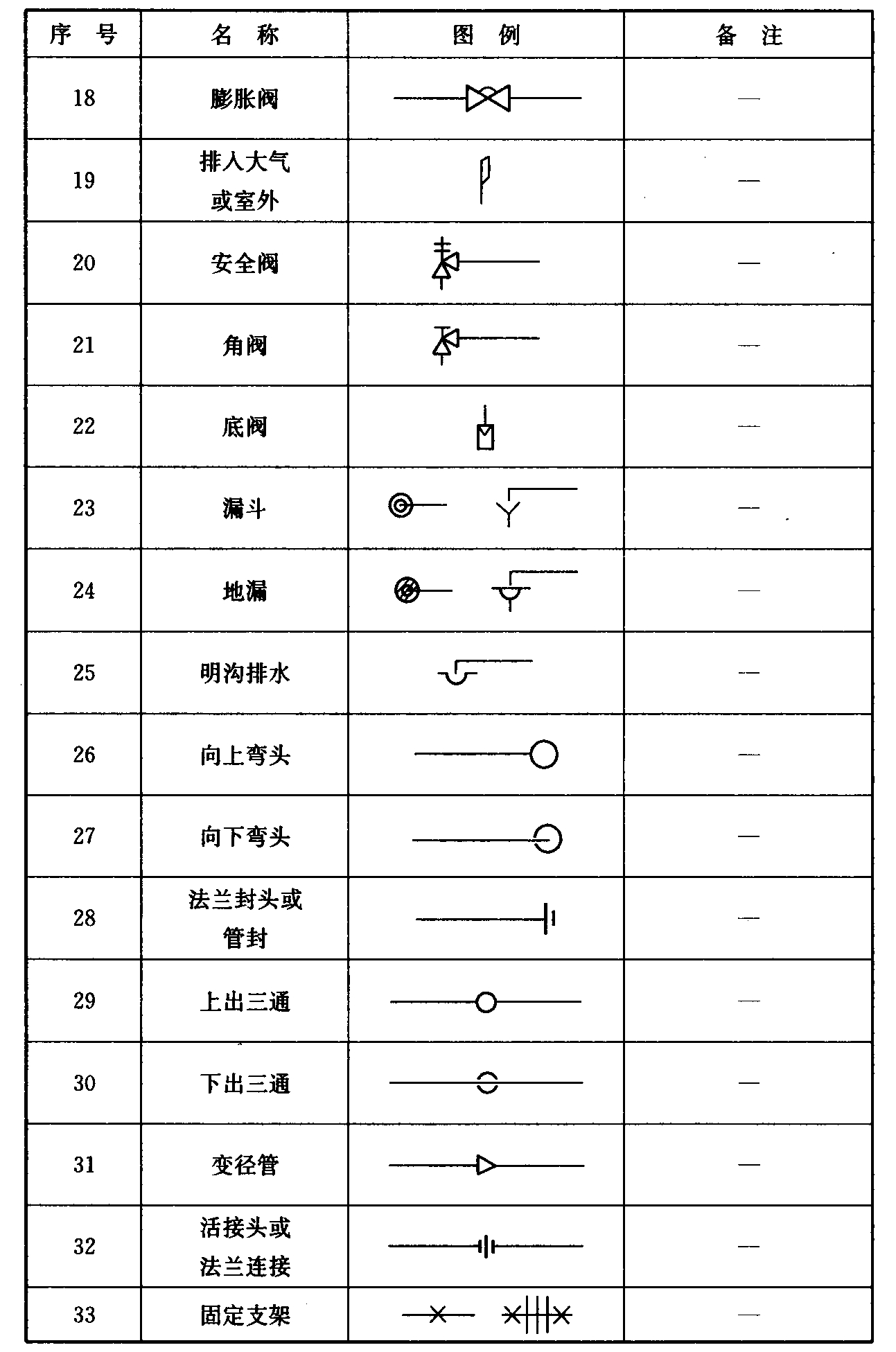

续表3.1.3

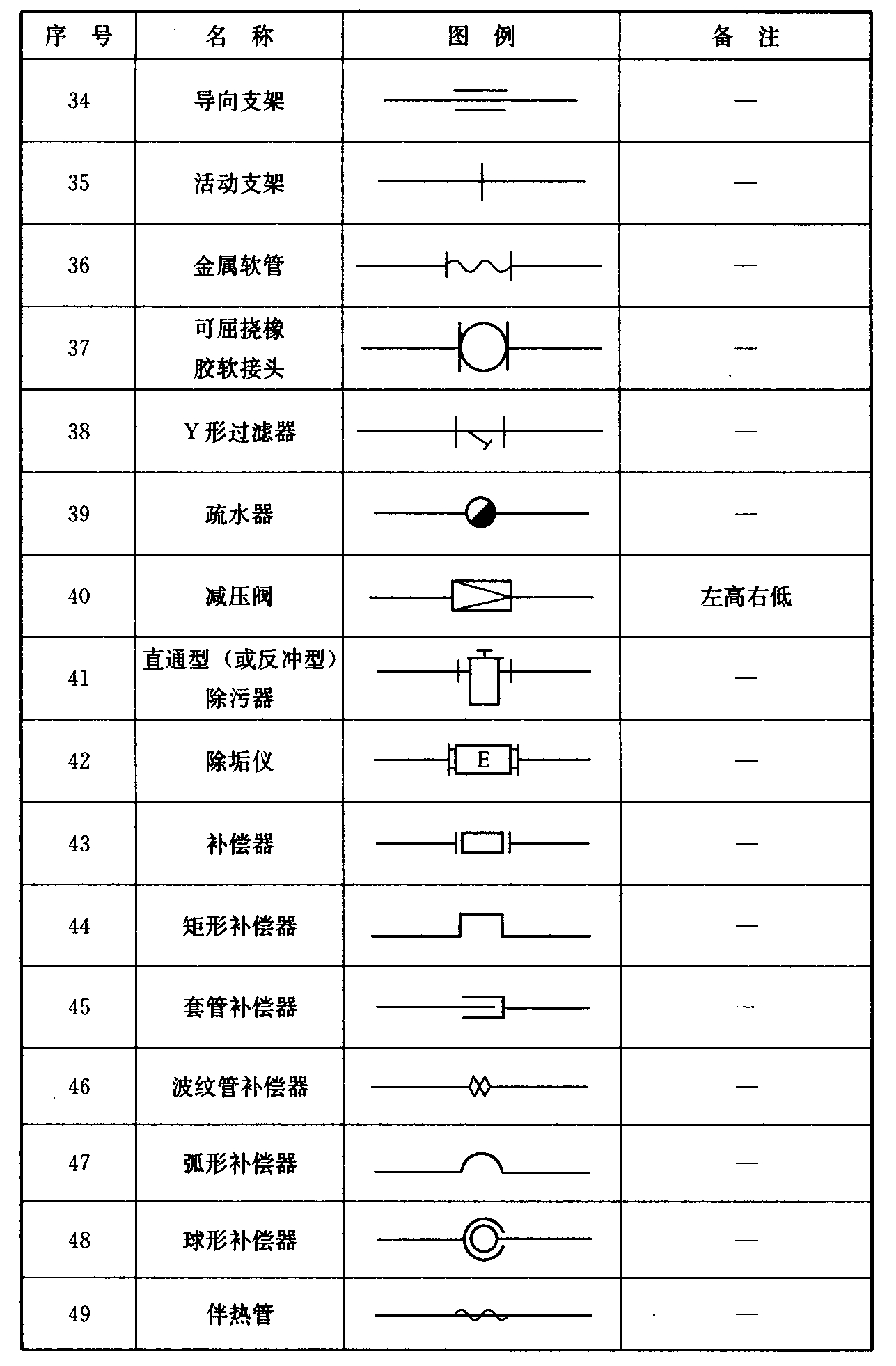

续表3.1.3

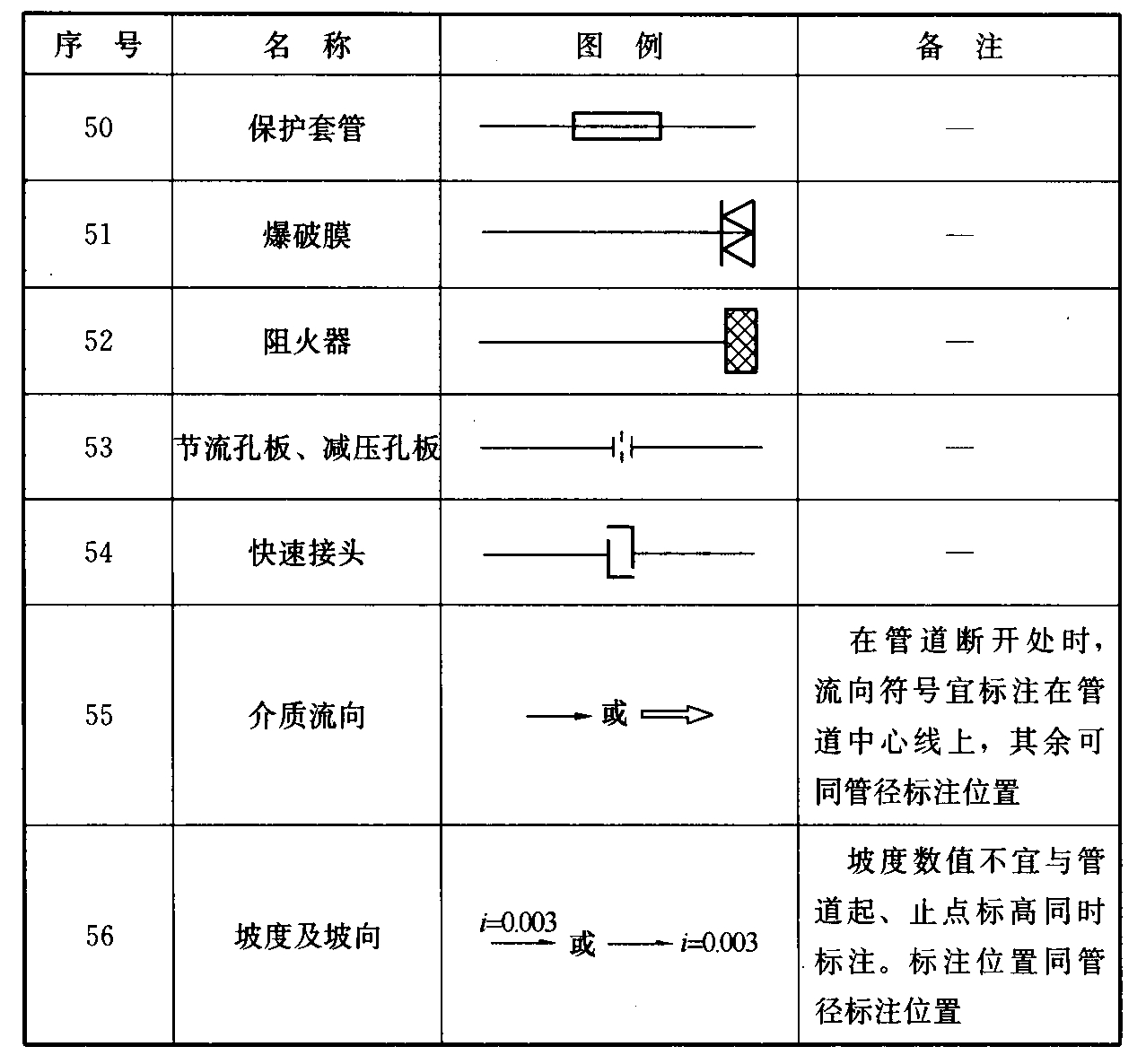

续表3.1.3
条文说明
3.1.1 表3.1.1以外的水、汽管道代号，可取管道内介质汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。
3.1.2 采用非汉语名称标注管道代号时，须明确表明对应的汉语名称。
