3.2 风道
3.2.1 风道代号宜按表3.2.1采用。

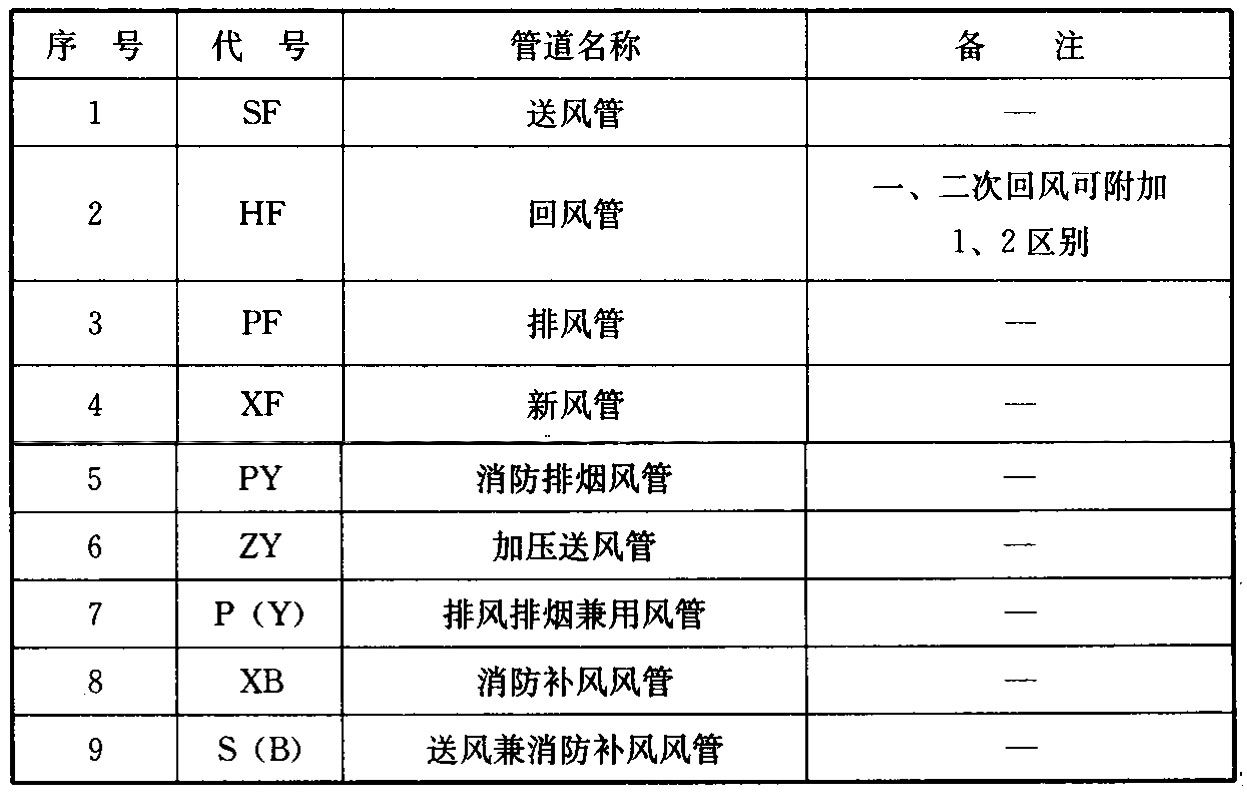

表3.2.1 风道代号
3.2.2 自定义风道代号不应与本标准表3.2.1的规定矛盾，并应在相应图面说明。
3.2.3 风道、阀门及附件的图例宜按表3.2.3-1和表3.2.3-2采用。

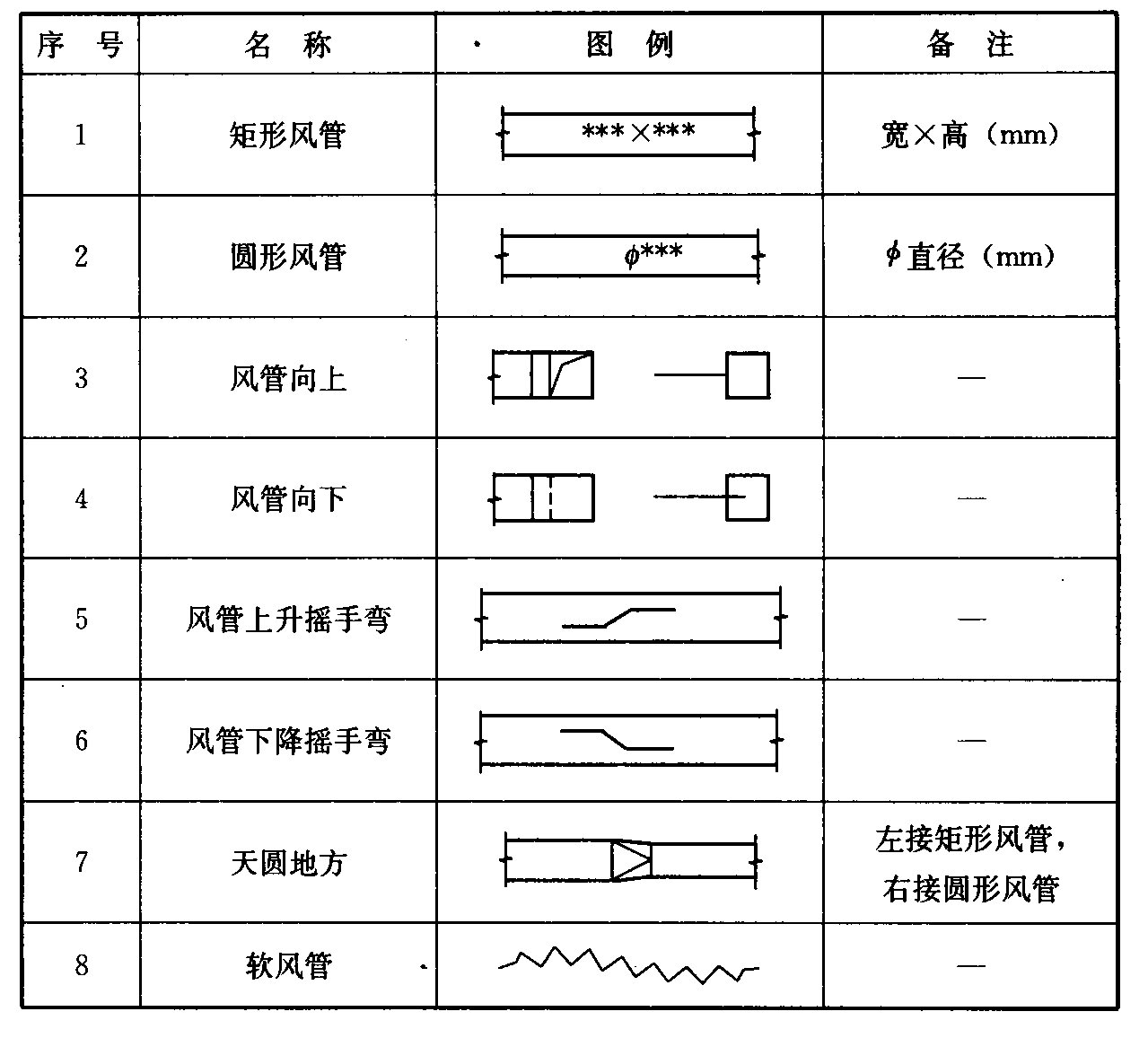

表3.2.3-1 风道、阀门及附件图例

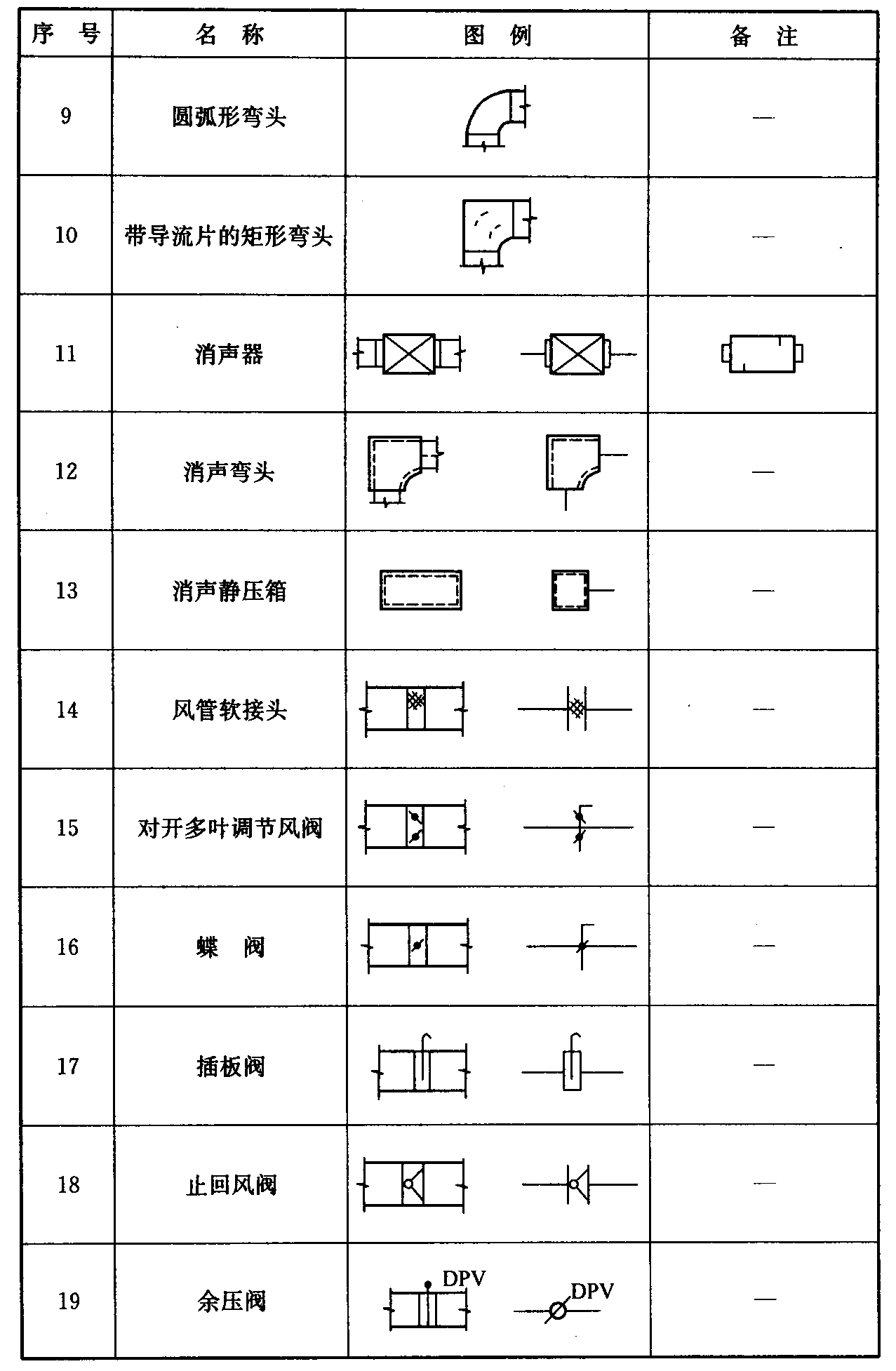

续表3.2.3-1

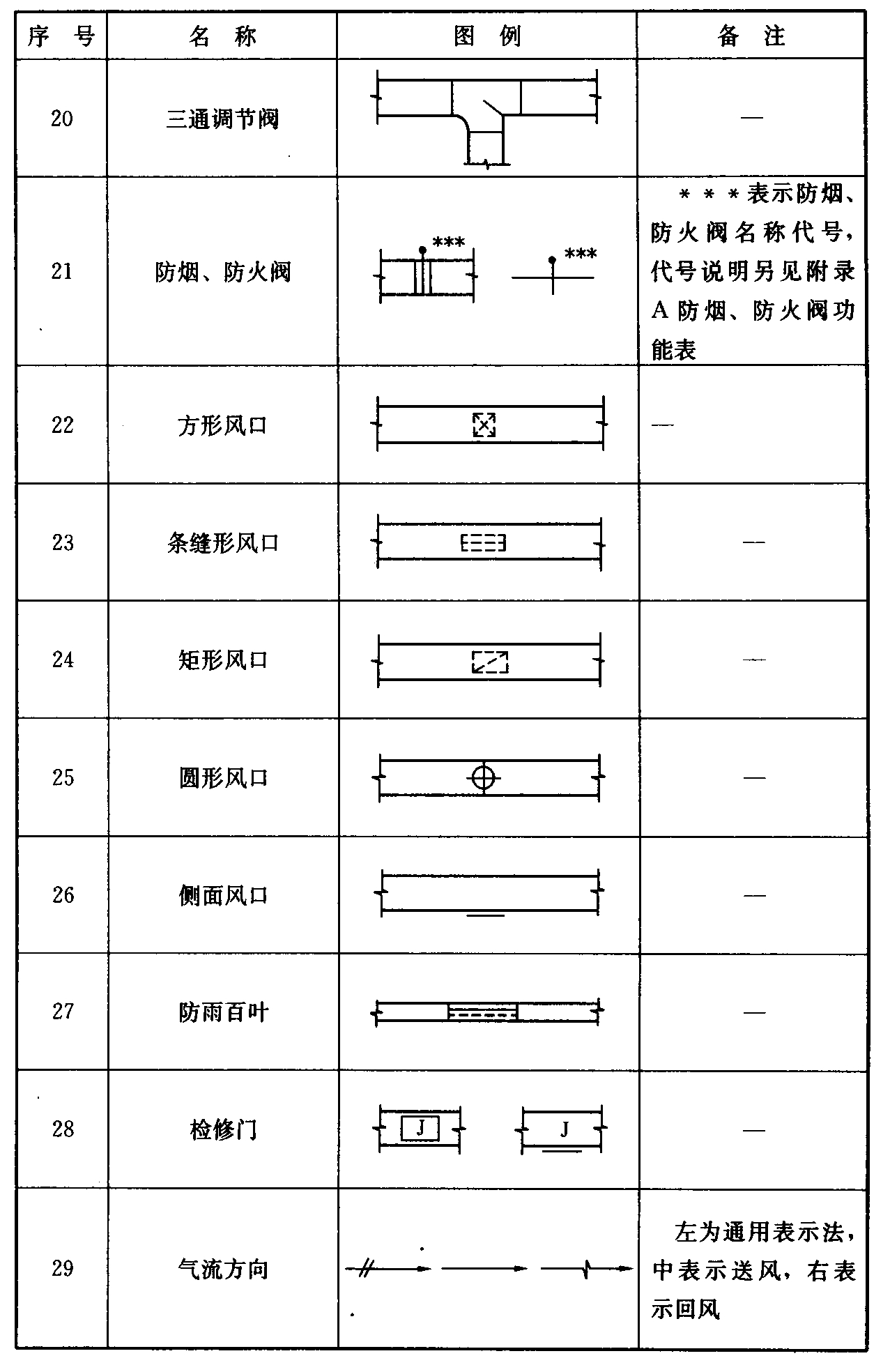

续表3.2.3-1

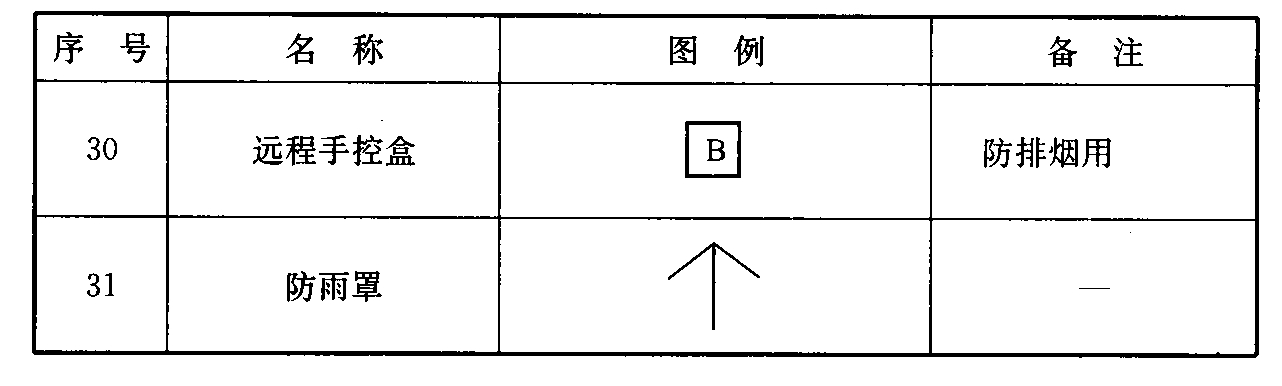

续表3.2.3-1

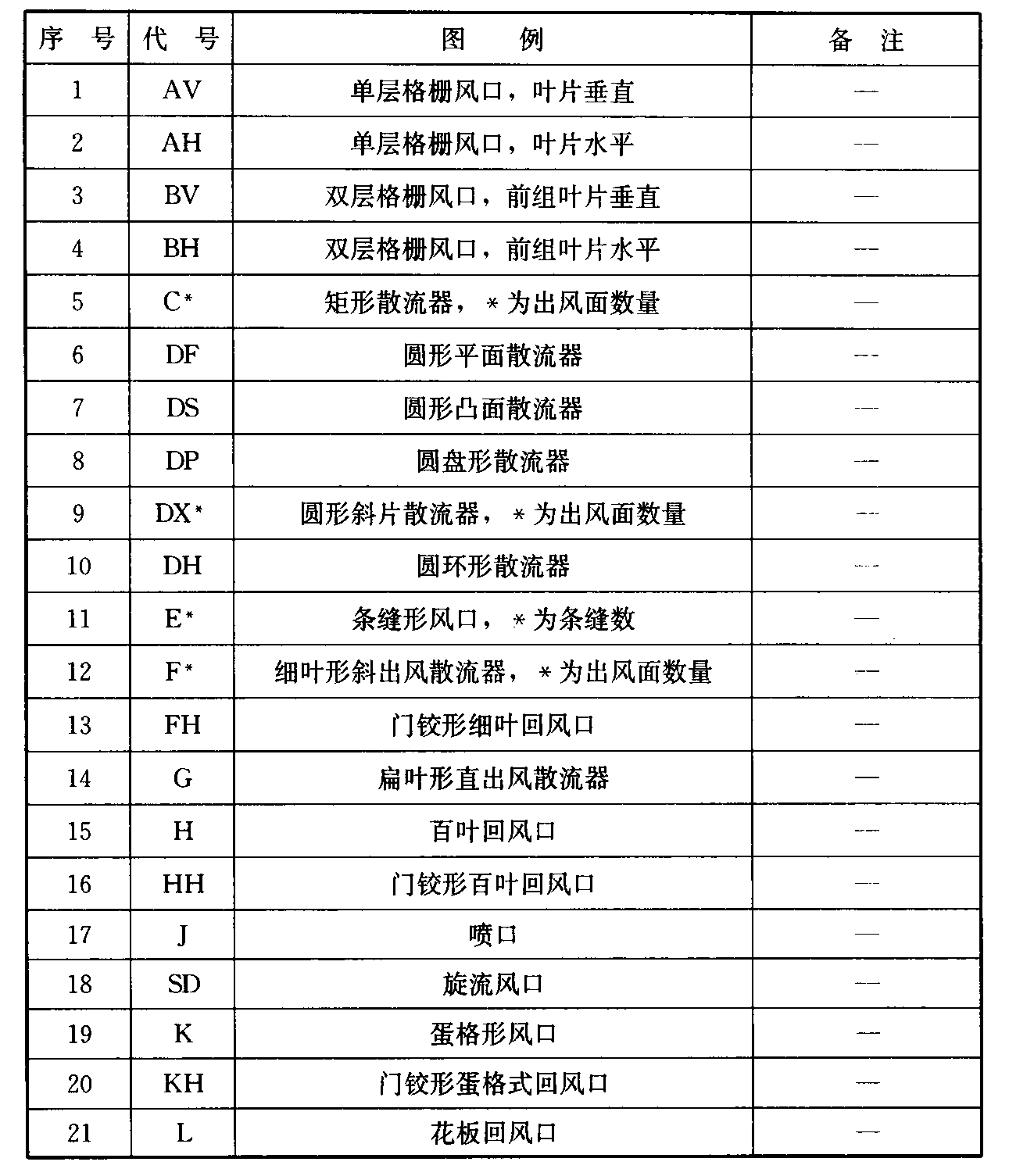

表3.2.3-2 风口和附件代号

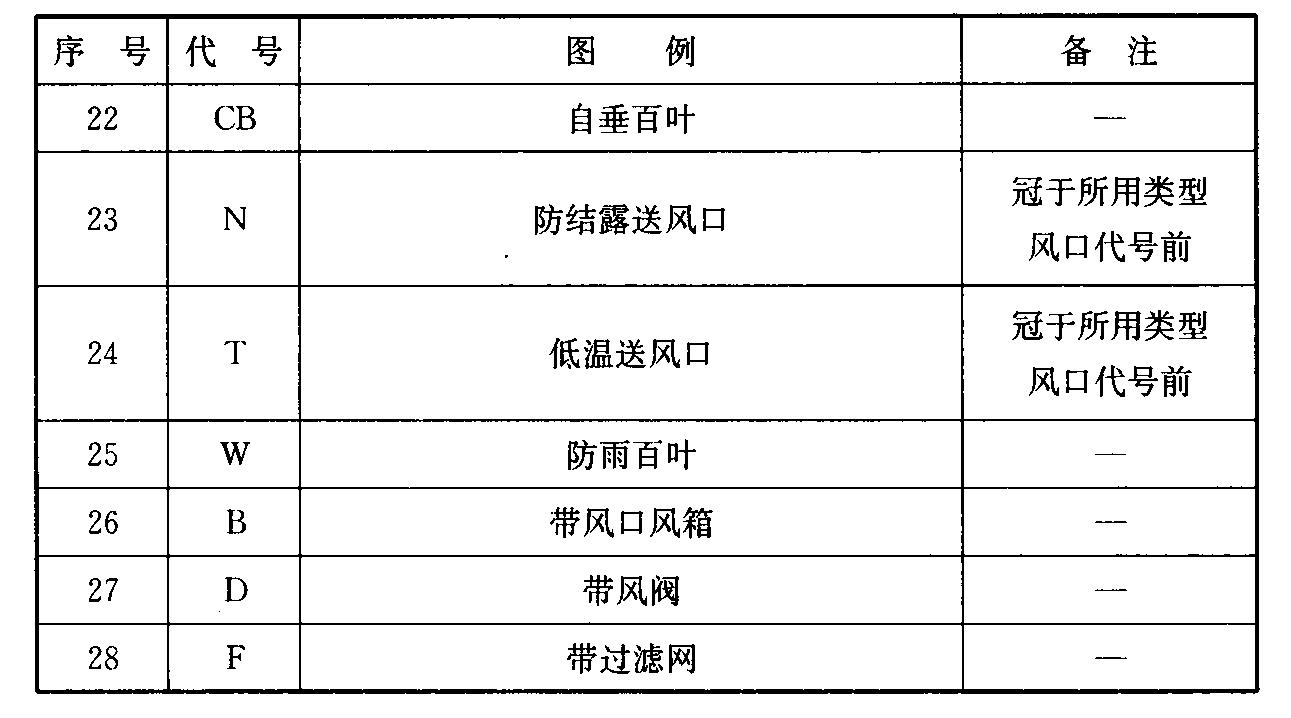

续表3.2.3-2
条文说明
3.2.1 表3.2.1以外的风道代号，可取管道功能汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。
3.2.2 采用非汉语名称标注风道代号时，须明确表明对应的汉语名称。
3.2.3 表3.2.3中序号8“软风管”是指较长的柔性管，如波纹管。序号14“软接头”指较短的、隔振用的部件。
