3.4 调控装置及仪表


3.4.1 调控装置及仪表的图例宜按表3.4.1采用。

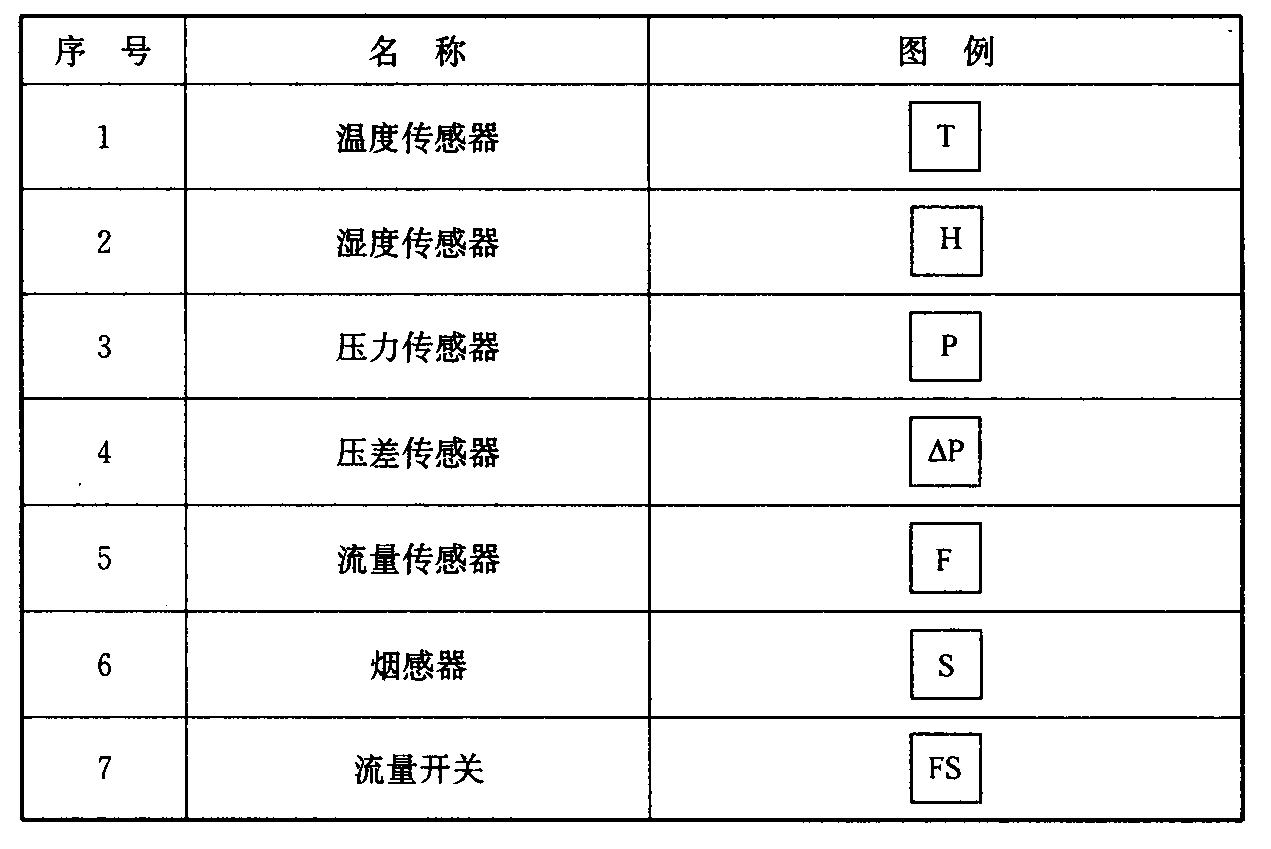

表3.4.1 调控装置及仪表图例

标准附图

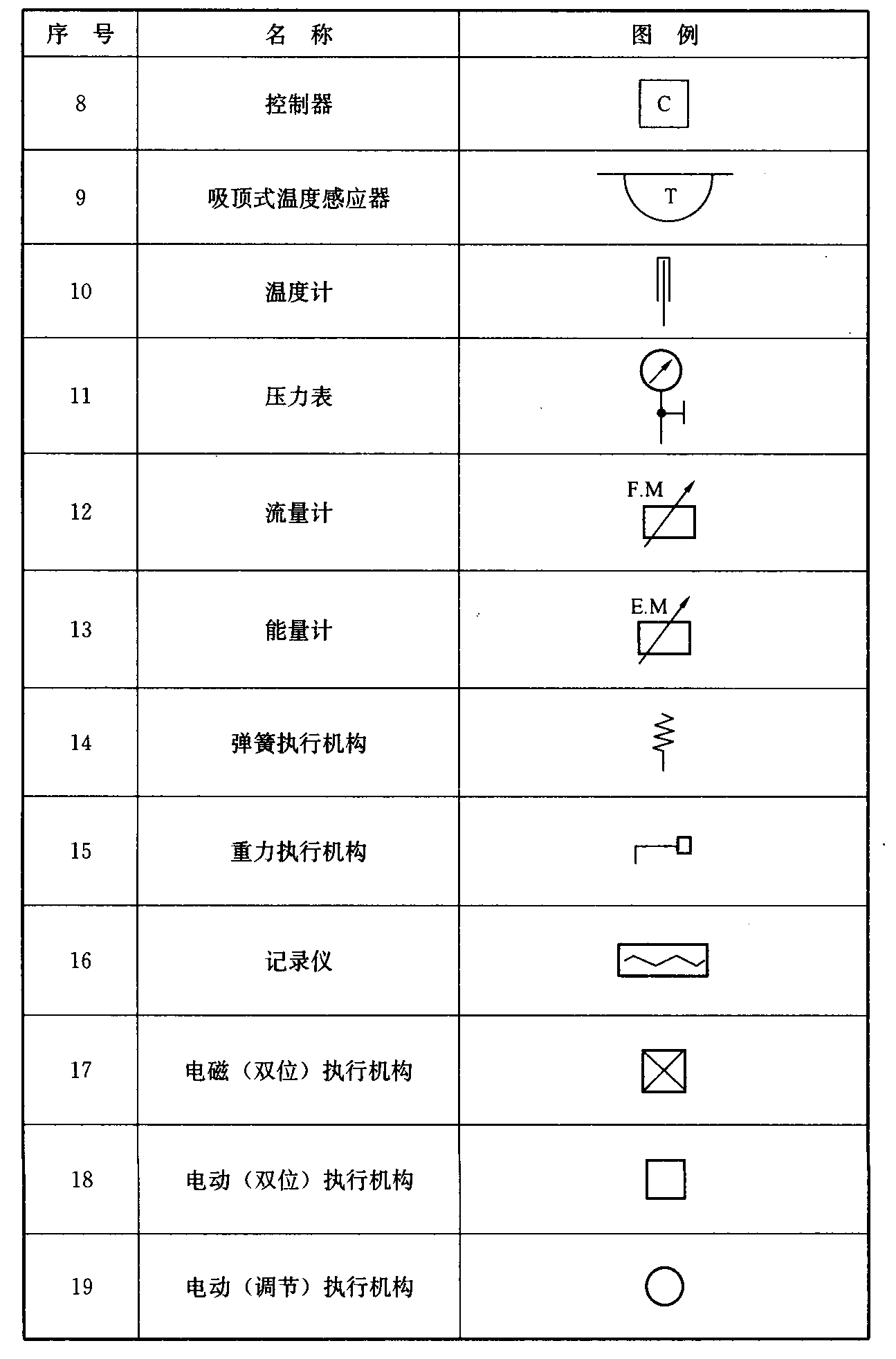

续表3.4.1

标准附图

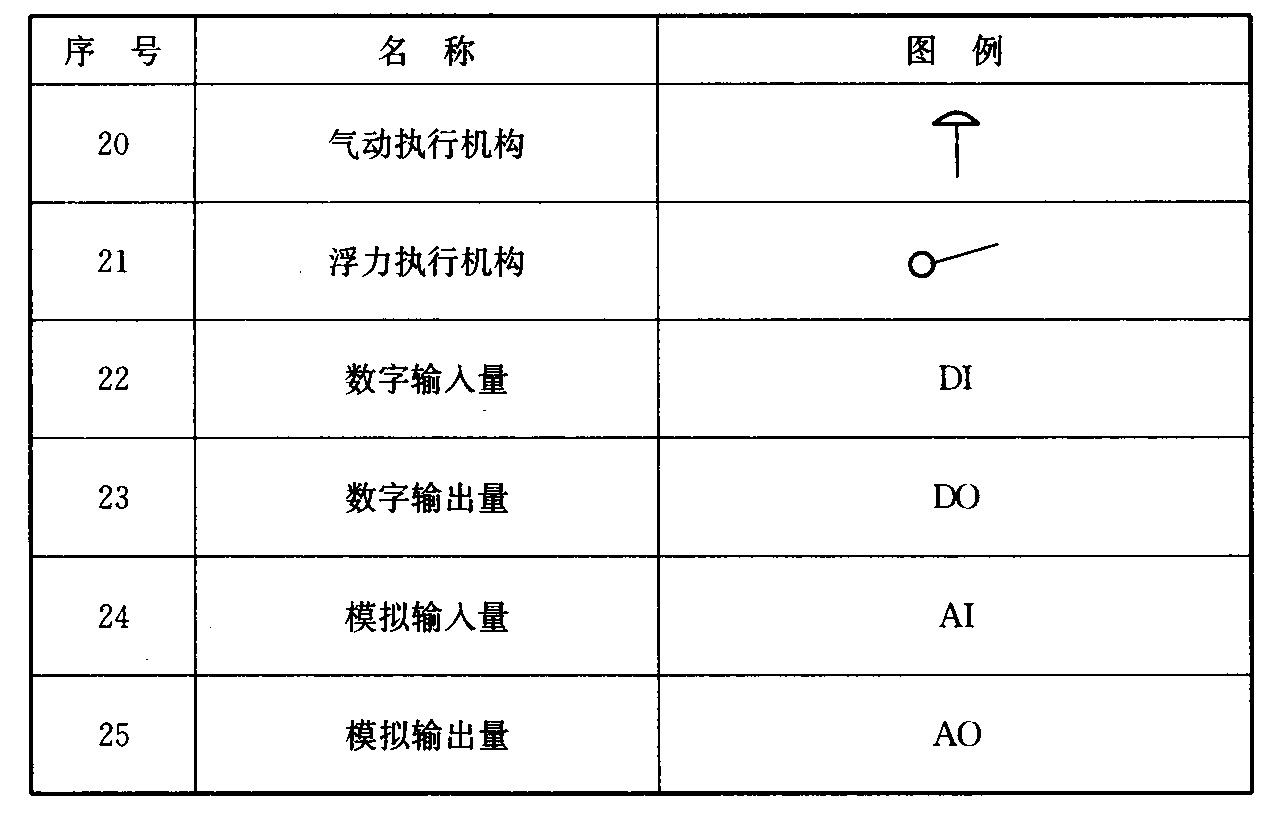

续表3.4.1

标准附图

注:各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

条文说明

3.4.1 表3.4.1中序号1~3图例中,“T、H、P”分别为“Temperature”、“Humidity”、“Pressure”的字头; 序号5图例中“F”是英文“Flow”的字头。序号12图例中“F.M.”是英文“Flow Meter”的缩写;序号13图例中“E.M.”是英文“Energy Meter”的缩写。
