4.6 管道转向、分支、重叠及密集处的画法

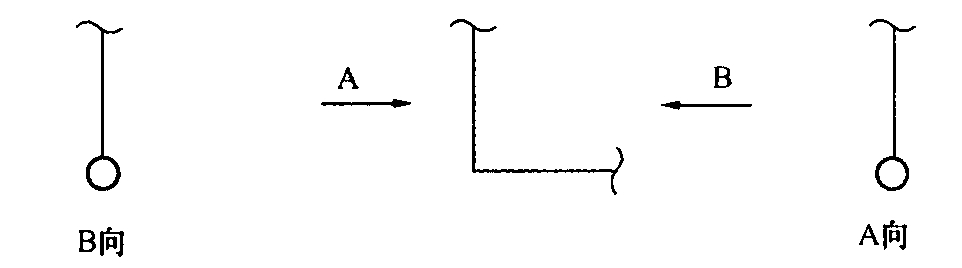

4.6.1 单线管道转向的画法见图4.6.1。

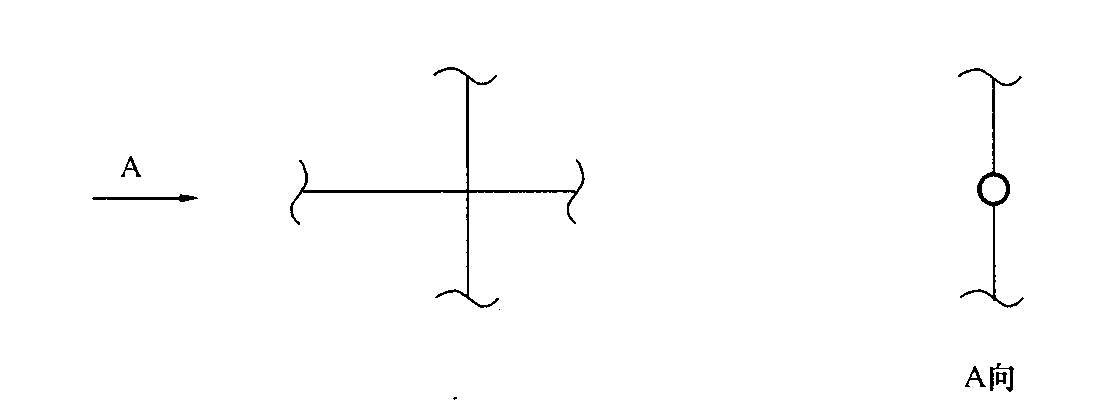

图4.6.1 单线管道转向的画法

4.6.2 双线管道转向的画法见图4.6.2。

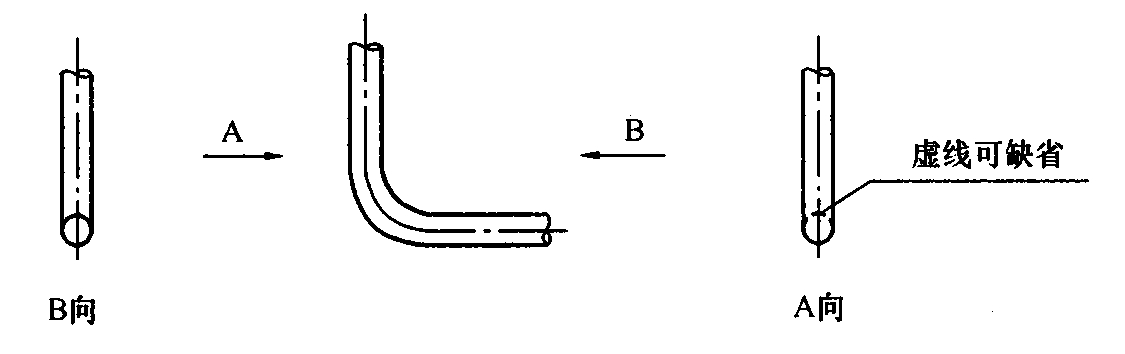

图4.6.2 双线管道转向的画法

4.6.3 单线管道分支的画法见图4.6.3。

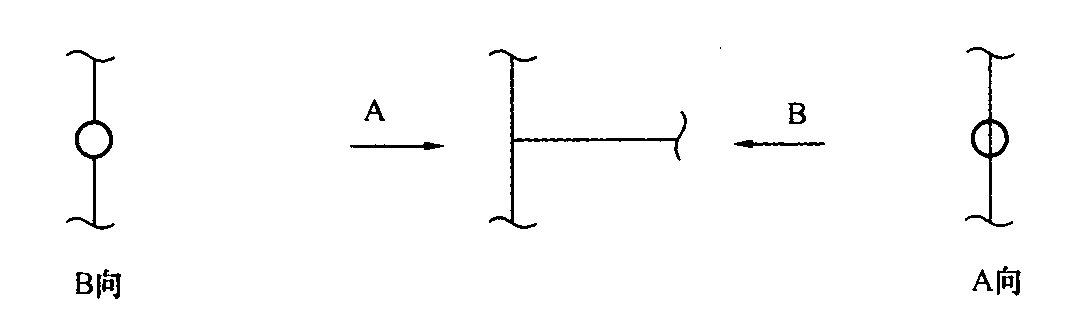

图4.6.3 单线管道分支的画法

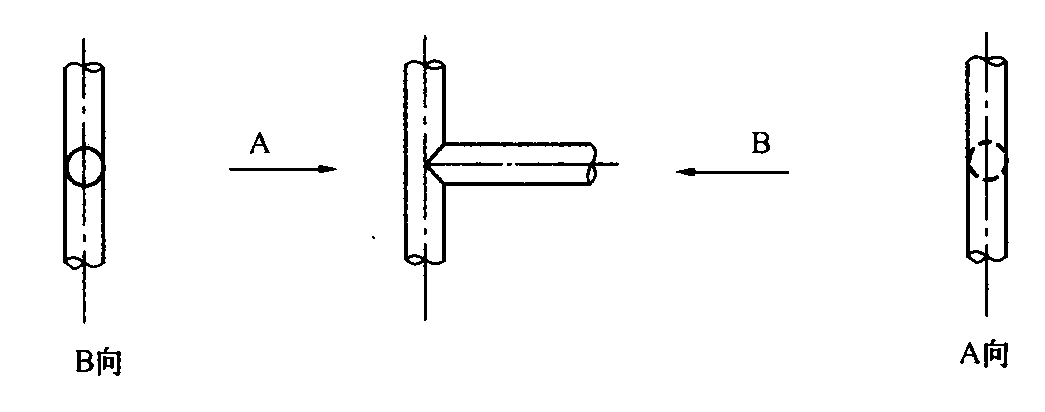

4.6.4 双线管道分支的画法见图4.6.4。

4.6.4 双线管道分支的画法

4.6.5 送风管转向的画法见图4.6.5。

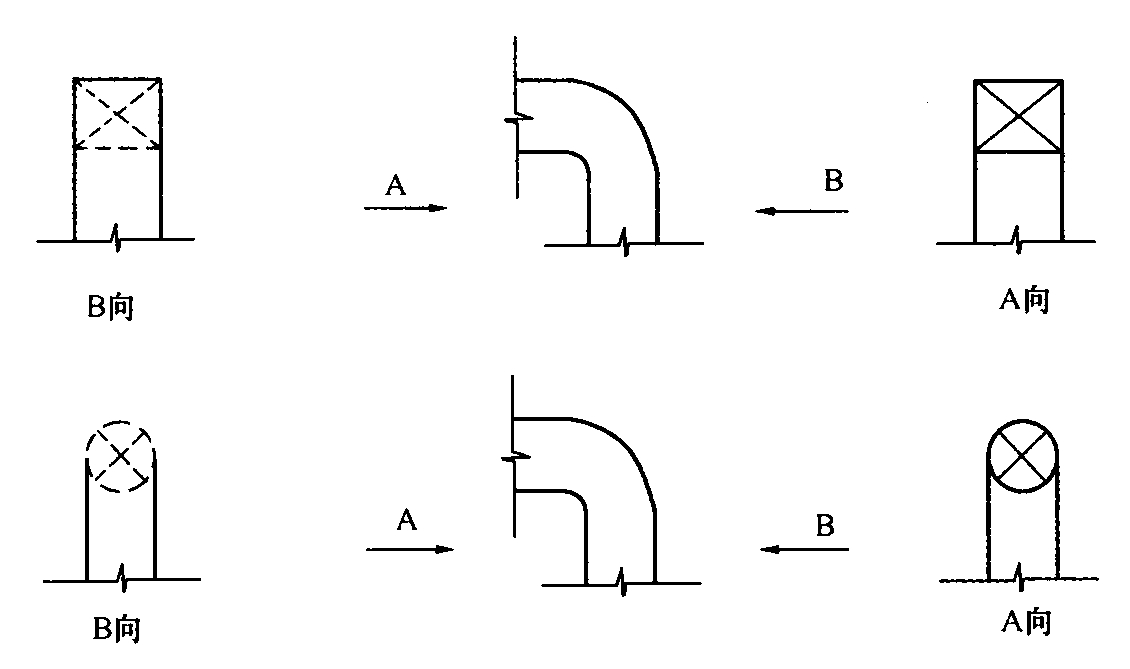

图4.6.5 送风管转向的画法

4.6.6 回风管转向的画法见图4.6.6。

4.6.7 平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法(图4.6.7)。

4.6.8 管道在本图中断，转至其他图面表示(或由其他图面引来)时，应注明转至(或来自的)的图纸编号(图4.6.8)。

4.6.9 管道交叉的画法见图4.6.9。

4.6.10 管道跨越的画法见图4.6.10。

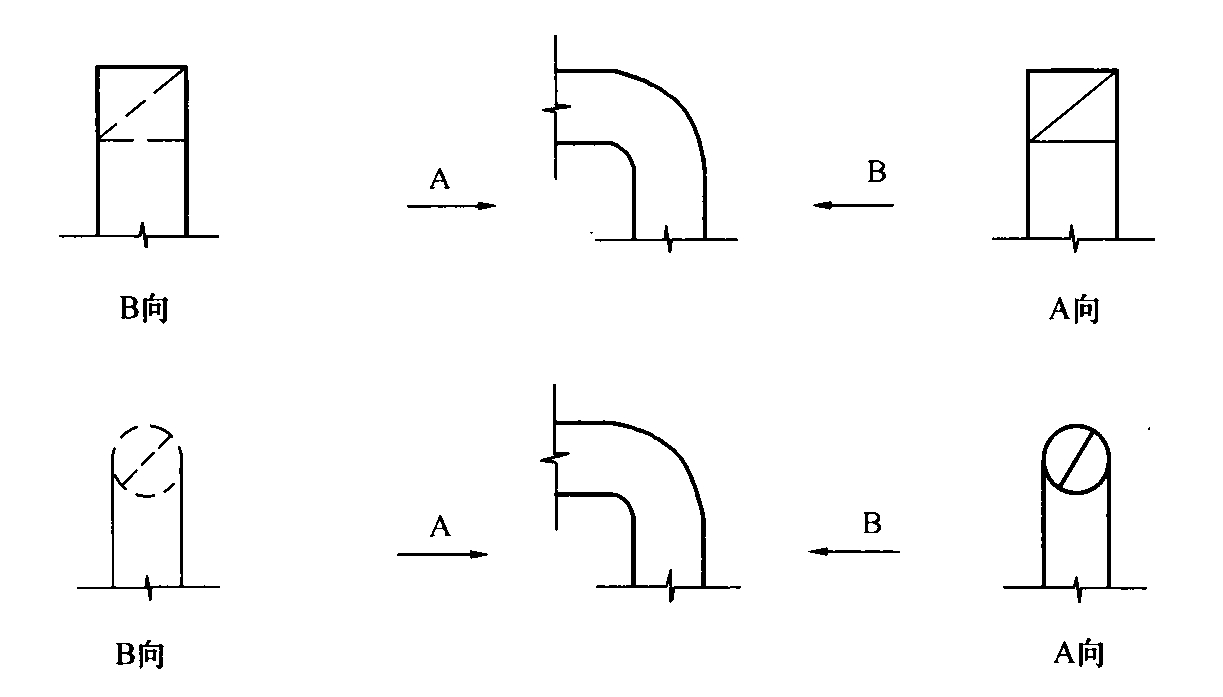

图4.6.6 回风管转向的画法

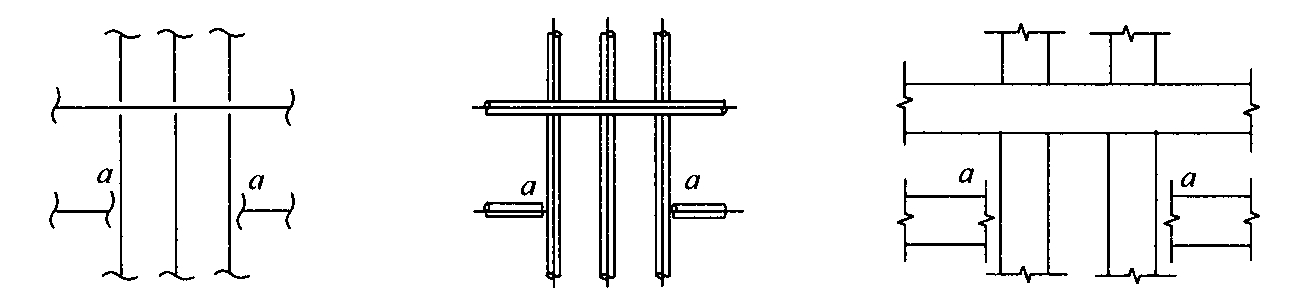

图4.6.7 管道断开的画法

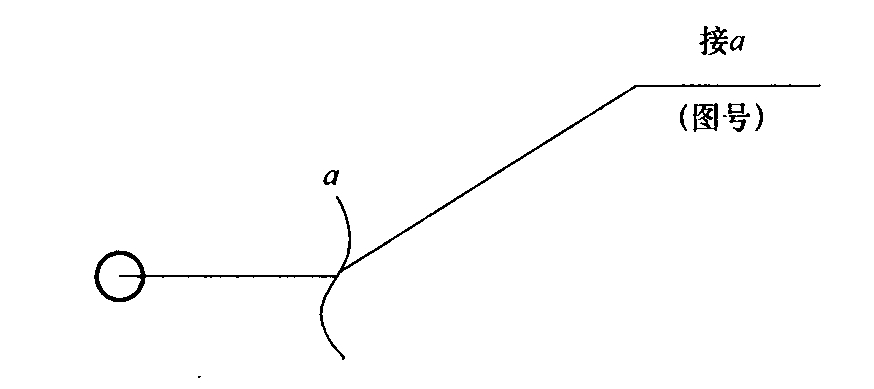

图4.6.8 管道在本图中断的画法

图4.6.9 管道交叉的画法

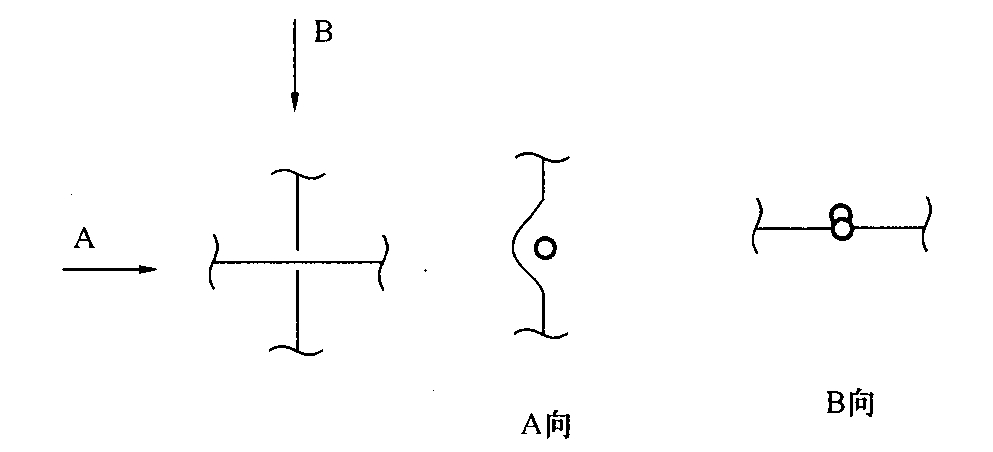

图4.6.10 管道跨越的画法
