11.1 一般规定

11.1.1 本章铝合金面板的计算和构造规定适用于直立锁边板、波纹板、梯形板冲压成型的屋面板或墙面板（图11.1.1）。

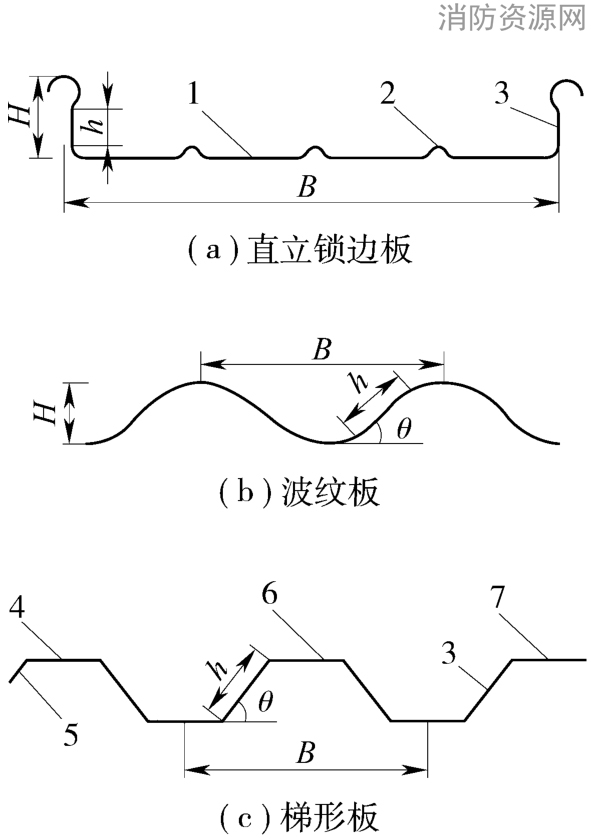

图11.1.1 铝合金屋面板、墙面板

1-中间加劲板件；2-中间加劲肋；3-腹板；4-边缘加劲板件；

5-边加劲肋；6-加劲板件；7-非加劲板件；

B-波距；H-板高；h-腹板净长；θ-腹板倾角

当腹板为曲面时，腹板净长h为腹板起弧点间的直线长度；腹板倾角θ为腹板起弧点连线和底面的夹角。

11.1.2 直立锁边铝合金面板可采用T形支托（图11.1.2）作为连接支座。

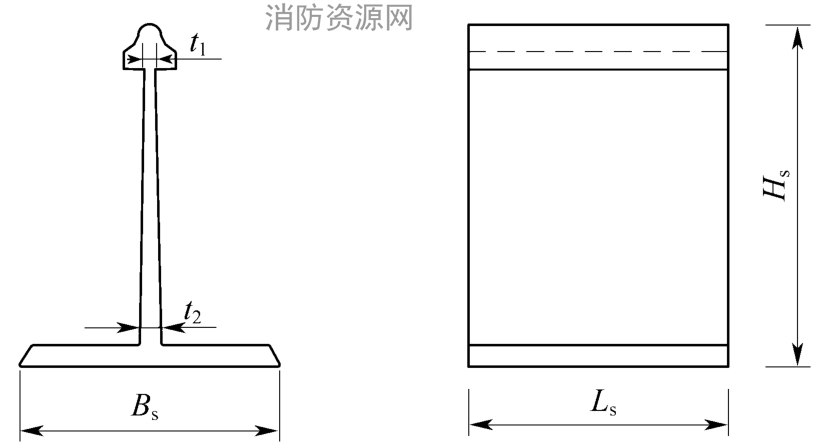

图11.1.2 T形支托

Hs-支托高度；Bs-支托宽度；Ls-支托长度；

t1-支托腹板最小厚度；t2-支托腹板最大厚度

11.1.3 铝合金面板受压翼缘的有效厚度计算应按下列规定采用：

1 两纵边均与腹板相连且中间没有加劲的受压翼缘(图11.1.1c)，可按加劲板件（图5.1.4b）由本规范第5.2.3条确定其有效厚度。

2 两纵边均与腹板相连且中间有加劲的受压翼缘(图11.1.1a)，可按中间加劲板件(图5.1.4d)由本规范第5.2.3条确定其有效厚度。当加劲肋多于两个时，可忽略中间部分加劲肋的有利作用（图11.1.3）。

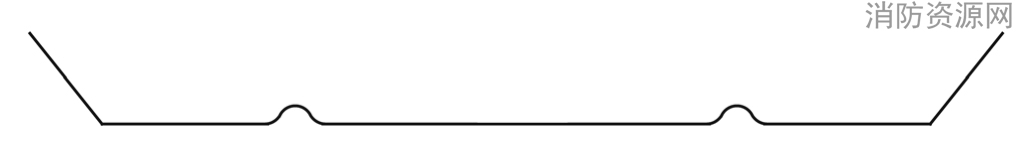

图11.1.3 加劲肋的简化图

3 一纵边与腹板相连且有边缘加劲的受压翼缘(图11.1.1c)，可按边缘加劲板件(图5.1.4c)由本规范第5.2.3条确定其有效厚度。

4 一纵边与腹板相连且没有边缘加劲的受压翼缘(图11.1.1c)，可按非加劲板件(图5.1.4a)由本规范第5.2.3条确定其有效厚度。

11.1.4 一纵边与腹板相连的弧形受压翼缘（图11.1.1b），应根据试验确定其有效厚度。

11.1.5 铝合金面板中腹板的有效厚度应按本规范第5.2节的规定进行计算。

11.1.6 铝合金面板的挠度应符合表4.4.1的规定。
