附录C 受弯构件的整体稳定系数

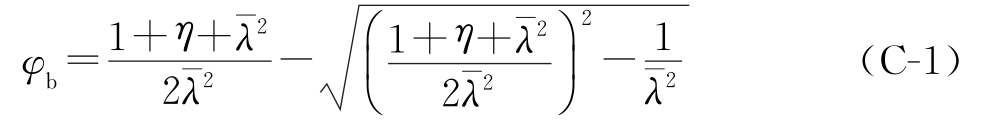

受弯构件的整体稳定系数应按下式计算：

式中

η——构件的几何缺陷系数，应按下式计算：

对于弱硬化合金：α ＝0.20，λ0 ＝0.36；

对于强硬化合金：α ＝0.25，λ0 ＝0.30。

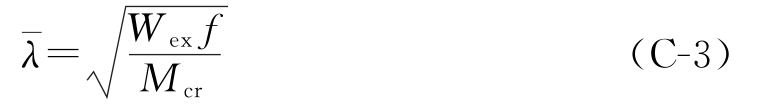

λ——弯扭稳定相对长细比，应按下式计算：

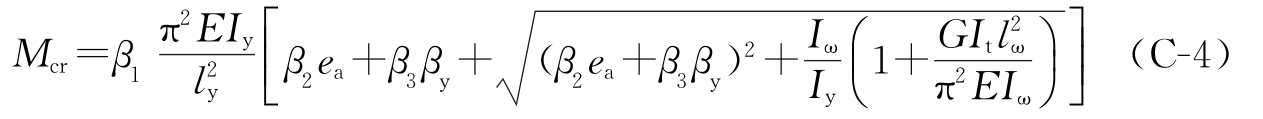

Mcr——弯扭稳定临界弯矩，应按下式计算：

式中

Iy——绕弱轴 y 轴的毛截面惯性矩；

Iω——毛截面扇性惯性矩，对于T形截面、十字形截面、角形截面可近似取Iω＝0；

It——毛截面扭转惯性矩，若截面是由长度为hi，和厚度为 ti 的 n 个矩形块组成则可取It为：

；

lω——扭转屈曲计算长度，取决于构件端部的约束条件，lω＝μωl，μω为扭转屈曲计算长度系数，应按表C-1取用；

ly——梁的侧向计算长度，ly＝μbl，μb为侧向计算长度系数；在跨间无侧向支撑时取1；跨中设一道侧向支撑或跨间有不少于两个等距布置的侧向支撑时取0.5；

ea——横向荷载作用点至剪心的距离，如图C-1所示；当横向荷载作用在剪心时ea＝0；当荷载不作用在剪心且荷载方向指向剪心时ea为负，离开剪心时ea为正；

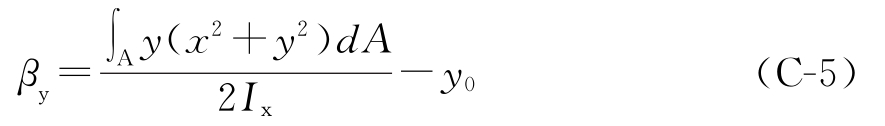

βy——截面不对称系数，应按下式计算：

Ix——绕主轴 x 轴的毛截面惯性矩；

y0——剪心至形心的竖向距离，当剪心到形心的指向与挠曲方向一致时取负，相反时取正；

β1——临界弯矩修正系数，取决于受弯构件上的荷载作用形式，应按表C-2取值；

β2——荷载作用点位置影响系数，应按表C-2取值；

β3——荷载形式不同时对单轴对称截面的修正系数，应按表C-2取值。

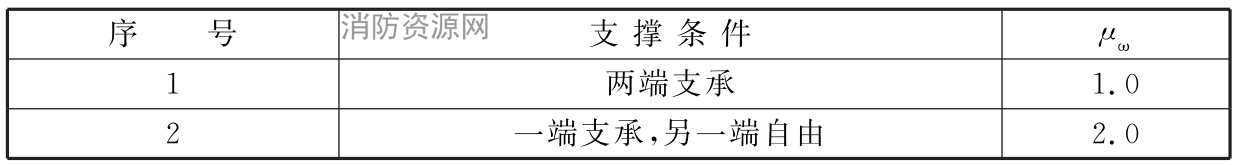

表C-1 构件的扭转屈曲计算长度系数μω

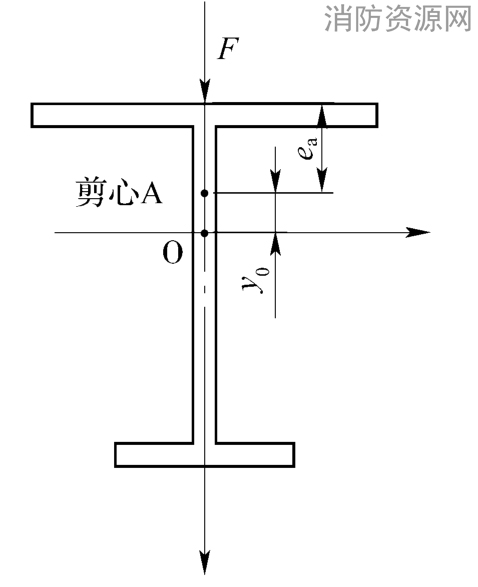

图C-1 单轴对称截面

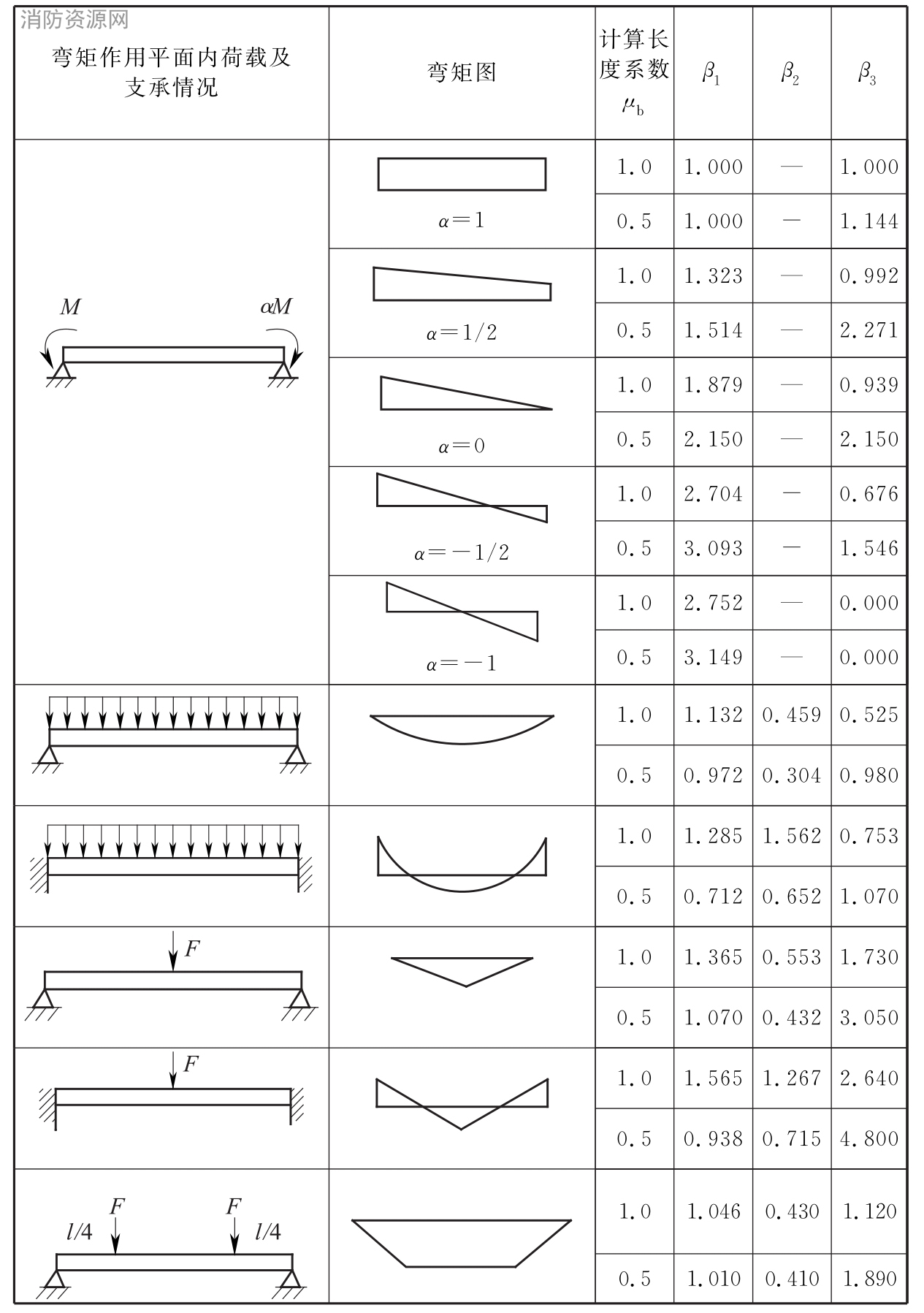

表C-2 计算系数β1、β2、β3的确定
