5.4 图像型火灾探测器基本性能试验

5.4.1 响应阈值试验

5.4.1.1 目的

检查探测器对规定试验火的响应时间和定位精度。

5.4.1.2 方法

5.4.1.2.1 采用一套试样和四套不同焦距的镜头（4mm，6mm，8mm和12mm）进行试验。

5.4.1.2.2 使用4mm焦距的镜头，将试样与配套的控制和指示设备连接，使系统处于监视状态。

5.4.1.2.3 在距离试样前端25m处放置试验燃烧盘，试验燃烧盘处于摄像机视场内；点燃燃烧液，待火焰高度稳定后，进行一级防火操作；观察并记录声、光报警情况、报警响应时间和火灾坐标值。

5.4.1.2.4 在距离试样前端25m处放置试验燃烧盘，试验燃烧盘处于摄像机视场内；点燃燃烧液，待火焰高度稳定后，进行二级防火操作；观察并记录声、光报警情况、报警响应时间和火灾坐标值。

5.4.1.2.5 使用不同焦距的镜头（6 mm、8 mm、12mm），并查取表8中对应的燃烧盘尺寸，重复5.4.1.2.2～5.4.1.2.4的试验过程。

5.4.1.2.6 定位精度

式中，（x1，y1，）为燃烧盘中心坐标，（x2，y2）为报警时控制主机显示的火灾坐标值。

5.4.1.3 要求

探测器的响应阈值应满足4.4.1规定。

5.4.1.4 试验设备

试验设备如图4所示，由试验燃烧盘、计时器、标尺、安装支架等设备组成：

a）试验火焰

试验火焰采用煤油与汽油混和液的燃烧火焰，混和比为（10:1）。

b）试验燃烧盘

试验燃烧盘的尺寸见表8；燃烧盘的深度大于0.02m。

c）安装高度

试样的安装高度为4m；同时应保证试样能以上下90°和左右180°的角度转动。

d）试验场所

试验场所是一个长度不小于25m、宽度不小于5m、高度不小于6m的空间，如图4所示。

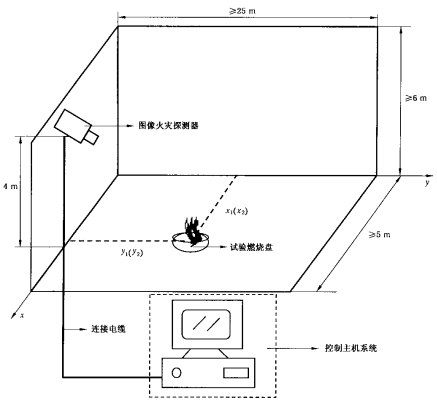

图4 试验设备和场所示意图

5.4.2 重复性试验

5.4.2.1 目的

检验探测器连续工作的稳定性。

5.4.2.2 方法

5.4.2.2.1 将试样与配套的控制和指示设备连接。

5.4.2.2.2 按5.4.1.2规定测量3次响应时间，两次测量的时间间隔不应小于10min，但不大于1h。最后一次测量后，保持试样状态不变。

5.4.2.2.3 将试样不间断通电7d，然后按5.4.1.2规定测量3次响应时间，两次测量的时间间隔不应小于10min，但不大于1h。

5.4.2.3 要求

探测器应满足4.4.2规定。

5.4.3 电源参数波动试验

5.4.3.1 目的

检验探测器对电源参数变化的适应性。

5.4.3.2 试验方法

5.4.3.2.1 供电电源为直流恒压的试样

将试样与配套的控制和指示设备连接。分别使额定工作电压降低15％和升高10％或按制造商规定的额定工作电压上、下限按5.4.1.2规定测量试样的响应时间。

5.4.3.2.2 供电电源为脉动电压的试样

将试样通过长度为1m，截面积为1.0mm2的铜质双绞导线（或按照制造商提供的条件）与配套的控制和指示设备连接。分别使额定工作电压降低15％和升高l0％或按制造商规定的额定工作电压上、下限测量试样的响应时间。

5.4.3.3 要求

探测器应满足4.4.3规定。

5.4.4 环境光干扰试验

5.4.4.1 目的

检验探测器在环境光线作用下性能的稳定性。

5.4.4.2 方法

将试样按正常工作位置固定在安装支架的固定面上，并接通控制和指示设备，使其处于正常监视状态。将环境光线干扰模拟装置（简称光干扰装置，如图5所示）安放在距试样500mm处。

试验步骤：

a）所有灯不亮。

b）用两只25W的白炽灯（色温为2850K±100K），亮1s熄ls，共20次。

c）用一只直径308mm、30W的环形荧光灯，亮1s熄1s，共20次。

d）用上述白炽灯和荧光灯，同时亮2h。试验期间测量试样响应阈值。

e）所有灯不亮。

f）按5.4.1.2规定测量试样响应阈值。

5.4.4.3 要求

探测器应满足4.4.4规定。

5.4.4.4 试验设备

a）25 W白炽灯按图5所示位置安设。使用前应老化lh，累计使用时间不应超过750h。

b）30W环形荧光灯按图5所示位置安设。使用前应老化100h，累计使用时间不应超过

2000h。

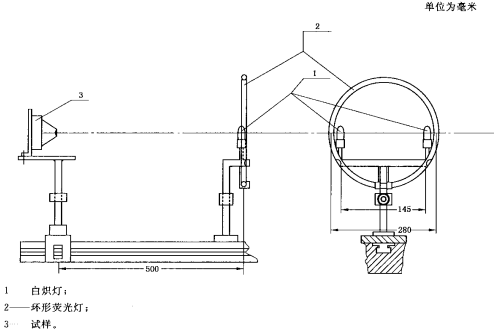

图5 环境光干扰试验装置结构图
