K.1 渡槽水力设计计算
K.1.1 槽身过流能力应按下列公式计算：
1 槽身长度大于或等于渡槽进口渐变段前上游渠道正常水深的15倍时，应按明渠均匀流公式（K.1.1-1）计算：
式中：Q——渡槽的过水流量（m³/s）；
A、R——槽身过水断面面积（m²）和水力半径（m）；
i一一槽底比降；
n——槽身过水断面的壁面糙率，钢筋混凝土槽身可取n＝0.013～0.015；砌石槽身可取n≥0.017。
2 槽身长度小于渡槽进口渐变段前渠道正常水深的15倍时，应按淹没宽顶堰流公式计算：

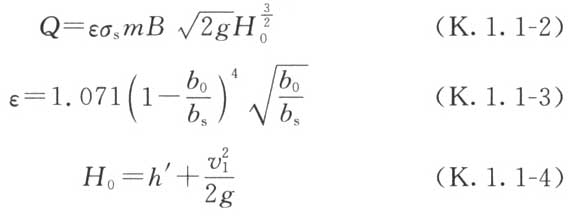

1）槽身为矩形断面时应按式（K.1.1-2）～式（K.1.1-4）计算：
式中：H0——渡槽进口水头（m）；
ν1——渡槽进口渐变段前渠道断面平均流速（m/s）；
B——矩形槽身底宽（m）；
h＇——渡槽进口渐变段前渠道断面平均水深（m）；
m——流量系数，渡槽进口较平顺时取m＝0.35～0.38；进口不平顺可取m＝0.32～0.34；
ε——侧向收缩系数，可取ε＝0.80～0.92；
b0——槽身净宽（m）；
bs——渡槽进口前渠道水宽与渠底宽度的平均值（m）；
σs——淹没系数，按表M.0.3-1采用。
2）槽身为U形或梯形断面时应按下列公式计算：
式中：ψ——流速系数，可取ψ＝0.89～0.95 ；
Z0——计入行近流速水头在内的渡槽上、下游水位差（m）；
Z1——渡槽上、下游水位差（m），初步估算时，可取Z1＝0.10～0.15m；
g——力加速度（m/s2）。

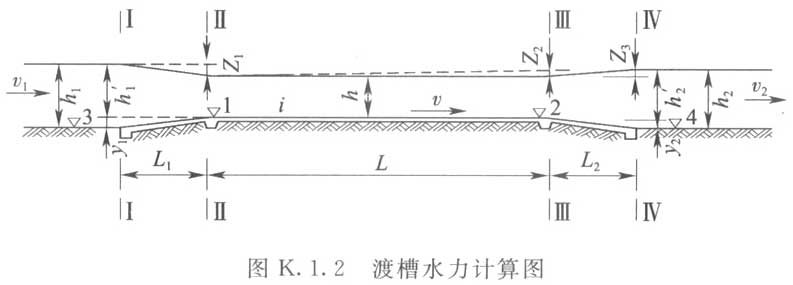

K.1.2 渡槽总水头损失（图K.1.2）应按下列公式计算：
1 对于1级～3级渡槽，总水头损失采用能量法计算。
1）进口段水面降落值应按公式（K.1.2-1）计算：
式中：J1-2——进口段的平均水力坡降；
L1——进口段长度（m）；
Σζ1——进口段（含节制闸）局部水头损失系数之和，即进口渐变段水头损失系数与门槽水头损失系数之和；
v1——进口渐变段上游渠道断面平均流速（m/s）；
v——槽身断面平均流速（m/s）。
当槽身采用双槽或多槽方案时，中间设有隔墙，进口渐变段共用。由隔墙侧收缩引起的水面降落△h（m）可按下式进行计算：
式中：k——隔墙头部形状系数，对半圆形可取0.9；
ω——槽内流速水头与水深之比；
a——隔墙总厚度与槽宽之比；
v——槽内流速（m/s）。
进口渐变段水面总降落值为：
2）槽身段水面降落值。在长槽情况下，槽身段水流为均匀流，根据槽身长度L和槽底比降i可求得该段水面降落值为：
3）出口渐变段水面回升值。渡槽出口水流经过渐变段时，槽身末端的水流动能一部分消耗于摩阻、断面扩大及其他原因引起的沿程水头损失和局部水头损失，一部分恢复为位能而产生水面回升。出口渐变段水面回升值可按下式计算：
式中：J3-4——出口渐变段的平均水力坡降；
L2——出口渐变段长度（m）；
Σζ2——出口渐变段（含检修闸）局部水头损失系数之和，即出口渐变段水头损失系数与门槽水头损失系数之和；
v2——出口渐变段末端下游渠道断面平均流速（m/s）。
4）渡槽总水头损失（即通过渡槽的总水面降落）应按下式计算：
式中：△Z——渡槽总水头损失（m），应等于或略小于渠系规划中允许的水头损失值。
当槽身为短槽时（L≤15h1），槽中水流为非均匀流，对求得的槽宽与水深应按非均匀流进行水面线复核，若复核所得的进、出口水位差超过了规划给定的允许值，应调整槽身断面尺寸重新计算。
2 对于4级、5级渡槽，总水头损失的计算公式中，槽身段水面降落值Z2仍用公式（K.1.2-3）计算，进、出口段可按下列公式计算：
进口段水面降落值
出口段水面回升值

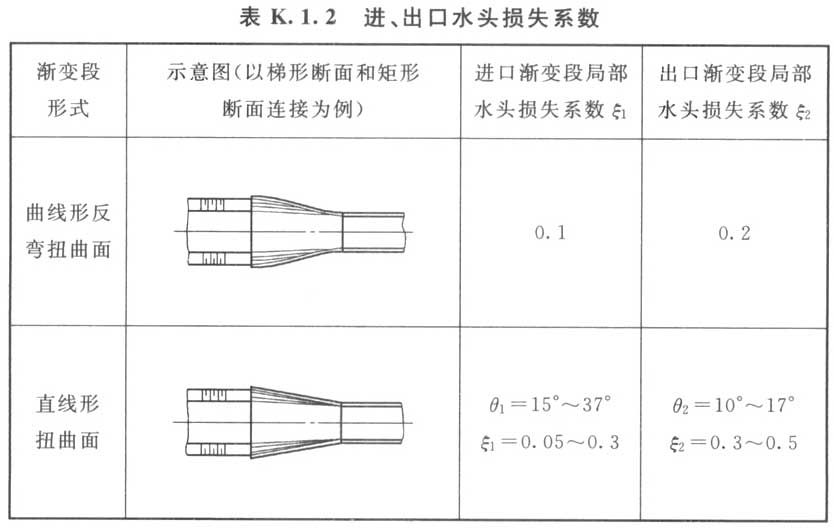

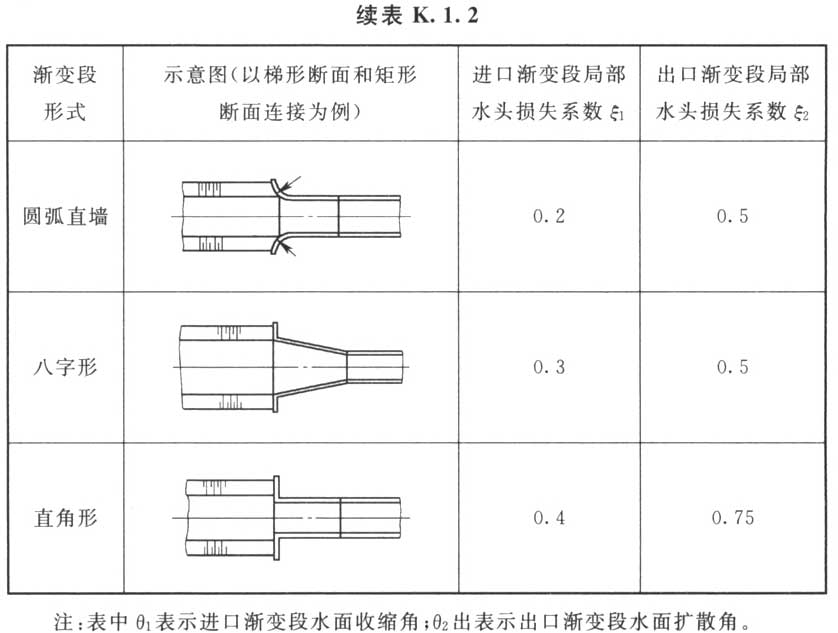

式中：ξ1、ξ2——分别为渡槽进口渐变段、出口渐变段局部水头损失系数，可根据渐变段形式由表K.1.2查得。
渡槽总水面降落应按下式计算：
K.1.3 水面衔接应按下列公式计算：
1 渡槽进、出口槽身底部高程及出口处下游渠道底部高程按式（K.1.3-1）～式（K.1.3-3）计算。
2 渡槽进口槽身底部高程▽1应按下式计算：
式中：▽3——渡槽进口渐变段前上游渠底高程（m）；
h1、h——渡槽通过设计流量时相应的上游渠道水深及槽内水深（m）。
3 渡槽出口槽身底部高程S应按下式计算：
4 渡槽出口渐变段末端下游渠底高程▽4应按下式计算：
式中：h2——渡槽通过设计流量时相应的下游渠道水深（m）。
K.1.4 弯道处凹岸与凸岸间的槽身内横向最大水面差△h可按下式计算：
式中：a1——弯道上游槽身直段水流的动能修正系数，可取a1＝1.0；
v——弯道上游槽身直段过水断面的平均流速（m/s）；
r——弯道的弯曲半径（m）；
A——弯道上游槽身直段过水断面面积（m²）；
h——弯道上游槽身直段槽内水深（m）；
g——重力加速度（m/s2）。
