K.2 拱圈横向稳定性验算

K.2.1 宽跨比小于1/20的板拱或采用单肋合拢时的拱肋，可按下列公式验算拱圈（肋）的横向稳定：

式中：KH——横向稳定安全系数，可采用4～5；

N＇L——拱圈（肋）丧失横向稳定时的临界轴向压力（kN）；

H＇L——临界推力（kN）；

Iy—一拱圈（肋）截面对其自身竖直轴的惯性矩（m4）；

f、L一一拱圈（肋）的计算矢高和计算跨度（m）；

E——拱圈（肋）材料的弹性模量（kN/m²）；

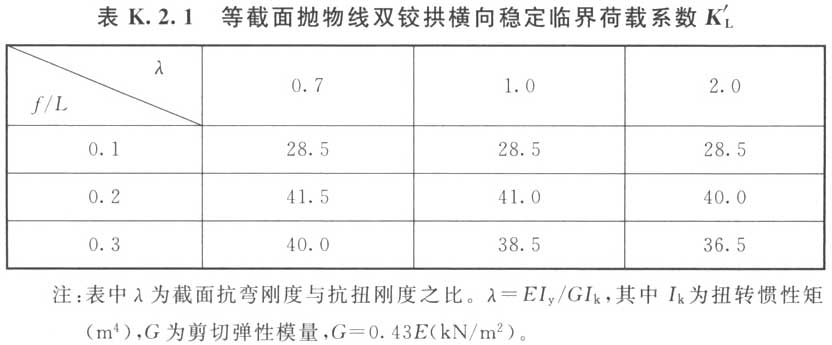

K＇L——临界荷载系数，可按表K.2.1确定；

Nm、ψm——意义与式（5.5.8-1）～（5.5.8-5）相同。

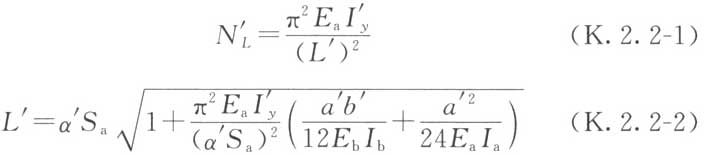

K.2.2 具有横向联系构件的肋拱或无支架施工时采用双肋合拢的拱肋，在验算横向稳定时，可将拱展开成一个与拱轴等长的平面桁架，按组合压杆进行计算，组合杆的长度等于拱轴线长度Sa。拱圈（肋）的横向稳定验算公式与公式（K.2.1-1）相同，但式中临界轴向压力N＇L为：

式中：I＇y——两拱肋截面对其公共竖直轴的惯性矩（m4）；

Ea——拱肋材料的弹性模量（kN/m²）；

L＇——组合压杆计算长度（m）；

Sa——拱轴线长度（m）；

a＇——系数，无铰拱为0.5，双铰拱为1.0；

a＇b＇——分别为横系梁（或夹木）中距和两拱肋中距（m）；

Ia、Ib——分别为一个拱肋和一根横系梁（或夹木）对自身竖直轴的惯性矩（m4）；

Eb——横系梁（或夹木）材料的弹性模量（kN/m²）。
