5.3 幕墙材料力学性能

5.3.1 铝合金型材的强度设计值应按表5.3.1采用。

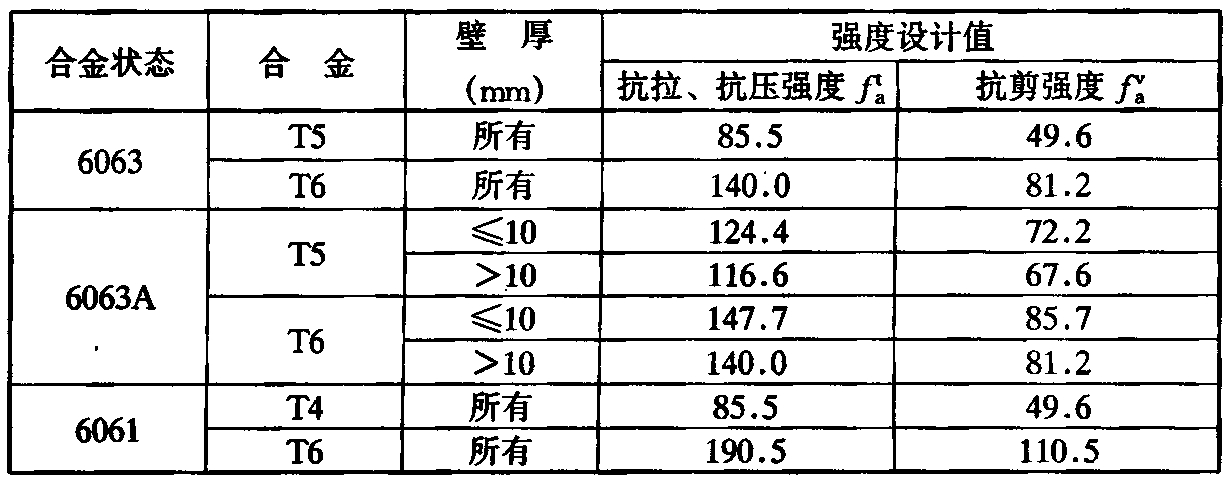

表5.3.1 铝合金型材的强度设计值（MPa）

5.3.2 单层铝合金板的强度设计值应按表5.3.2采用。

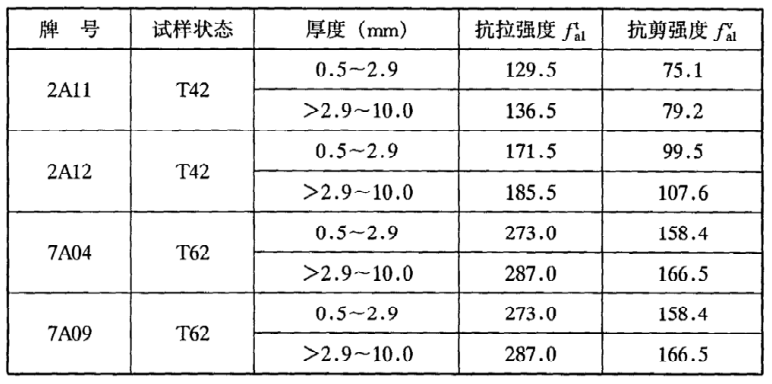

表5.3.2 单层铝合金板强度设计值（MPa）

5.3.3 铝塑复合板的强度设计值应按表5.3.3采用。

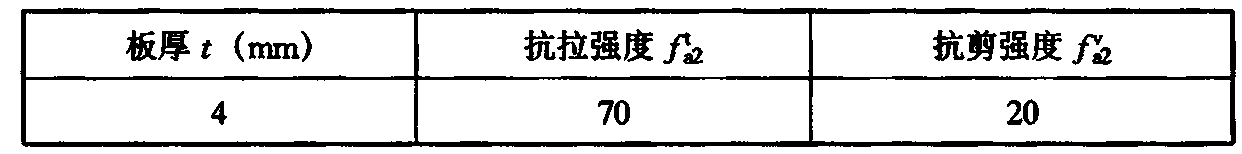

表5.3.3 铝塑复合板强度设计值（MPa）

5.3.4 蜂窝铝板的强度设计值应按表5.3.4采用。

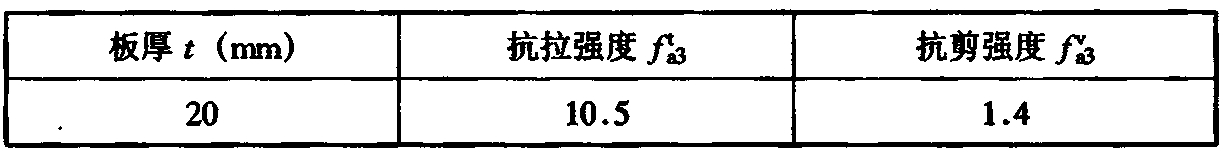

表5.3.4 蜂窝铝板强度设计值（MPa）

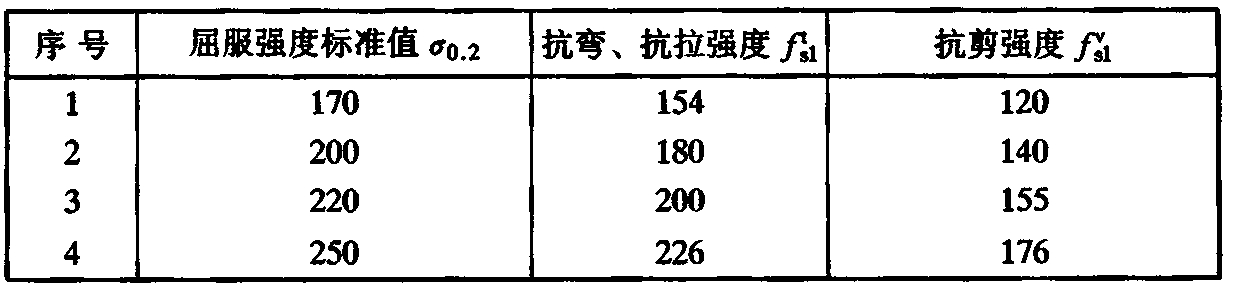

5.3.5 不锈钢板的强度设计值应按表5.3.5采用。

表5.3.5 不锈钢板的强度设计值（MPa）

5.3.6 钢材的强度设计值应按表5.3.6采用。

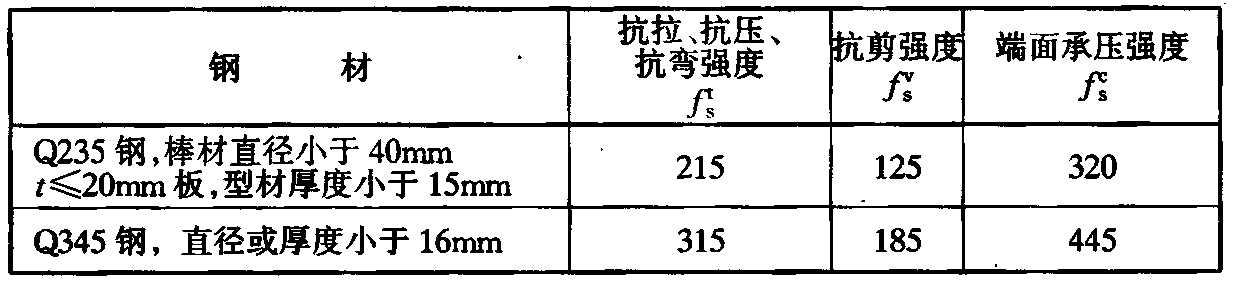

表5.3.6 钢材的强度设计值（MPa）

5.3.7 花岗石板的抗弯强度设计值，应依据其弯曲强度试验的弯曲强度平均值fgm决定，抗弯强度设计值、抗剪强度设计值应按下列公式计算：

式中

fg1——花岗石板抗弯强度设计值（MPa）；

fg2——花岗石板抗剪强度设计值（MPa）；

fgm——花岗石板弯曲强度平均值（MPa）。

弯曲强度试验中任一试件的弯曲强度试验值低于8MPa时，该批花岗石板不得用于幕墙。

5.3.8 钢结构连接强度设计值应按本规范附录A的规定采用。

5.3.9 幕墙材料的弹性模量可按表5.3.9采用。

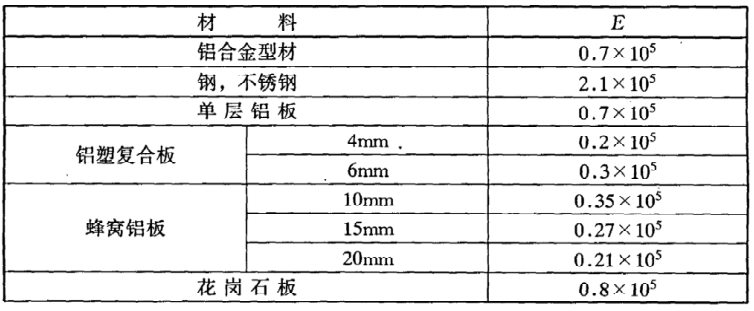

表5.3.9 材料的弹性模量（MPa）

5.3.10 幕墙材料的泊松比应按表5.3.10采用。

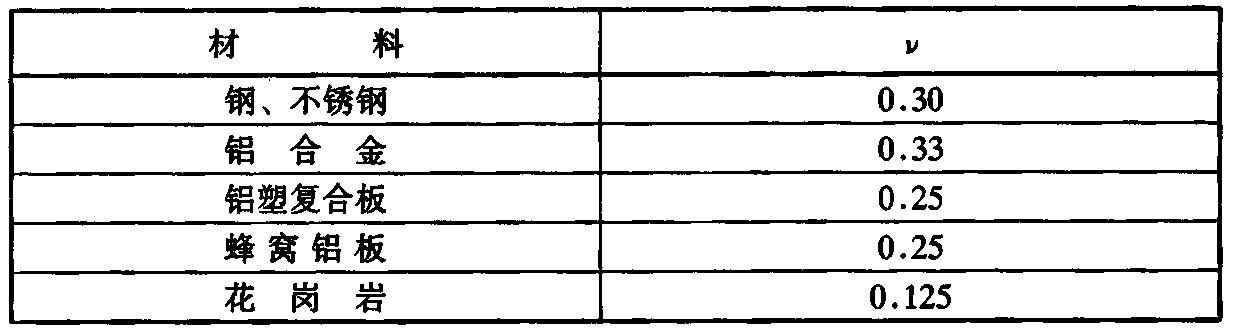

表5.3.10 材料的泊松比

5.3.11 幕墙材料的线膨胀系数应按表5.3.11采用。

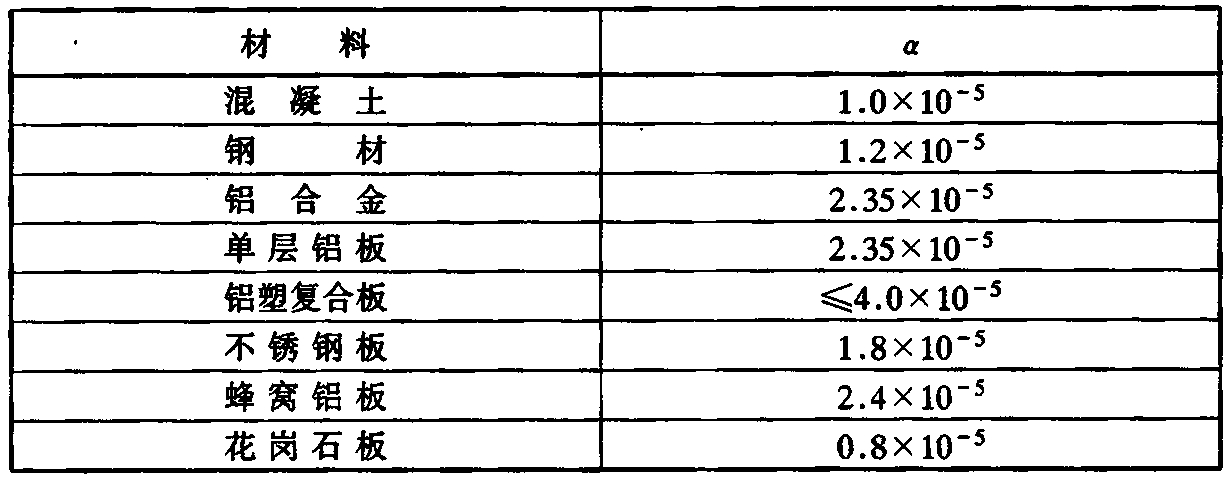

表5.3.11 材料的线膨胀系数（1/℃）
