5.6 横梁设计

5.6.1 横梁截面主要受力部分的厚度，应符合下列规定：

1 翼缘的宽厚比应符合下列规定（图5.6.1）

截面自由挑出部分（图5.6.1a）：

截面封闭部分（图5.6.1b）：

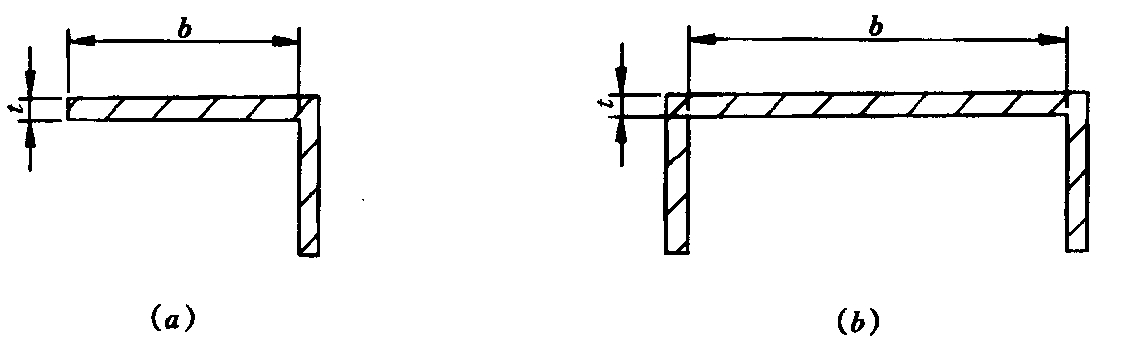

图5.6.1 截面的厚度

2 当跨度不大于1.2m时，铝合金型材横梁截面主要受力部分的厚度不应小于2.5mm；当横梁跨度大于1.2m时，其截面主要受力部分的厚度不应小于3mm，有螺钉连接的部分截面厚度不应小于螺钉公称直径。钢型材截面主要受力部分的厚度不应小于3.5mm。

5.6.2 横梁的荷载应根据板材在横梁上的支承状况确定，并应计算横梁承受的弯矩和剪力。

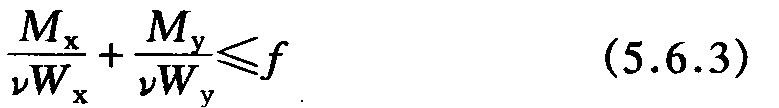

5.6.3 幕墙的横梁截面抗弯承载力应符合下式要求：

式中

Mx——横梁绕x轴（幕墙平面内方向）的弯矩设计值（N·mm）；

My——横梁绕y轴（垂直于幕墙平面方向）的弯矩设计值（N·mm）；

Wx——横梁截面绕x轴（幕墙平面内方向）的净截面弹性抵抗矩（mm³）；

Wy——横梁截面绕y轴（垂直于幕墙平面方向）的净截面弹性抵抗矩（mm³）；

ν——截面塑性发展系数，可取1.05；

f——型材抗弯强度设计值（MPa），应按本规范第5.3.1条或第5.3.6条规定采用。

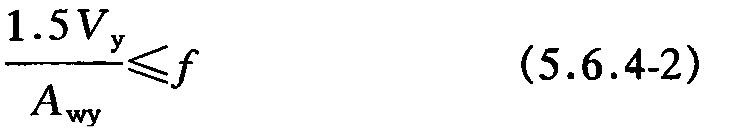

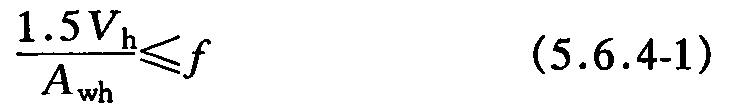

5.6.4 横梁截面抗剪承载力，应符合下式要求：

式中

Vh——横梁水平方向的剪力设计值（N）；

Vy——横梁竖直方向的剪力设计值（N）；

Awh——横梁截面水平方向腹板截面面积（m㎡）；

Awy——横梁截面竖直方向腹板截面面积（m㎡）；

f——型材抗剪强度设计值，按本规范第5.3.1条或第5.3.6条规定采用。

5.6.5 横梁的挠度值，应符合下式要求：

1 当跨度不大于7.5m的横梁：

1）铝型材：

u≤20mm

2）钢型材：

u≤15mm

2 当跨度大于7.5m的钢横梁：

式中

u——横梁的挠度（mm）；

l——横梁的跨度（mm）。

5.6.6 横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。螺钉直径不得小于4mm，每处连接螺钉数量不应少于3个，螺栓不应少于2个。横梁与立柱之间应有一定的相对位移能力。
