B.2 扩大基础集中参数建模方法


B.2.1 当确定土与扩大基础静力相互作用模型(图B.2.1-1)时,应计入基础及地基土中的墩身部分水平地基反力、基础底面剪切反力和基础底面的抵抗弯矩,并应分别采用非线性弹簧模拟(图B.2.1-2)。

标准附图

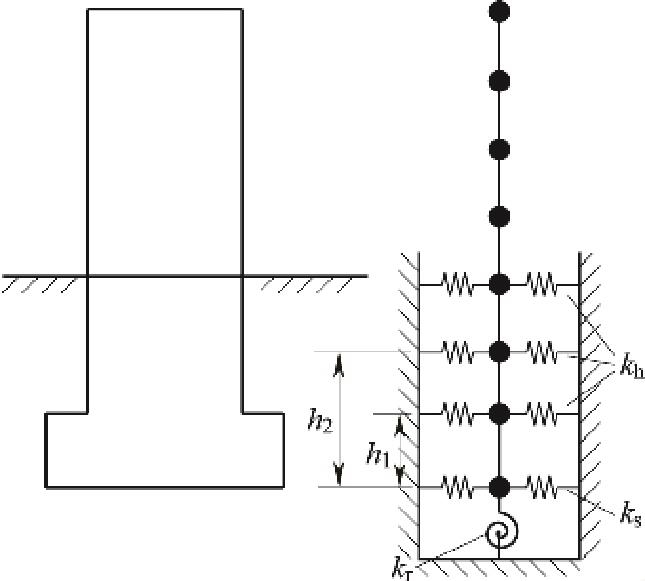

图B.2.1-1 扩大基础集中参数模型示意图

kh-侧面水平弹簧地基弹簧初始刚度;ks-基底剪切弹簧地基弹簧初始刚度;

kr-基底转动弹簧地基弹簧初始刚度

标准附图

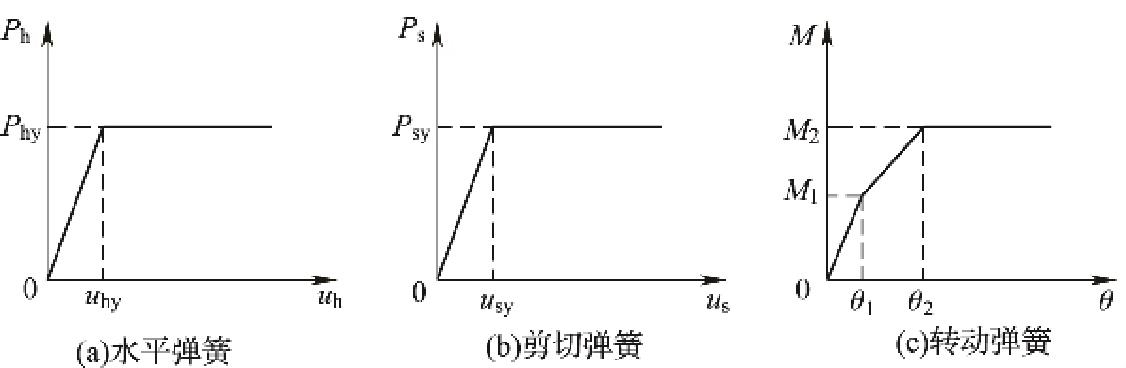

图B.2.1-2 非线性地基弹簧模型

Ph-水平地基反力;uh-水平地基变形;Phy-水平地基反力上限;

uhy-水平地基屈服变形;Ps-基底剪切反力;us-基底地基剪切变形;

Psy-基底剪切反力上限;usy-基底地基剪切屈服变形;M-基底抵抗弯矩;

θ-基底地基转角;M1-基底提离弯矩;θ1-基底地基提离转角;

M2-基底抵抗弯矩上限;θ2-基底地基屈服转角

B.2.2 水平地基弹簧计算可符合下列规定:

1 地基土中墩身(或基础)水平地基弹簧刚度可按下式计算:

标准附图

式中:kh——墩身(或基础)水平地基弹簧初始刚度(kN/m);

Ah——计算范围内墩身(或基础)正面受土压计算面积(m2)。

2 水平地基反力上限值,可按下列公式计算:

Phy=[σp]b0Δl (B.2.2-2)

标准附图

式中:b0——水平弹簧刚度计算范围内基础侧面土抗力的计算宽度(m),按现行行业标准《铁路桥涵地基与基础设计规范》TB 10002.5计算;

△l——水平弹簧计算范围的高度(m);

[σp]——基础侧面水平地基压应力强度(kPa);

η——系数,η=b0/b;

b——垂直于荷载作用方向的基础水平宽度(m)。

B.2.3 基底剪切弹簧计算可符合下列规定:

1 基底剪切弹簧初始刚度ks可按下列公式计算:

ks=KsAv (B.2.3-1)

Ks=Kv/3 (B.2.3-2)

式中:ks——基底剪切弹簧初始刚度(kN/m);

Ks——剪切基床系数(kN/m3);

Av——基础底面面积(m2);

Kv——基底竖向基床系数,取计算位置处的基床系数K(kN/m3)。

2 基底最大剪切抗力Psy可按下式计算:

Psy=μVd (B.2.3-3)

式中:Psy——基底最大剪切抗力(kN);

Vd——基底竖向荷载(kN);

μ——基底摩擦系数,由地质勘察报告提供,或按表B.2.3取值。

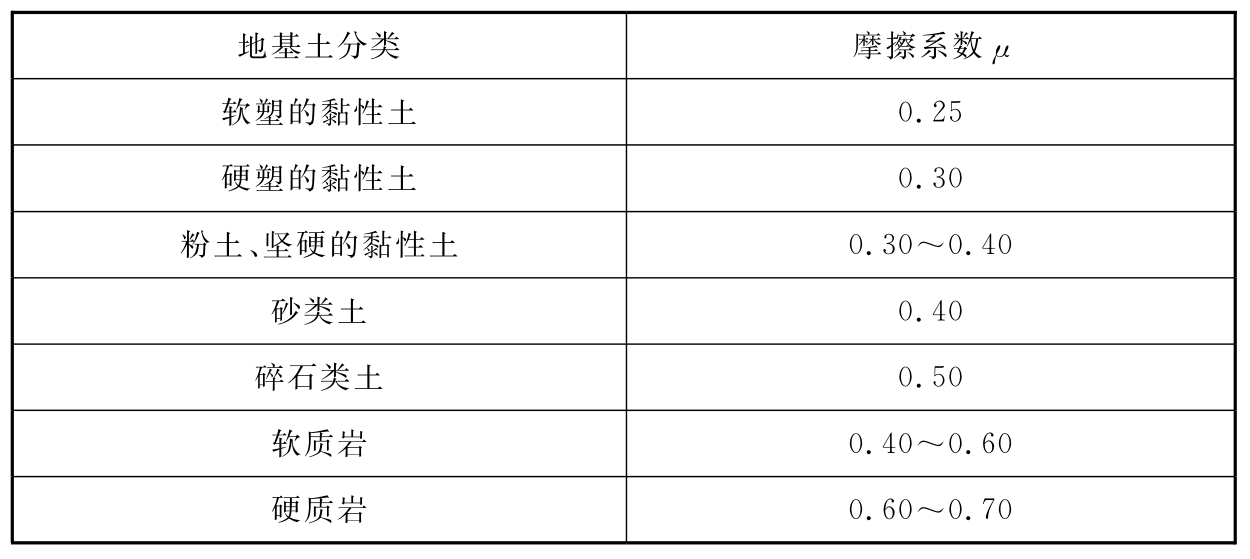

表B.2.3 基底摩擦系数

标准附图

B.2.4 基底转动弹簧计算可符合下列规定:

1 基底转动弹簧刚度计算可按下列规定:

1)转动弹簧第一段折线刚度kr可按下式计算:

kr=KvIy (B.2.4-1)

式中:kr——转动弹簧第一段折线刚度(kN·m/rad);

Iy——基底截面惯性矩(m4)。

2)转动弹簧第二段折线刚度可按下式计算:

标准附图

3)转动弹簧第三段折线刚度应取0。

2 基础界限弯矩计算。

1)扩大基础的提离界限弯矩M1可按下式计算:

M1=VdB/6 (B.2.4-3)

式中:M1——提离界限弯矩(kN·m);

Vd——基础底面的竖向荷载(kN);

B——水平荷载作用方向的基础宽度(m)。

2)基础最大抵抗弯矩M2可按下式计算:

M2=VdB/2-V²d/(2σdL) (B.2.4-4)

式中:M2——基础最大抵抗弯矩(kN·m);

L——与水平荷载作用方向垂直的基础宽度(m);

σd——修正后的地基极限承载力(kPa),根据现行行业标准《铁路桥涵地基与基础设计规范》TB 10002.5规定的基本承载力,按表B.2.4进行地震作用下的修正后得到。

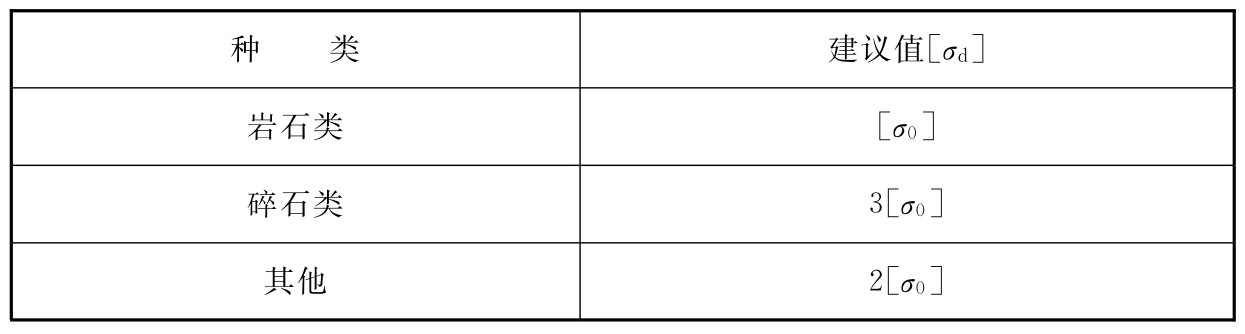

表B.2.4 各类土和岩石地基地震作用下极限承载力建议值[σd]

标准附图

注:[σ0]为地基土基本承载力。
