G.3 钢构件变形能力计算方法

G.3.1 钢构件的弯曲变形能力，应基于材料的标准强度，根据截面的弯矩-曲率(M-

)分析得出，构件塑性铰区转角应按本规范第G.1.2条规定计算。

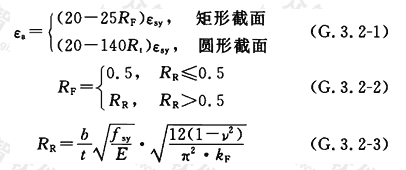

G.3.2 钢构件变形能力计算中，钢材料应力-应变应采用双线性本构关系模型(图G.2.1)，其中，钢材受压容许应变εa应按下列公式计算：

式中：Rt——圆形截面相对宽厚比；

RF——矩形截面加劲肋之间钢截面相对宽厚比；

RR——矩形截面计算相对宽厚比；

b——加劲肋之间钢截面板宽(mm)；

t——加劲肋之间钢截面板厚(mm)；

v——泊松比；

kF——弹性屈曲系数，无加劲肋截面kF＝4，有加劲肋截面kF＝4n2；

n——被纵向加劲肋所分割的区域数。

G.3.3 对矩形截面，钢材受压容许应变εa的确定应符合下列规定。

1 相对宽厚比应满足下列要求：

2 相对长细比应满足下式要求：

式中：λ——相对长细比，应按(G.2.3-3)式计算。

3 轴向压力应满足下式要求：

式中：N——轴向压力(N)；

Ny——全截面屈服轴力(N)，Ny＝fsyA；

A——截面面积(mm2)。

4 刚度比应满足下列要求：

式中：γ——纵向加劲肋和翼缘板的刚度比；

γ*——根据线性屈曲理论算得的临界刚度比；

Is——一条纵向加劲肋的截面二次矩(m4)，计算轴为纵向加劲肋与板的交界线；

δ——单根加劲肋的截面面积与被加劲板的面积之比δ＝A1/bt；

α——加劲板的长宽比α＝a/b；

a——加劲板的长度(横隔板或刚性横向加劲肋的间距)；

b——加劲板的宽(腹板或刚性纵向加劲肋的间距)；

t——加劲板的厚度；

α0——临界长宽比；

n——被纵向加劲肋所分割的区域数。

G.3.4 对圆形截面，钢材受压容许应变εa的确定宜符合下列规定：

1 相对宽厚比应满足下式要求：

式中：Rt——相对宽厚比，应按本规范(G.2.3-2)式计算。

2 相对长细比应满足下式要求：

式中：

——相对长细比，应按本规范(G.2.3-3)式计算。

3 轴向压力应满足下式要求：

式中：N——轴向压力(N)；

Ny——全截面屈服轴力(N)，Ny＝fsyA；

A——截面面积(mm2)。

G.3.5 钢构件截面弯矩-曲率关系宜采用双线性模型(本规范图G.2.4)。Y点宜取外缘钢管板厚中心处首次达到屈服应变对应的状态点。A点宜取受压侧最外缘钢管板厚中心处达到受压容许应变εa对应的状态点。
