5.18 吊钩、支架
5.18.1 材料
吊钩、支架应采用碳钢制作。
5.18.2 承载能力
按6.39规定的方法进行承载能力试验，吊钩和支架在0.5倍拉伸试验载荷下持续1min，其变形量不应大于5mm。在拉伸试验载荷下持续1min，不应破裂、脱离。
不同公称直径管路的拉伸试验载荷见表3。

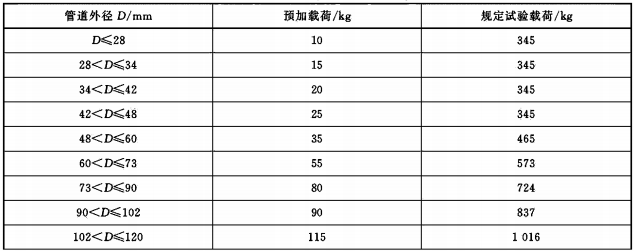

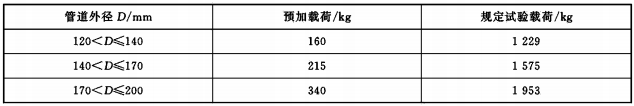

表3 拉伸试验载荷
