7.23 气溶胶发生剂的撞击感度

7.23.1 仪器、设备

测试仪器、设备应符合下列要求：

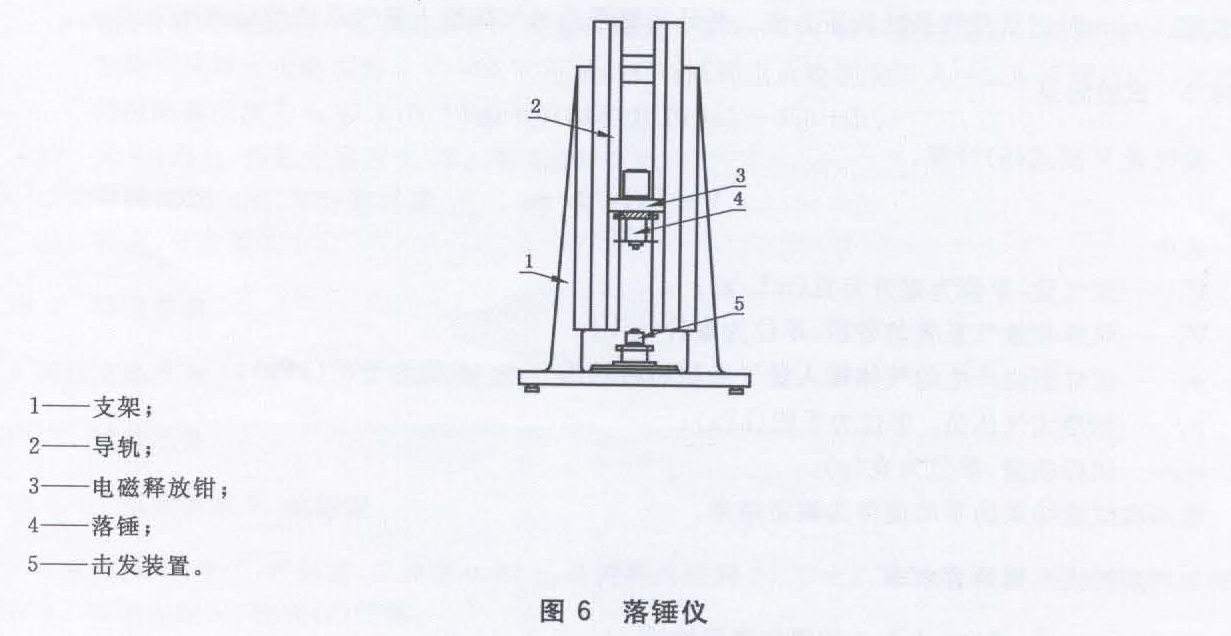

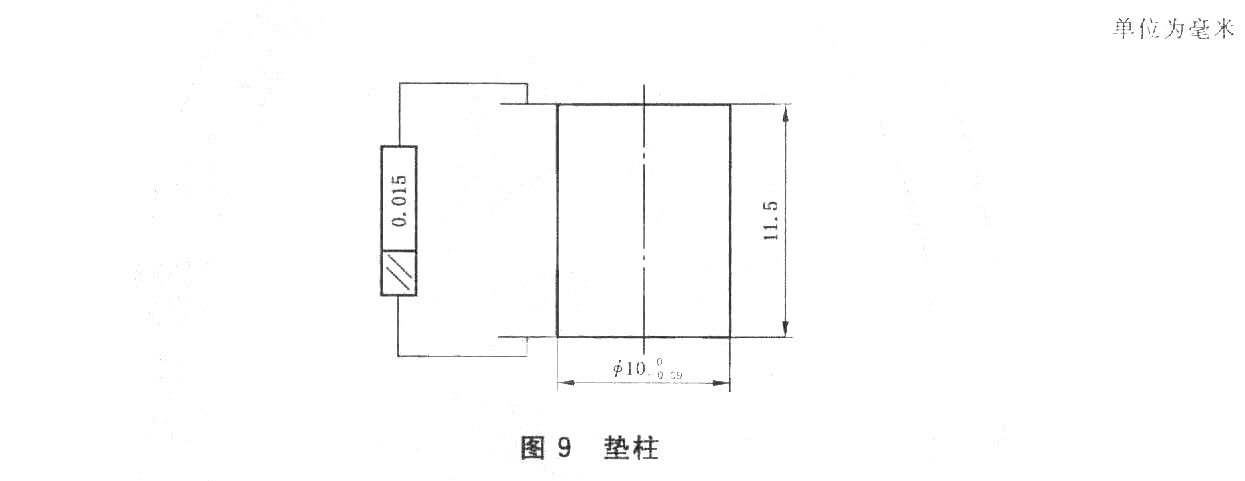

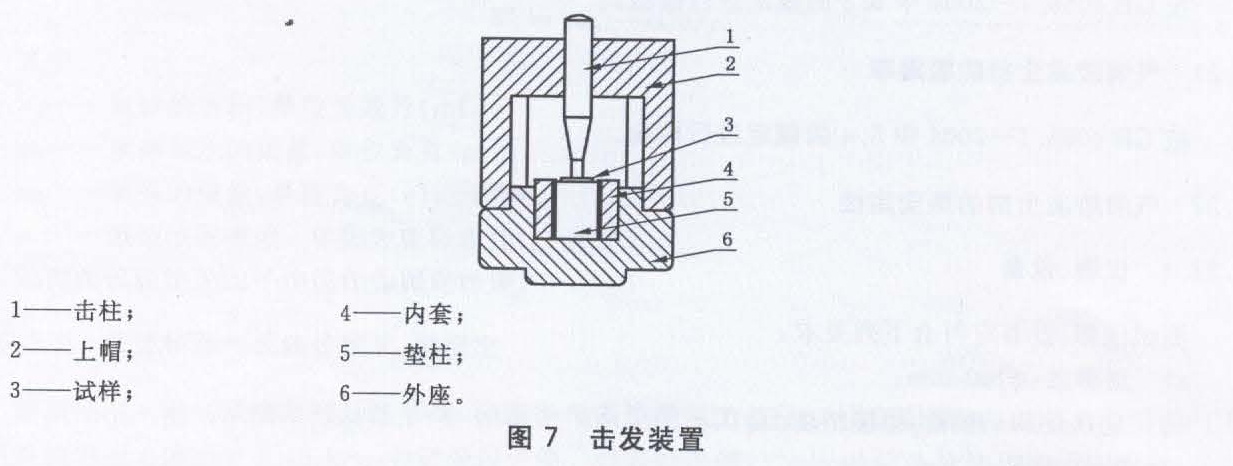

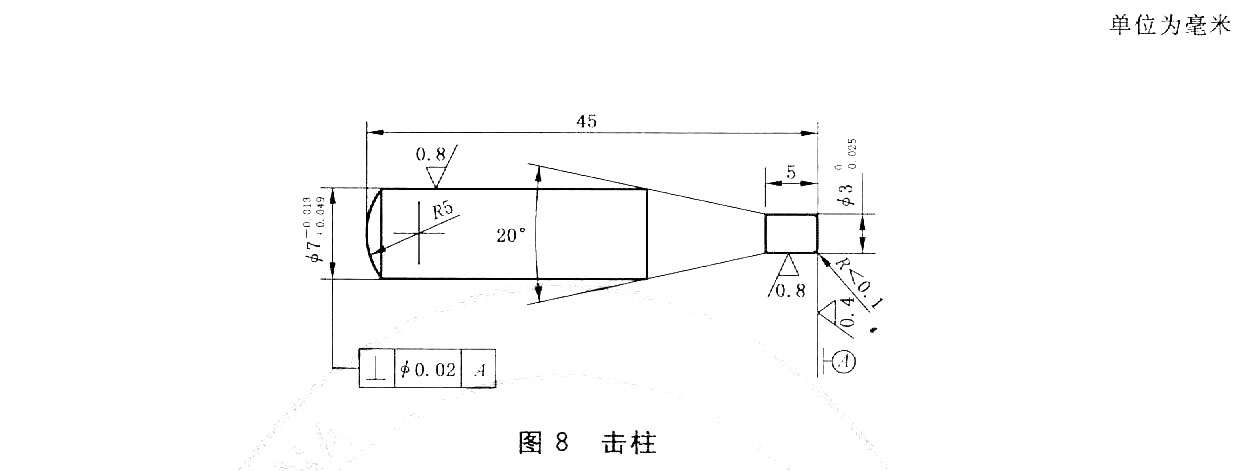

a）落锤仪：如图6所示，落锤V型槽与左右导轨工作面之间的间隙应在0.06mm〜0.12mm范围内；左右导轨工作面对底座上平面的不垂直度在500mm内应不大于0.06mm；落锤自由下落时，锤头中心对撞击装置中心的偏离应不超过1.5mm；击发装置如图7所示，其中击柱如图8所示，材料为T8A钢材，淬火硬度为59HRC〜62HRC，Φ3端面允许修磨，反复使用。垫柱如图9所示，材料为GCr15钢材，淬火硬度为59HRC〜62HRC，两端面倒棱，倒角不大于R0.1，表面粗糙度为0.8μm。

b）天平：感量0.002g；

c）电热鼓风干燥箱：控温精度±2℃。

7.23.2 环境要求

试验室温度为20℃〜30℃，相对湿度为50%〜70%。

7.23.3 试验步骤

将试样均匀散布在扁平器皿内，厚度不超过3mm，在60℃±2℃的电热鼓风干燥箱内干燥120min，取出放在干燥器内30min。

称取干燥试样30mg，准确至0.002g，倒入落锤仪击柱套内，晃动，使试样均匀分布。

使2000g±2g的落锤从250mm±1mm高度自由落下撞击试样，同时观察现象，记录试样是否燃烧、爆炸或冒烟。重复试验25次。

7.23.4 试验结果

撞击感度Xz（%）按式（7）计算：

式中：

Xz——撞击感度，%；

n——燃烧、爆炸、冒烟的试验次数。
