5.2 建筑限界

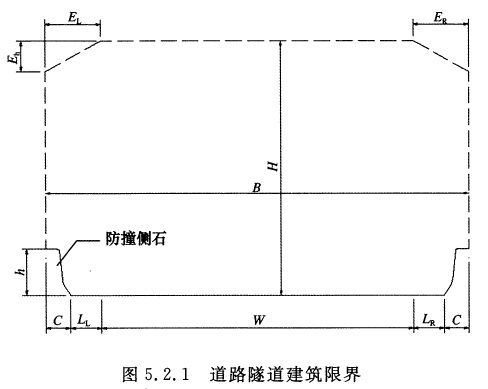

5.2.1 隧道建筑限界应为行车道上净高线和两侧侧向净宽边线组成的空间界线（图5.2.1）。顶角抹角宽度EL（ER）不应大于车道的侧向净宽C+LL(LR)。

H——建筑限界净高；

W——行车道宽度；

LL——城市道路隧道中指左路缘带宽度，公路隧道中指左侧向宽度；

LR——城市道路隧道中指右路缘带宽度，公路隧道中指右侧向宽度；

C——城市道路隧道中指安全带宽度，公路隧道中指余宽；

h——防撞侧石高度；

EL——建筑限界左顶角宽度，EL=LL+C；

ER——建筑限界右顶角宽度, ER= LR+C，当ER >1m时，取1m；

Eh——建筑限界顶角高度；

B——建筑限界宽度，B=W+LL+ LR +2C；

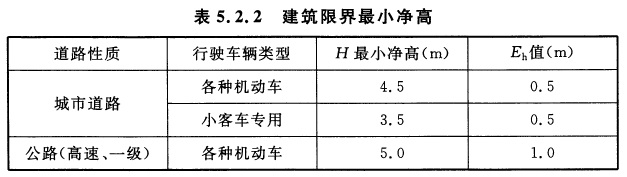

5.2.2 建筑限界最小净高H应符合表5.2.2的规定。

注：1. 表中小客车指车体高度和装载高度均不大于3m的客车；

2. 城市道路小客车专用隧道H最小净高的极限值可取3.2m。

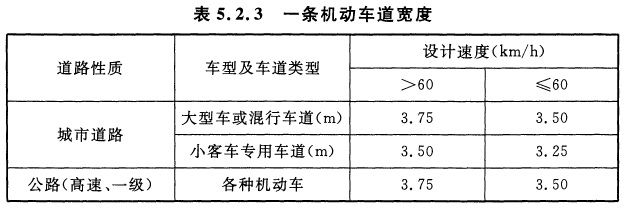

5.2.3 一条机动车道宽度应符合表5.2.3的规定。

注：设计速度小于等于60km/h的城市道路小客车专用车道宽度极限值可取3.0m。

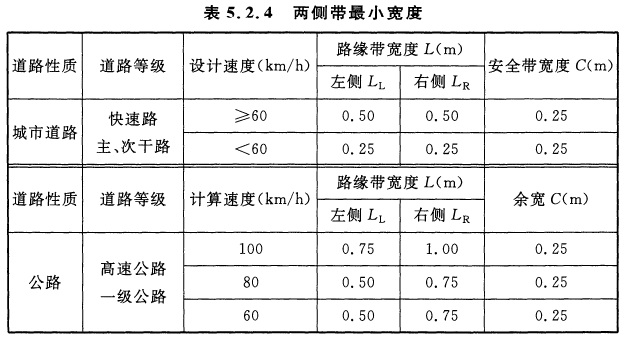

5.2.4 两侧带最小宽度应符合表5.2.4的规定。

注：对设计速度100km/h的公路隧道，当不设检修带时，左侧C为0.5m。
